430156050736

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.2 x 6.5mm, 通孔, 单刀单掷
供应商型号: SXE-430156050736
供应商: 海外现货
标准整包数: 10

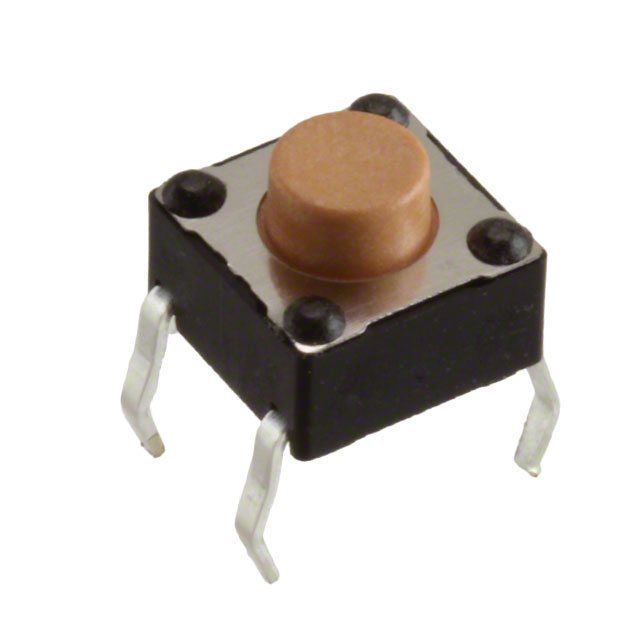

WURTH 轻触开关 430156050736

430156050736概述


    产品简介


    WS-TATV系列是一款专为通用电子设备设计的垂直安装开关(Switch, THT版本),型号为4301x6xxx7x6。该开关具有多种尺寸和颜色选项,广泛应用于需要高安全性和可靠性的场合。例如,在航空航天、航空控制、核电站控制、潜艇、交通运输(汽车控制、火车控制、船舶控制)、交通信号系统、灾害预防、医疗设备和公共信息网络等领域。

    技术参数


    该开关的主要技术参数如下:
    - 额定电流:50mA
    - 额定电压:12VDC
    - 接触电阻:
    - 初始:最大100mΩ
    - 寿命测试后:最大2Ω
    - 绝缘电阻:最小100MΩ(500VDC)
    - 耐压强度:250VAC,持续1分钟
    - 行程:0.25 +0.2 mm / -0.1 mm
    - 弹跳时间:最大10ms
    材料
    - 盖子:不锈钢
    - 杆:LCP UL 94V-0
    - 框架:PA9T UL 94V-0,黑色
    - 触点:镀银不锈钢
    - 端子:镀银黄铜
    焊接信息
    - 焊接方式:通过通孔(THT)版本
    - 波峰焊温度:260°C,最多10秒
    - 手工焊接温度:不超过350°C,最多3秒
    环境条件
    - 存储条件:-40°C ~ +85°C
    - 操作条件:-40°C ~ +85°C
    - 合规性:无铅,符合ROHS和Reach标准
    包装信息
    - 包装形式:散装

    产品特点和优势


    WS-TATV系列开关具备以下优势:
    1. 高可靠性:经过严格的寿命测试和高标准的绝缘和接触电阻要求,确保长期使用时的稳定性能。
    2. 多样的颜色选择:提供黑、白、鲑鱼三种颜色选择,以适应不同客户的需求。
    3. 高性能材料:不锈钢和LCP UL 94V-0材料保证了高耐用性和良好的电气性能。
    4. 严格的环境适应性:能够在极端条件下正常工作,适用范围广。

    应用案例和使用建议


    该开关通常用于需要高安全性和可靠性的场景,如铁路控制系统、自动化工厂设备、医疗设备等。为了更好地利用这些开关,以下是一些建议:
    - 正确选择颜色:根据具体应用场景和设备需求选择合适的颜色。
    - 严格遵循焊接规范:确保正确的焊接温度和时间,避免因焊接不当导致的故障。
    - 注意存储条件:避免将开关长时间暴露在极端环境下,以免影响使用寿命。

    兼容性和支持


    该产品与大多数常见的PCB板兼容,适用于广泛的电子设备。厂商提供了详细的技术支持文档,包括安装指南、使用说明和常见问题解答。如有任何疑问或技术支持需求,可随时联系厂商获得帮助。

    常见问题与解决方案


    1. Q: 开关弹跳时间过长怎么办?
    A: 检查焊接质量和接触面清洁度。如果问题仍然存在,可能需要更换新的开关。
    2. Q: 开关接触电阻偏高如何处理?
    A: 检查连接部分是否松动,确保接触良好。如果仍存在问题,建议更换新开关。
    3. Q: 开关在高温下性能下降?
    A: 确认操作条件是否在制造商规定的范围内。如果超过规定范围,应采取适当的散热措施。

    总结和推荐


    综上所述,WS-TATV系列开关凭借其高可靠性、多功能性和良好的环境适应性,非常适合在高安全性和高可靠性的应用场景中使用。如果你正在寻找一款适合复杂电子设备的开关,这款产品值得考虑。强烈推荐在涉及高安全性和可靠性要求的应用场景中使用该开关。

430156050736参数

参数
操作力 3.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 200000Cycles
长*宽*高 6.2mm*6.2mm*5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

430156050736厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430156050736数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430156050736 430156050736数据手册

430156050736封装设计

查看详情并下载
Symbol
Footprint
3D Model
