629104142721

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: 30V USB B,插座 1 4 母头 贴片安装 11.9888mm(长度)*10.795mm(宽度)
供应商型号: 732-3153-6-ND
供应商: Digi-Key
标准整包数: 1
WURTH USB/DVI/HDMI 连接器 629104142721

629104142721概述

    电子元器件产品技术手册

    产品简介

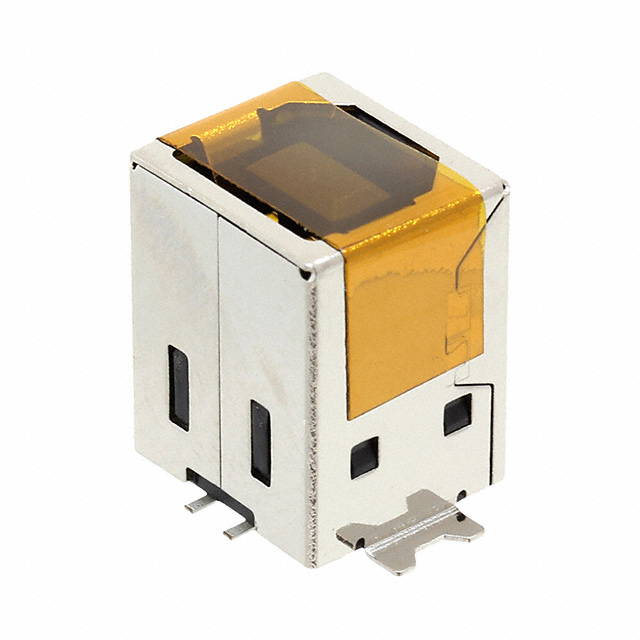

    本文介绍的产品是TECHNICAL CHARACTERISTICS USB 2.0 B型垂直SMD插座,型号为629 104 142 721。它是一种广泛应用于计算机、通信设备及消费电子产品中的接口连接器,具有快速的数据传输速率和稳定的电气性能。USB 2.0 B型插座主要用于需要高速数据传输和电源传输的应用场景,如计算机主机、笔记本电脑、打印机、扫描仪等设备的外部连接。

    技术参数


    该USB 2.0 B型插座的技术参数如下:
    | 参数 | 值 |

    | 尺寸 | A4 |
    | 材料 | 绝缘体:尼龙6T |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压 |
    | 接触镀层 | 选择性金镀层 |
    | 屏蔽层材料 | 黄铜镍镀层 |
    | 质量等级 | 1500次插拔循环 |
    | 工作温度范围 | -40°C至105°C |
    | 最高电流 | 1.5A(最大) |
    | 工作电压 | 30V |
    | 绝缘电阻 | >1000 MΩ |
    | 耐电压 | 750V AC/分钟 |
    | 接触电阻 | 最大20mΩ |
    | 合规性 | RoHS认证,无铅 |
    | 焊接工艺 | 回流焊接工艺 |
    | 包装 | 卷带封装 |

    产品特点和优势


    USB 2.0 B型垂直SMD插座的主要特点和优势如下:
    1. 高速数据传输:支持USB 2.0标准,可实现高达480Mbps的数据传输速率。
    2. 高可靠性:经过1500次插拔循环测试,确保长期使用中的稳定性和可靠性。
    3. 环保设计:符合RoHS标准,采用无铅和阻燃材料,符合现代环保要求。
    4. 良好的电气性能:优秀的绝缘和接触性能,确保数据传输的准确性和稳定性。
    5. 适用于多种环境:工作温度范围宽,可在极端条件下正常工作。

    应用案例和使用建议


    该产品广泛应用于计算机、打印机、扫描仪等设备。例如,在一台笔记本电脑中,此USB插座用于连接外接设备,如鼠标、键盘、移动硬盘等。
    在使用过程中,我们建议注意以下几点:
    1. 正确布线:确保信号线和电源线按规范布线,避免相互干扰。
    2. 安装位置:尽量选择平稳的位置安装插座,避免因震动导致松动。
    3. 焊接温度:严格按照回流焊接工艺进行操作,控制合适的焊接温度和时间。
    4. 防护措施:使用过程中采取适当的防尘、防潮措施,以延长产品寿命。

    兼容性和支持


    该USB 2.0 B型插座与标准的USB 2.0设备完全兼容,能够支持各种类型的USB设备。厂商提供了详尽的技术支持文档和售后服务,用户可以访问官方网站或联系客服获取更多帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 无法识别USB设备:
    - 检查设备驱动程序是否正确安装。
    - 检查USB线缆是否有损坏。
    - 确保插座已正确焊接并安装。
    2. 数据传输不稳定:
    - 重新安装USB驱动程序。
    - 检查信号线是否按规范布线。
    - 确认设备和插座均未受电磁干扰。
    3. 插座接触不良:
    - 仔细检查插头和插座之间的接触情况。
    - 确保插座安装牢固,无松动。
    - 如仍存在问题,建议联系专业维修服务。

    总结和推荐


    综上所述,这款USB 2.0 B型垂直SMD插座以其高可靠性、卓越的电气性能和广泛的适用性,在众多同类产品中脱颖而出。无论是在日常办公还是工业生产环境中,都是值得信赖的选择。基于其出色的设计和表现,我们强烈推荐这一款产品。

629104142721参数

参数
触头数量 4
类型 USB B,插座
公母头 母头
规格 -
额定电压 30V
端口数 1
长*宽*高 11.9888mm(长度)*10.795mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

629104142721厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

629104142721数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 629104142721 629104142721数据手册

629104142721封装设计

查看详情并下载
Symbol
Footprint
3D Model
