434123050836

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 3.6N 50000Cycles 250μm 5mm 贴片安装,黏合安装 6mm*3.5mm*5mm
供应商型号: 2743434
供应商: 海外现货
标准整包数: 10

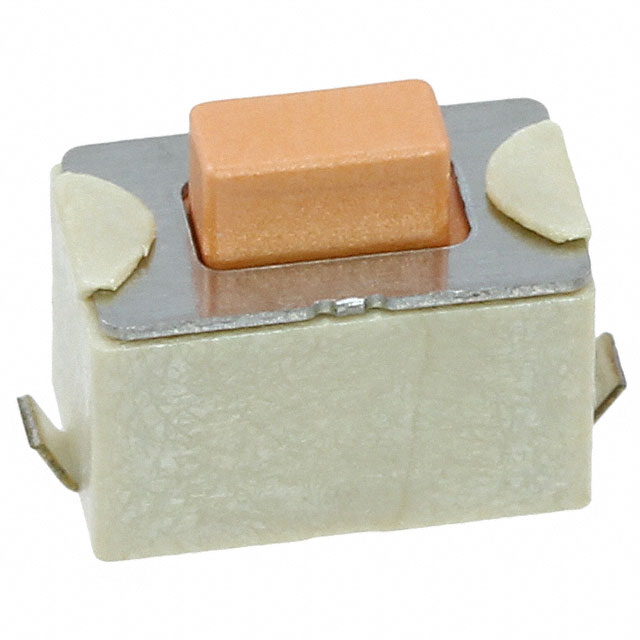

WURTH 轻触开关 434123050836

434123050836概述


    产品简介


    WS-TASV J-Bend SMT Tact Switch 是一款专门设计用于通用电子设备的微型机械开关。这款开关采用了J-Bend SMT(表面贴装技术)安装方式,具有体积小、重量轻的特点。主要用于消费电子、通讯设备及工业控制等领域。该产品提供良好的触感反馈和可靠的电气连接性能。

    技术参数


    - 外形尺寸:6.0 x 3.5 mm
    - 高度:5 mm
    - 操作力:360 g ± 90 g
    - 额定电流:50 mA
    - 额定电压:12 V (DC)
    - 接触电阻:初始值最大为100 mΩ,寿命测试后最大为1 Ω
    - 绝缘电阻:最小为100 MΩ
    - 耐压能力:1 min 内承受 250 V (AC)
    - 机械寿命:50,000 次循环
    - 工作温度范围:-40°C 到 +85°C
    - 储存条件:< 40°C;< 75% 相对湿度

    产品特点和优势


    WS-TASV J-Bend SMT Tact Switch 具有多项显著的优势,使其在各类电子设备中表现出色。其采用不锈钢材料制作的接触部分,确保了长期的稳定性和耐用性。接触部分镀银工艺增加了电气连接的可靠性,防止氧化。此外,LCP(液晶聚合物)材质的外壳不仅强度高且抗高温,符合UL94 V-0阻燃等级标准。这些特点使其成为小型化、高性能电子设备的理想选择。

    应用案例和使用建议


    WS-TASV J-Bend SMT Tact Switch 已广泛应用于智能手机、智能手表、遥控器和智能家居设备中。例如,在一个智能手表项目中,该开关被用作开机/关机按钮,因其小巧的设计和高灵敏度而受到好评。对于这类应用,建议在使用过程中尽量避免机械应力,定期检查以确保其始终处于良好状态。

    兼容性和支持


    WS-TASV J-Bend SMT Tact Switch 适用于大部分常规电路板组装流程。具体操作流程请参照附带的技术手册。该产品在出厂前已经过严格的品质检测,但若需进行特殊用途的应用(如军事、航空航天),需要事先获得 Würth Elektronik 的书面批准。制造商提供一系列的售后支持服务,包括技术支持和产品质保。

    常见问题与解决方案


    1. 问题:如何清洁该开关?
    解决方法:如果产品标注为可洗,清洁时应遵循资料表中的清洗指南。避免立即清洁刚完成焊接的产品。

    2. 问题:如何防止组件受潮?
    解决方法:在存储和运输过程中,务必保持包装完好无损。超过12个月未使用的组件建议重新检查。
    3. 问题:焊接过程中需要注意什么?
    解决方法:焊接必须遵循技术规范进行。焊接过程中保持开关位置不变,并注意防止熔化的开关引起故障。

    总结和推荐


    总体来看,WS-TASV J-Bend SMT Tact Switch 在小型电子设备中的应用表现出色。其优秀的电气性能、可靠的操作寿命以及合理的成本使其成为众多电子设备的优选。鉴于其广泛的应用场景和可靠的性能,我们强烈推荐这一产品给寻求高品质开关解决方案的工程师和技术采购团队。

434123050836参数

参数
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 3.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 6mm*3.5mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

434123050836厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
