428521520816

产品分类: 拨码开关
厂牌: WURTH
产品描述: 10000Cycles 10000Cycles 150mA DIP 贴片安装,黏合安装 10mm(长度)*6.8mm(高度)
供应商型号: 2743372
供应商: 海外现货
标准整包数: 1

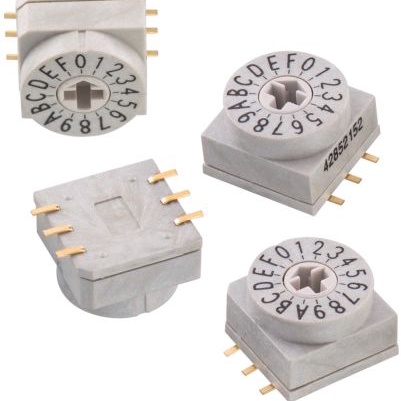

WURTH 拨码开关 428521520816

428521520816概述


    产品简介

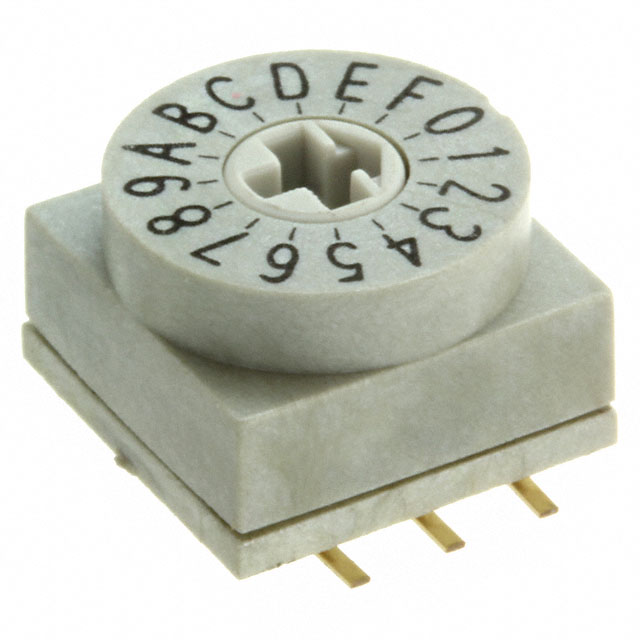

    WS-ROSV SMT IP67旋转开关是一款专为通用电子设备设计的电子元器件。它具有良好的防水防尘性能(IP67等级),适用于广泛的电子设备应用场合。该产品采用表面贴装技术(SMT),配备十字型操作手柄,可以实现多达16个位置的选择。

    技术参数


    | 参数类别 | 规格及要求 |

    | 尺寸 | 10 x 10 mm |
    | 重量 | 未知 |
    | 额定电流 | 切换:150 mA |
    非切换:400 mA |
    | 额定电压 | 切换:24 V (DC) |
    非切换:24 V (DC) |
    | 接触电阻 | 初始:80 mΩ最大 |
    生命测试后:200 mΩ最大|
    | 绝缘电阻 | 250 V (DC)下:100 MΩ最小 |
    | 耐电压 | 250 V (AC),持续1分钟 |
    | 操作力 | 最大700克 |
    | 电气寿命 | 150 mA/ 24 V (DC) 下10000次 |

    产品特点和优势


    WS-ROSV SMT IP67旋转开关的特点和优势包括:
    - IP67防水防尘等级:能够在恶劣环境下正常工作。
    - 高可靠性:额定电流和电压足以支持广泛的电子设备需求。
    - 十字型操作手柄:方便用户进行精确选择和操作。
    - 高绝缘电阻和耐电压性能:确保电路的安全稳定。
    - 多种位置设置:最多可设置16个位置,满足复杂多样的需求。

    应用案例和使用建议


    应用场景:
    该旋转开关广泛应用于需要多位置选择的各类电子设备,如家用电器控制面板、工业控制设备等。
    使用建议:
    - 安装注意事项:建议在安装前冷却PCB板,避免高温损坏开关。
    - 操作方法:使用螺丝刀、指定段轮或旋钮进行位置设定。
    - 清洗注意:对于可洗的产品,建议不要在焊接后立即清洗,以免清洗剂进入开关内部。

    兼容性和支持


    该产品与其他标准SMT工艺兼容,符合RoHS认证要求。生产商提供详细的安装和使用指南,并确保产品的长期支持和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常操作 | 检查是否有异物堵塞,重新清洁 |
    | 温度超过规定范围 | 将温度控制在允许范围内,避免过热 |
    | 接触不良 | 重设连接,确保接触良好 |

    总结和推荐


    WS-ROSV SMT IP67旋转开关是一款高效可靠的电子元器件,具有优良的防水防尘性能和高可靠性,适合用于广泛的电子设备。通过以上分析,我们推荐这款产品给那些寻求高性能、多功能电子元器件的用户。尽管其设计和制造旨在满足一般电子设备的需求,但在特定高安全性要求的应用中仍需谨慎使用,并事先获得制造商的批准。

428521520816参数

参数
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 150mA
电压额定值 -
长*宽*高 10mm(长度)*6.8mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

428521520816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428521520816数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 428521520816 428521520816数据手册

428521520816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.8613
10+ ¥ 35.3075
100+ ¥ 33.916
300+ ¥ 31.7279
库存: 594
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.86
