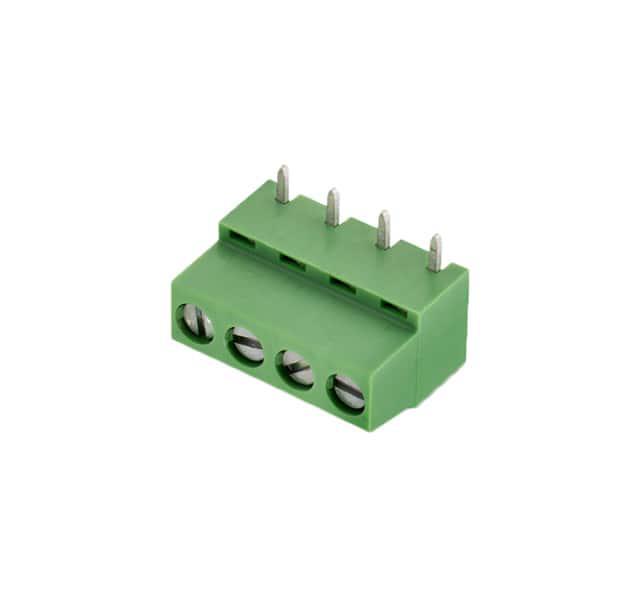

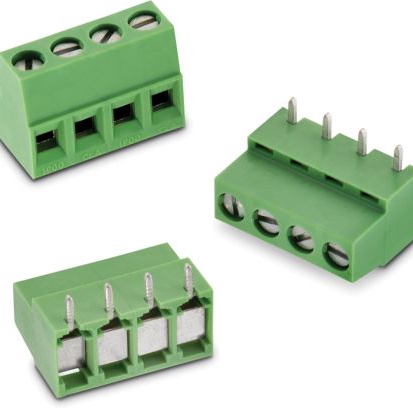

691241700004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2417系列, 4路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691241700004-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691241700004

691241700004概述


    产品简介


    SERIE 2417 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一种垂直电缆入口电连接器,具有上升式夹线端子(Rising Cage Clamp)。这种连接器主要用于一般电子设备的接线,特别是需要高可靠性、耐高温的应用场合。其主要功能是在电路板上提供稳定可靠的电连接,适用于工业控制、汽车控制等领域。

    技术参数


    - 电流等级: 14 A
    - 工作电压: 300 VAC(标准)/ 250 VAC(极限)
    - 耐压等级: 1.6 kV(标准)/ 2 kV(极限)
    - 导体尺寸: 固态线缆:30-14 AWG / 0.05-2.08 mm²;绞合线缆:30-14 AWG / 0.05-2.08 mm²
    - 扭矩: 4 Lb.In / 0.5 Nm
    - 绝缘材料: PA6/66(UL94 V0级阻燃)
    - 金属外壳: 铜合金/镍+锡镀层
    - 端子螺丝: 钢/锌镀层
    - 接触电阻: 最大 20 mΩ
    - 焊锡温度: 符合 Würth Elektronik 技术焊锡规范
    - 包装: 盒装
    - 尺寸:
    - A = (nb. pin-1) x pitch
    - B = (nb. pin x pitch)
    - c = ±0.1
    - B = ±0.3
    - A = ±0.2
    - Ø = ±0.2
    - 环境适应性: 工作温度范围:-30°C 至 +120°C

    产品特点和优势


    SERIE 2417 连接器的主要特点是其独特的上升式夹线端子设计,能够确保线缆在长时间使用后仍能保持稳定的连接。其使用铜合金材料和镍+锡镀层增强了耐腐蚀性和抗氧化性,提高了长期使用的可靠性。此外,该连接器通过了 UL 和 VDE 认证,符合 RoHS 标准,进一步确保了其环保性和安全性。

    应用案例和使用建议


    应用案例
    - 工业控制: 在自动化生产线中,用于连接传感器和执行器,确保稳定的电力传输。
    - 汽车控制: 在汽车电子系统中,用于连接车载控制模块和传感器,提高系统的可靠性和稳定性。
    使用建议
    1. 安装时注意力矩: 确保螺丝在拧紧时不超过规定力矩,以免损坏连接器。
    2. 焊接前准备: 焊接前需确保焊锡符合 Würth Elektronik 的技术规范,以保证焊接质量和连接器的可靠性。
    3. 避免过度弯曲: 在安装过程中,避免对线缆施加过大的外力,防止线缆损坏或连接器失效。

    兼容性和支持


    SERIE 2417 连接器的设计使其能够与 Würth Elektronik 的其他组件和工具配套使用,从而保证其最佳性能。Würth Elektronik 提供详尽的技术文档和支持,以帮助客户在应用中正确使用该产品。

    常见问题与解决方案


    1. 连接器烧毁: 可能是由于过载导致,检查负载是否超出额定值,调整负载至正常范围。
    2. 接触不良: 检查端子螺丝是否已拧紧到规定的力矩,必要时重新拧紧。
    3. 线缆断裂: 检查线缆是否有过度弯曲或受力,重新安装线缆以确保其不受额外应力。

    总结和推荐


    SERIE 2417 连接器以其高可靠性、稳定性及广泛的工作温度范围,成为众多工业应用的理想选择。其上升式夹线端子设计保证了长期使用的稳定性和可靠性,符合 UL 和 VDE 认证,符合 RoHS 标准。强烈推荐在需要高可靠性和耐高温环境的应用中使用该连接器。对于任何技术支持需求,建议直接联系 Würth Elektronik 的销售工程师获取帮助。

691241700004参数

参数
长*宽*高 20mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装
