65501910515301

产品分类: 同轴线缆
厂牌: WURTH

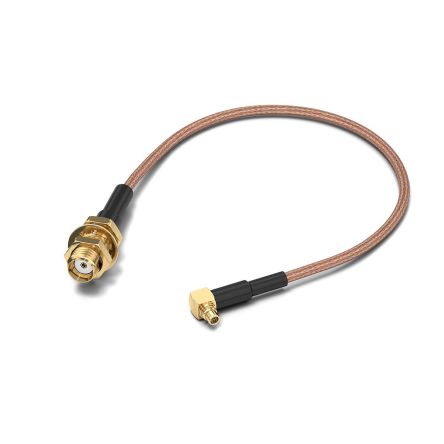

产品描述: Wurth Elektronik RG316/U同轴电缆, WR-CXASY系列, 152.4mm长, SMA母座转MMCX公插, 50 Ω
供应商型号: 2053706
供应商: 海外现货
标准整包数: 10
WURTH 同轴线缆 65501910515301

65501910515301概述

    WR-CXASY SMA Bulkhead Jack to MMCX Right Angle Plug

    1. 产品简介


    WR-CXASY是一款专为一般电子设备设计的射频连接器组件,它包括一个SMA直头母座到MMCX右角插头的柔性电缆连接器。这种组件适用于广泛的电子设备中,尤其是在需要高可靠性射频信号传输的应用场合,如无线通信设备、测试仪器和卫星通讯系统等。

    2. 技术参数


    电气特性:
    - 阻抗:50 Ω(直流至6 GHz)
    - 频率范围:直流至6 GHz
    - 驻波比(VSWR):最大1.5(直流至6 GHz)
    - 插入损耗(IL):最大1 dB(直流至6 GHz)
    - 绝缘电阻(RISO):最小1000 MΩ(500 V DC下120秒)
    - 耐压(Withstanding Voltage):500 V RMS(交流电压下60秒)
    机械特性:
    - 中心接触轴向保持力(Type 1):最小26.7 N
    - 中心接触轴向保持力(Type 2):最小10 N
    - 插拔循环次数:500次
    - 接合力:最大18 N(Type 2)
    - 分离力:最小6 N(Type 2)
    - 推荐接合扭矩:57 Ncm(Type 1)
    - 最小弯曲半径:12.7 mm
    - 电缆固定力:最小44.5 N
    材料属性:
    - 内导体材料:黄铜(Type 2)、铍青铜(Type 1)
    - 外导体材料:黄铜
    - 绝缘材料:PTFE
    - 操作温度范围:-55°C 至 +155°C
    包装规格:
    - 纸板盒内含1000个包装单元,每箱装10个纸板盒

    3. 产品特点和优势


    - 高性能射频传输:阻抗稳定,驻波比低,插入损耗小,确保信号传输的高效性和稳定性。
    - 耐高温和恶劣环境:能够在-55°C到+155°C的极端温度范围内正常工作。
    - 高可靠性:设计有多种机械保护机制,确保长期稳定的使用表现。
    - 便捷安装:采用标准接口,便于快速安装和拆卸。

    4. 应用案例和使用建议


    应用案例:
    WR-CXASY连接器广泛应用于无线通信设备、卫星通信系统和测试测量仪器等领域。这些设备通常需要高可靠性、低插损和稳定的射频信号传输。
    使用建议:
    - 在安装前,务必检查所有连接器和电缆是否完好无损,避免由于损坏导致信号传输不稳定。
    - 使用符合标准的焊接工艺进行焊接,以确保良好的电气连接。
    - 清洁过程建议使用喷雾剂,避免刷子对焊点造成损坏。

    5. 兼容性和支持


    兼容性:
    WR-CXASY连接器设计符合通用的SMA和MMCX接口标准,能够与市场上主流的射频设备兼容。
    支持和服务:
    Würth Elektronik提供详尽的产品技术文档和支持服务,包括在线技术支持和故障排查指南。用户可以通过官方网站获得最新的产品手册和技术支持资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以插入 | 确保接口清洁且没有杂质 |
    | 插拔过程中卡顿 | 重新检查并调整接合力 |

    7. 总结和推荐


    综上所述,WR-CXASY是一款设计精良、性能稳定的射频连接器,适合用于各类需要高可靠性的射频信号传输场合。尽管其成本略高于普通射频连接器,但其优异的电气性能和机械强度使其成为一种值得推荐的解决方案。强烈建议在需要高可靠性和性能稳定的射频应用中选择WR-CXASY连接器。

65501910515301参数

参数
长*宽*高 152.4mm(长度)
包装方式 袋装

65501910515301厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65501910515301数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65501910515301 65501910515301数据手册

65501910515301封装设计

查看详情并下载
Symbol
Footprint
3D Model
