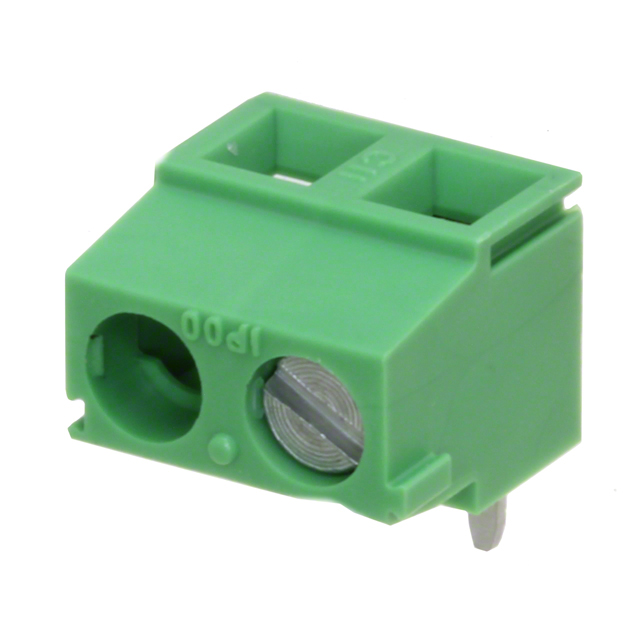

691213600001

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2136系列, 1路, 通孔安装, 焊接端接, 绿色
供应商型号: 732-10965-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691213600001

691213600001概述

    电子元器件产品技术手册:Würth Elektronik eiSos Serie 2136

    产品简介


    Würth Elektronik eiSos GmbH & Co. KG 推出的 Serie 2136 系列是一款专为通用电子设备设计的垂直入线式带上升笼夹(Rising Cage Clamp)连接器。该系列提供多种规格,包括单极和双极版本,适用于各种电子设备中的信号传输和电源分配。Serie 2136 系列连接器广泛应用于消费电子、工业控制、通讯设备等领域。

    技术参数


    以下是 Serie 2136 连接器的主要技术规格:
    - 外形尺寸:长度 L = 10.16 mm
    - 引脚配置:
    - 单极(1A):引脚数 1A
    - 双极(1B):引脚数 2A
    - 电气特性:
    - 额定电流(IR):14 A
    - 工作电压:300-750 V (AC)
    - 耐受电压:1600-3000 V (AC, 1分钟)
    - 接触电阻:20 mΩ
    - 机械特性:
    - 紧固扭矩:0.5 Nm
    - 剥线长度:6 mm
    - 螺丝规格:M3
    - 环境适应性:
    - 操作温度范围:-30°C 至 +120°C
    - 认证:
    - UL 认证:E150931, Cat No. CII (4)
    - VDE 认证:40021366, Type CII
    - 材料特性:
    - 绝缘体材料:PA6/66
    - 绝缘体阻燃等级:UL94 V-0
    - 接触材料:铜合金
    - 接触镀层:镍
    - 端子螺丝材料:钢
    - 端子螺丝镀层:锌
    - 导线保护套材料:铜合金(表面镀锡和镍)

    产品特点和优势


    - 可靠性高:Serie 2136 连接器经过严格的设计和测试,确保其在高温、高压环境下仍能稳定工作。
    - 耐高温:操作温度范围为 -30°C 至 +120°C,适合严苛的工业环境。
    - 阻燃性能:绝缘体采用 UL94 V-0 等级材料,具有出色的阻燃性能。
    - 环保设计:符合 RoHS 和无铅标准,环保安全。
    - 安装简便:设计简洁,安装快速方便,适合大批量生产需求。

    应用案例和使用建议


    - 应用场景:
    - 消费电子:如电视、音响系统中的信号传输。
    - 工业控制:用于工业自动化设备中的电源分配和信号连接。
    - 通信设备:如基站、路由器中的数据传输。
    - 使用建议:
    - 安装时确保螺丝紧固扭矩达到 0.5 Nm,以保证良好的接触性能。
    - 使用前检查剥线长度是否为 6 mm,避免导线过长或过短导致连接不稳定。
    - 清洁时应使用无有机酸的清洁剂,以防止损坏连接器的镀层。

    兼容性和支持


    - 兼容性:Serie 2136 连接器与 Würth Elektronik eiSos 的其他产品配套使用,以确保最佳性能和可靠性。
    - 支持服务:厂商提供详尽的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:确保螺丝紧固扭矩达到 0.5 Nm,并重新剥线后再进行安装。
    - 问题2:导线不易插入
    - 解决方案:检查导线是否剥线长度正确,使用合适的工具帮助插入导线。
    - 问题3:连接器过热
    - 解决方案:确保安装环境中没有过热现象,并定期检查连接器的接触情况。

    总结和推荐


    Serie 2136 连接器凭借其高可靠性、宽温度适应性和环保设计,在多个行业中展现出显著的应用价值。针对通用电子设备的需求,其简便的安装方式和高效的支持服务使其成为众多用户的首选。综上所述,强烈推荐 Serie 2136 连接器用于各类通用电子设备的设计和制造。

691213600001参数

参数
长*宽*高 10.16mm*10mm*8.1mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装
