691127700003B

产品分类: 接线板-线至板
厂牌: WURTH

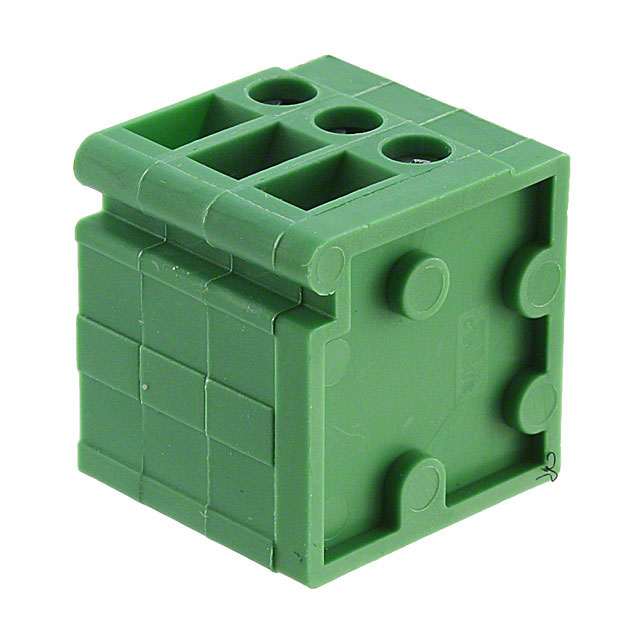

产品描述: Wurth Elektronik PCB端子台 127B系列, 3路, 5mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-4373-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691127700003B

691127700003B概述

    SERIE 127B - 5.0mm Vertical Entry with Stamping Clamp 技术手册

    1. 产品简介


    SERIE 127B 是一款设计用于电力传输和分配系统的垂直进入式压接固定端子,特别适用于工业控制、配电系统及其它需要高可靠性连接的应用场合。该产品通过独特的压接结构设计,确保了即使在恶劣环境下也能保持稳定的电气连接。

    2. 技术参数


    - 材料:
    - 绝缘体:PA 66(聚酰胺66)
    - 金属外壳:镀锌钢
    - 接触针:黄铜(CuZn)
    - 焊尾表面处理:锡
    - 终端螺丝:镀锌钢
    - 线保护套:镀锌钢
    - 电气特性:
    - 额定电流:20A
    - 工作电压:300VAC
    - 耐压:2.0KV
    - 接触电阻:最大20毫欧姆
    - 环境特性:
    - 操作温度范围:-40°C 至 105°C
    - 符合ROHS和无铅标准
    - 机械特性:
    - 固体导线适用范围:30-12AWG / 0.05-3.3mm²
    - 扁平导线适用范围:30-12AWG / 0.05-3.3mm²
    - 扭矩:4.0Lb-In / 0.45Nm
    - 导线剥皮长度:9mm
    - 距离:5.00mm
    - 包装方式:盒装

    3. 产品特点和优势


    - 材料优质:采用PA 66绝缘材料,具有良好的耐高温、阻燃和机械强度。
    - 高可靠性连接:黄铜接触针保证了稳定的电气连接。
    - 环境适应性强:能够在-40°C至105°C的宽温度范围内正常工作。
    - 易于安装和维护:镀锌钢螺丝和线保护套使得安装和维护更加方便。
    - 符合标准:通过多项认证,包括UL94-V0阻燃等级,确保在工业应用中的安全性和合规性。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制面板
    - 配电系统
    - 自动化设备
    - 电源分配单元
    使用建议:
    - 在安装过程中,确保导线的剥皮长度适中,避免过长导致短路。
    - 定期检查和紧固终端螺丝,以维持稳定的电气连接。
    - 在使用过程中,注意环境温度的变化,特别是在极端温度下要避免热膨胀造成的损坏。

    5. 兼容性和支持


    该产品设计为与多种标准尺寸和类型的导线兼容,可以广泛应用于各种电气和控制系统中。制造商提供详细的技术支持和售后服务,包括安装指导和技术咨询,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题: 安装时螺丝松动。
    - 解决方案: 使用合适的扭矩工具进行紧固,定期检查并调整。
    - 问题: 接触不良。
    - 解决方案: 确保导线剥皮长度合适,导线压接牢固;检查并清洁接触面。
    - 问题: 环境温度过高导致设备故障。
    - 解决方案: 选择符合环境温度要求的产品型号,并确保散热良好。

    7. 总结和推荐


    SERIE 127B是一款高度可靠、设计优良的垂直进入式压接固定端子,具有优秀的电气性能和环境适应能力。无论是从材料选择还是工艺细节上都显示出其卓越的质量。推荐在需要高可靠性的电力传输和分配系统中使用,以确保长期稳定运行。如果您正在寻找一款性能稳定、易于安装维护的产品,SERIE 127B将是一个理想的选择。

691127700003B参数

参数
长*宽*高 17.5mm(长度)*18.6mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

691127700003B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691127700003B数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691127700003B 691127700003B数据手册

691127700003B封装设计

查看详情并下载
Symbol
Footprint
3D Model
