691411810005

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4118系列, 5路, 10mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 1912779P
供应商: 海外现货
标准整包数: 2

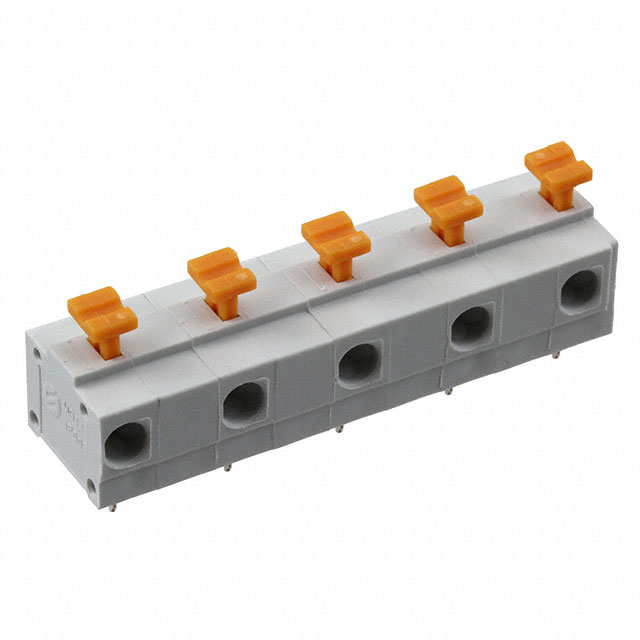

WURTH 接线板-线至板 691411810005

691411810005概述

    电子元器件产品技术手册:WR-TBL 系列 4118

    产品简介


    WR-TBL 系列 4118 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一种专为一般电子设备设计的水平插入式螺钉连接器。这款连接器具有五个标准极性(02;03;04;05),非常适合在多种通用电子设备中使用,特别是在需要高安全性和可靠性的场合。由于其出色的机械和电气性能,它被广泛应用于消费电子产品、工业控制设备和其他非关键安全领域。

    技术参数


    - 尺寸:
    - 长度 \( L \): 46.5 mm
    - 针间距 \( Pl \): 10 mm
    - 针到针距离 (中间): 40 mm
    - 孔位置: \( pl \) ±0.1 mm,直径 1.3 mm,间距 10 mm
    - 插头编号: 691411810005
    - 电气特性:
    - 工作电压: 300-750 V AC
    - 耐受电压: 1 分钟内 1600-3000 V AC
    - 额定电流: 10 A
    - 接触电阻: ≤20 mΩ
    - 安全等级: UL VDE 认证
    - 材料:
    - 绝缘体材料: PA6/66
    - 绝缘体阻燃等级: UL94 V-0
    - 接触材料: 不锈钢
    - 端子材料: 铜合金镀锡镍
    - 工作温度范围: -30°C 到 +120°C

    产品特点和优势


    WR-TBL 系列 4118 连接器具备多项显著的特点和优势,使其在众多应用中脱颖而出:
    - 高可靠性: 经过严格的质量测试和认证,确保长期稳定运行。
    - 多功能性: 标准极性多样化,适用于不同设备和系统。
    - 安全性高: 通过 UL VDE 安全认证,符合严格的电气标准。
    - 耐用性强: 使用不锈钢和耐高温绝缘材料,适合恶劣环境。
    - 易于安装: 水平插入式设计简化装配过程。

    应用案例和使用建议


    应用案例:
    - 消费电子产品: 如手机、平板电脑、笔记本电脑等。
    - 工业控制系统: 在自动化设备和控制系统中使用。
    - 家电设备: 如空调、冰箱等家用电器。
    使用建议:
    - 在设计电路板时,确保连接器的位置和方向正确,避免插拔过程中产生过度应力。
    - 在焊接时,遵循特定的焊锡曲线,以防止损坏。
    - 清洁时,使用推荐的无腐蚀性溶剂,并确保彻底干燥。

    兼容性和支持


    - 兼容性: WR-TBL 系列 4118 主要与 Würth Elektronik eiSos GmbH & Co. KG 的其他产品配合使用,其他品牌的连接器可能不兼容。
    - 支持和维护: 厂商提供详尽的技术文档和客户支持,可随时联系其技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保正确的安装位置,检查端子是否松动 |
    | 温度过高 | 检查电路负载,必要时增加散热措施 |
    | 防水性能差 | 避免直接暴露于水源,选择适当的防水配件 |

    总结和推荐


    综上所述,WR-TBL 系列 4118 连接器以其卓越的电气性能、可靠的使用寿命和广泛的适用性,在一般电子设备中表现出色。虽然其应用范围有限,但其高性能和安全性使其成为许多电子项目的理想选择。我们强烈推荐在符合其设计用途的场景中使用此产品。

691411810005参数

参数
长*宽*高 46.5mm*12.5mm*13.9mm
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691411810005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691411810005数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691411810005 691411810005数据手册

691411810005封装设计

查看详情并下载
Symbol
Footprint
3D Model
