691411910007

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4119系列, 7路, 7.5mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-691411910007-ND
供应商: Digi-Key
标准整包数: 1

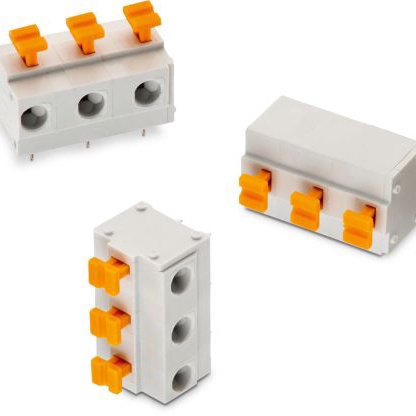

WURTH  691411910007

691411910007概述


    产品简介


    SERIE 4119 - 7.50 MM - 水平电缆入口螺丝无锁式连接器是一款专为一般电子设备设计的高性能连接器。该产品适用于各种广泛的工业和商业应用领域,包括但不限于航空航天、核控制、交通运输(如汽车控制、列车控制、船舶控制)、运输信号系统、灾害预防、医疗及公共信息系统等。

    技术参数


    材料:
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:灰色
    - 金属外壳:不锈钢
    - 端子螺丝:不适用
    - 线保护装置:铜合金/Ni+Sn
    环境参数:
    - 工作温度范围:-30°C 至 +120°C
    标准认证:
    - E150931 CAT. N°: MRT1 (1)
    - 40021396 TYPE: MRT1
    - UL VDE 认证
    电气参数:
    - 电流等级:10A
    - 工作电压:300VAC/750VAC
    - 耐压:1.6KV/3KV
    机械参数:
    - 实心线:30-16 AWG / 0.05-1.31 mm²
    - 绞合线:30-16 AWG / 0.05-1.31 mm²
    - 扭矩:无数据
    - 剥线长度:10 mm
    - 螺纹:无数据
    - 螺纹间距:7.50 mm
    - 接触电阻:最大20 mΩ
    焊接参数:
    - 符合JESD 标准,无铅波峰焊

    产品特点和优势


    特点:
    - RoHS 合规
    - UL 和 VDE 认证,确保高安全性和可靠性
    - 广泛的工作温度范围,适应多种恶劣环境
    - 高电流承载能力,可满足高负载需求
    - 使用高质量的绝缘材料和金属外壳,保证长期稳定性
    优势:
    - 耐高温,适用于极端环境下的工业应用
    - 出色的电气性能,确保长期稳定的电力传输
    - 易于安装和维护,提高生产效率
    - 通用性强,可广泛应用于多种电子设备中

    应用案例和使用建议


    应用案例:
    - 适用于轨道交通控制系统
    - 在船舶和潜艇上用于电力传输
    - 用于高安全要求的航空和航天设备中
    使用建议:
    - 在高温环境下使用时,确保连接器的安装位置通风良好,以避免过热。
    - 在安装过程中,确保剥线长度和螺纹间距符合规范,以避免接触不良或损坏连接器。
    - 定期检查连接器的状态,特别是在高负载或恶劣环境中,以确保持续稳定的工作。

    兼容性和支持


    兼容性:
    - 本产品具有广泛的应用兼容性,可与各种电子设备和其他连接器无缝对接。
    支持:
    - Wurth Elektronik 提供详尽的技术文档和支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    Q1: 如何正确剥线长度?
    - A: 剥线长度应为10 mm,确保裸露的导线部分不会超出线保护装置的范围。
    Q2: 产品的工作电压是多少?
    - A: 该连接器的工作电压为300VAC/750VAC,适用于各种低压和高压电路。
    Q3: 如何确保连接器的长期稳定性和可靠性?
    - A: 定期检查连接器的外观和电气参数,保持清洁并进行必要的维护。

    总结和推荐


    总结:
    - SERIE 4119 - 7.50 MM 连接器以其卓越的电气性能、广泛的工作温度范围和高可靠性,在各种严苛环境中表现出色。
    - 该连接器符合多项国际标准,并通过UL和VDE认证,确保高安全性和可靠性。
    - 设计坚固耐用,适用于多种工业和商业应用。
    推荐:
    - 该产品非常适合需要高可靠性和安全性的应用场合,强烈推荐在严苛环境中的关键设备中使用。

691411910007参数

参数
长*宽*高 51.5mm(长度)*12.5mm(宽度)
安装方式 通孔安装
包装方式 散装

691411910007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691411910007数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691411910007 691411910007数据手册

691411910007封装设计

查看详情并下载
Symbol
Footprint
3D Model
