82556200

产品分类: 压敏电阻
厂牌: WURTH
产品描述: 33V 30A 1 29.7V 363V 26V 20V 100mJ 200pF@1kHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: SXE-82556200
供应商: 海外现货
标准整包数: 10
WURTH 压敏电阻 82556200

82556200概述

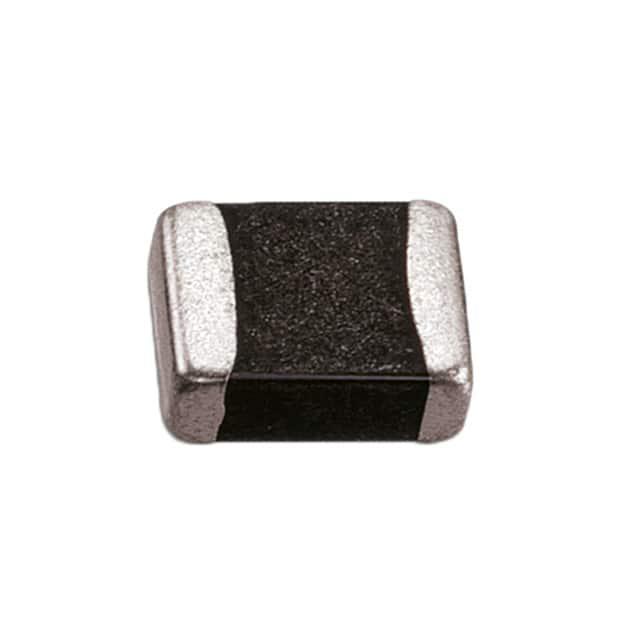

    WE-VS SMT Varistor: A Comprehensive Technical Overview

    1. 产品简介


    WE-VS SMT Varistor(型号:82556200)是一款专为通用电子设备设计的瞬态电压抑制器。该产品主要用于防止过电压对电路造成的损害,常见于通信设备、消费电子产品及工业控制系统中。它能够有效地保护敏感电子组件免受静电放电(ESD)、雷击和其他形式的电压瞬变影响。

    2. 技术参数


    该Varistor的主要技术规格如下:
    - 尺寸:0603封装(具体尺寸参见下表)
    - 推荐焊盘图案:0.7mm x 0.7mm
    - 焊盘图案尺寸:0.75mm x 2.2mm
    - AC工作电压:最大20V
    - DC工作电压:最大26V
    - 钳位电压:最大54V @ 8/20μs
    - 峰值脉冲电流:最大30A @ 8/20μs
    - 能量吸收能力:最大0.1J @ 10/1000μs
    - 反向击穿电压:典型值33V,±10%容差
    - 输入电容:典型值200pF @ 1kHz
    - 认证:符合RoHS标准、REACH规定和无卤素要求

    3. 产品特点和优势


    WE-VS SMT Varistor的主要特点包括:
    - 高效的瞬态电压抑制能力
    - 适用于广泛的温度范围(-40°C至+85°C)
    - 具备良好的热稳定性
    - 低漏电流,不影响正常工作
    - 符合严格的国际安全标准
    这些特点使其在多种应用场合中表现出色,特别是在需要高效瞬态电压保护的电子系统中。

    4. 应用案例和使用建议


    WE-VS SMT Varistor可广泛应用于通信设备、工业控制系统、消费电子设备等领域。例如,在智能手机充电电路中,该器件可以有效防止电源适配器产生的电压波动对手机内部电路造成损害。
    使用建议:
    - 在设计电路时,确保连接引脚和焊盘的设计符合推荐尺寸
    - 在焊接过程中严格遵循制造商提供的焊接曲线规范
    - 注意存储条件,避免长时间暴露于高温或高湿度环境中

    5. 兼容性和支持


    该产品与大多数标准焊接设备兼容。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档和支持服务,以确保客户在使用过程中获得充分的技术支持和指导。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:焊接时出现虚焊现象。
    解决方案:检查焊接曲线是否正确,确保使用合适的焊锡丝和助焊剂。
    - 问题:长时间存放后发现引脚氧化。
    解决方案:确保在制造商推荐的时间内使用,如需长时间存放,请保持在规定的存储条件下。

    7. 总结和推荐


    综上所述,WE-VS SMT Varistor是一款高性能、可靠性高的瞬态电压抑制器,适用于各种电子设备的过电压防护。其卓越的性能、广泛的适用性和可靠的生产质量使其成为众多工程师和设计师的理想选择。强烈推荐在需要高效瞬态电压保护的应用中采用此产品。

82556200参数

参数
压敏电压 33V
最大直流电压 26V
不同频率时的电容 200pF@1kHz
最大压敏电压 363V
电路数 1
最大交流电压 20V
浪涌电流 30A
最小压敏电压 29.7V
能量 100mJ
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

82556200厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

82556200数据手册

厂牌 PDF简要描述 下载
WURTH 压敏电阻 WURTH 82556200 82556200数据手册

82556200封装设计

查看详情并下载
Symbol
Footprint
3D Model
