74458306

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 470KHz 700mA 400mA 6mH 6Ω ±10% 标准安装,贴片安装 18.54mm*15.24mm*12mm
供应商型号: 732-3933-6-ND
供应商: Digi-Key
标准整包数: 1

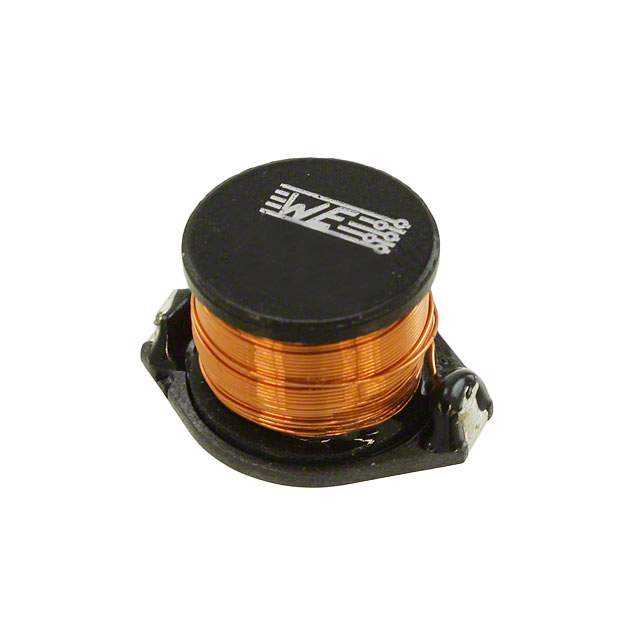

WURTH 贴片电感 74458306

74458306概述

    电子元器件技术手册:WE-ASI SMD线绕电感

    1. 产品简介


    WE-ASI SMD线绕电感(型号:74458306)是一款表面贴装式(SMD)线绕电感,专为通用电子产品设计。这类电感器广泛应用于各种电子设备中,用于存储电磁能量、滤波、阻抗匹配及其它电感相关应用。电感值为6.0 mH,额定电流0.4 A,自谐振频率可达470 kHz。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 电感量:6.0 mH ±10%
    - 电容:20 pF
    - 直流电阻(RDC):6.0 Ω
    - 额定电流(IR):0.4 A
    - 饱和电流(Isat):0.7 A
    - 自谐振频率(Fres):470 kHz
    - 工作温度范围:-40°C至+125°C
    - 储存温度(在带和盘上):-20°C至+40°C,湿度≤75%RH
    - 预热温度范围(对于无铅装配):150°C至200°C,持续时间60-120秒
    - 焊接温度峰值:见附表H3

    3. 产品特点和优势


    - 高精度:电感值精度达±10%,确保电路设计的稳定性和可靠性。
    - 宽温范围:可在极端温度下工作,适应多种严苛环境需求。
    - 低RDC:6.0 Ω的直流电阻有助于减少功耗和发热。
    - 良好的自谐振频率特性:在较高频率下的性能依然保持良好。

    4. 应用案例和使用建议


    - 开关电源:作为储能元件,帮助平滑输入电压波动。
    - EMI滤波:在高频信号通路中提供有效滤波,抑制电磁干扰。
    - 电源转换器:用于DC-DC转换器中实现高效能输出。
    使用建议:
    - 确保装配过程中遵循规定的焊接温度曲线,以避免因高温导致的损坏。
    - 在进行封装时,应仔细检查封胶固化后的电气和机械特性,确保没有潜在缺陷。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准SMT装配工艺,与主流电子设备兼容。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术文档和客户支持,以帮助用户正确使用和维护产品。

    6. 常见问题与解决方案


    - Q: 温度超出最大工作温度会导致什么后果?
    - A: 超过最高工作温度可能导致电感性能下降,长期高温还可能损坏电感器内部结构。应尽量避免这种情况发生,特别是在散热不良的环境下使用。

    - Q: 如何处理电感器的RDC过高问题?
    - A: 首先确认电感器安装是否正确,接触点是否干净。如仍存在问题,可能需要重新评估电路设计,选择合适的产品替换。

    7. 总结和推荐


    综上所述,WE-ASI SMD线绕电感以其高精度、宽温范围和良好的电气性能,在众多应用中表现出色。尽管它不是为军事、航空航天等高安全要求的场合设计的,但对于普通消费电子、通信设备等领域是理想的选择。我们强烈推荐这款电感器,尤其是在需要可靠电感性能的应用中。

74458306参数

参数
容差 ±10%
直流电阻(DCR)
额定电流 400mA
Q值 -
测试频率 100KHz
电感值 6mH
饱和电流(LSAT) 700mA
自谐振频率(SRF) 470KHz
长*宽*高 18.54mm*15.24mm*12mm
安装方式 标准安装,贴片安装
零件状态 在售

74458306厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74458306数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74458306 74458306数据手册

74458306封装设计

查看详情并下载
Symbol
Footprint
3D Model
