744761118C

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 3.1GHz 700mA 35@250MHz 18nH 120mΩ ±5% 0603 贴片安装 1.65mm*1.15mm*1.1mm
供应商型号: 1748766
供应商: 海外现货
标准整包数: 5

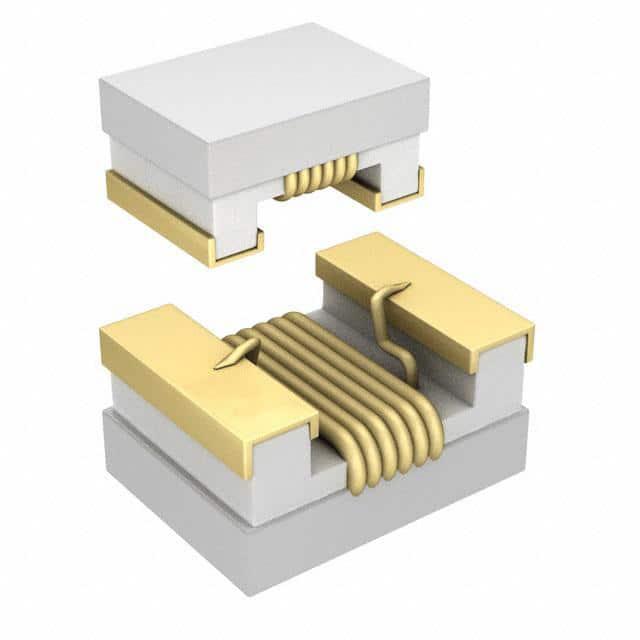

WURTH 贴片电感 744761118C

744761118C概述

    电子元器件技术手册:WE-KI SMD Wire Wound Ceramic Inductor

    1. 产品简介


    WE-KI SMD Wire Wound Ceramic Inductor(744761118C)是一款表面贴装式电感器,专为一般电子设备设计。其主要功能是通过调节电路中的电感值来实现信号滤波、电磁干扰抑制等功能。这些电感器广泛应用于消费电子、通信设备、电源管理系统等各个领域。

    2. 技术参数


    - 尺寸:[mm]
    - 0.3 ± 0.1
    - 1.65 ± 0.2
    - 0.9 ± 0.2
    - 0.5 ref.
    - 1.15 ± 0.2
    - 尺寸缩放比例:20:1
    - 推荐焊盘图案:[mm]
    - 0.625
    - 0.762
    - 0.65
    - 缩放比例:20:1
    - 额定电流:ΔT = 15 K时,IR ≤ 700 mA
    - 直流电阻:@ 20 °C时,0.12 Ω max.
    - 自谐振频率:fres ≥ 3100 MHz
    - 品质因数:@ 250 MHz时,Q ≥ 35
    - 电感量:@ 250 MHz时,L = 18 nH ±5%
    - 工作温度范围:-40 °C 到 +125 °C
    - 存储温度范围:-10 °C 到 +40 °C
    - 推荐焊接温度曲线:参照IPC/ JEDEC J-STD-020E标准

    3. 产品特点和优势


    这款WE-KI SMD Wire Wound Ceramic Inductor具备以下特点:
    - 高Q值:在250 MHz时,Q ≥ 35,表明其在高频下具有优异的滤波性能。
    - 宽工作温度范围:能够适应从-40°C到+125°C的严苛环境条件。
    - 小尺寸和低高度:适合在空间受限的应用中使用。
    - 卓越的机械稳定性:适用于需要长时间稳定运行的应用场景。

    4. 应用案例和使用建议


    - 应用案例:这款电感器常用于电源管理和信号滤波电路中。例如,在移动设备的电源管理系统中,它可以帮助稳定输出电压并减少噪声。
    - 使用建议:安装时需确保焊盘图案与推荐尺寸一致,以保证良好的电气连接。焊接过程中要遵循推荐的焊接温度曲线,以避免损坏电感器。

    5. 兼容性和支持


    这款电感器与其他标准SMT工艺兼容。制造商提供全面的技术支持,包括样品测试、工程技术支持以及详细的产品文档。用户可以在官方网站下载最新的产品手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:焊接后出现虚焊或短路。
    - 解决方案:检查焊盘图案是否正确,确认焊接温度曲线符合要求。必要时重新进行焊接。
    - 问题2:电感量不符合预期。
    - 解决方案:检查是否有外部因素(如临近导体)影响其电感量。如有疑问,联系技术支持获取进一步帮助。

    7. 总结和推荐


    总体而言,WE-KI SMD Wire Wound Ceramic Inductor凭借其高Q值、宽工作温度范围和卓越的机械稳定性,在各种电子设备中表现出色。对于需要高性能电感器的应用,强烈推荐使用此款产品。同时,制造商提供的全面支持也使得这款电感器成为市场上极具竞争力的选择。

744761118C参数

参数
测试频率 250MHz
电感值 18nH
饱和电流(LSAT) -
自谐振频率(SRF) 3.1GHz
容差 ±5%
直流电阻(DCR) 120mΩ
额定电流 700mA
Q值 35@250MHz
长*宽*高 1.65mm*1.15mm*1.1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744761118C厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744761118C数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744761118C 744761118C数据手册

744761118C封装设计

查看详情并下载
Symbol
Footprint
3D Model
