首页  >  产品百科  >  7491199501

7491199501

产品分类: 开关变压器
厂牌: WURTH
产品描述: 12V@ 15mA 34V~72V 1.5KV 贴片安装 13.46mm*15mm*12.7mm
供应商型号: 732-2433-6-ND
供应商: Digi-Key
标准整包数: 1

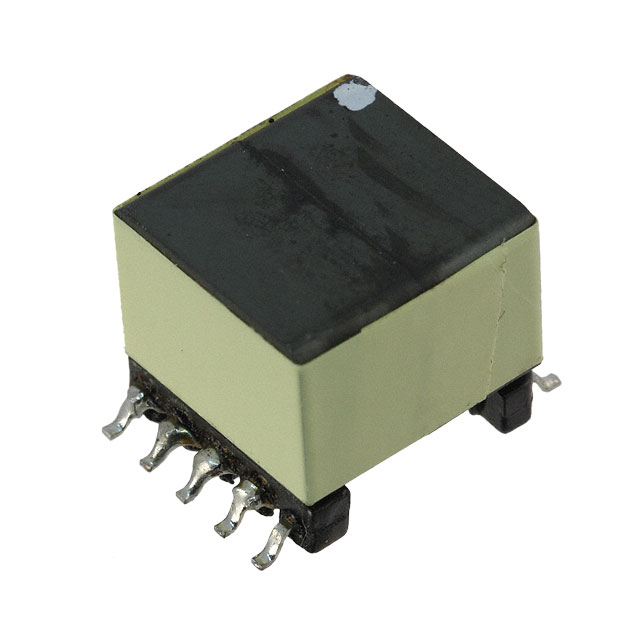

WURTH 开关变压器 7491199501

7491199501概述

    WE-PoE Power over Ethernet Transformer 技术手册

    产品简介


    WE-PoE 是一款专为通用电子设备设计的变压器,主要用于以太网供电(Power over Ethernet,简称PoE)应用。它通过以太网电缆传输电力和数据信号,使得联网设备能够在无需额外电源线的情况下获得电力供应。WE-PoE 广泛应用于各类网络设备,如路由器、交换机、安全摄像头及无线接入点等。

    技术参数


    - 尺寸:最大长度 13.5mm,最大宽度 12.5mm,高度 0.7 ± 0.1mm,最大外部尺寸 17.75mm,其他详细尺寸请参见附表。
    - 电气特性:
    - 感应电流:2.4A(典型值)
    - 直流电阻:N1 = 440mΩ(最大),N2 = 25mΩ(最大),N3 = 25mΩ(最大),N4 = 110mΩ(最大)
    - 饱和电流:2.4A(典型值)
    - 泄漏电感:2.5μH(最大)
    - 耦合电容:127μH(±10%)
    - 变压比:8:1:1:1.67(±3%)
    - 切换频率:200 - 500kHz
    - 绝缘测试电压:1500V AC(N1,N4 => N2,N3)

    产品特点和优势


    - 高可靠性:符合RoHS、REACH、无卤素标准,确保长期使用的安全性。
    - 高效能:宽广的工作温度范围(-40°C至+125°C),适合各种恶劣环境条件。
    - 易于集成:推荐土地图案便于焊接,确保良好的电气连接。
    - 广泛的应用:适用于多种网络设备,提供稳定的电力和数据传输。

    应用案例和使用建议


    - 典型应用场景:在典型的Flyback应用中,输入电压范围为36V至57V DC,输出电压为5V,输出电流为1.3A。
    - 使用建议:
    - 确保正确的电路设计,避免超过额定电流操作。
    - 使用合适的清洗剂和焊接方法,确保电气连接的可靠性和组件的长期性能。
    - 储存时遵守推荐的环境条件,以避免终端腐蚀导致的焊接问题。

    兼容性和支持


    - 兼容性:与标准SMT工艺兼容,可直接贴装在PCB上。
    - 支持:制造商提供详尽的技术支持和维护文档,如有疑问,可通过技术支持渠道联系Würth Elektronik eiSos团队。

    常见问题与解决方案


    - Q: 如何正确储存该产品?
    - A: 在原包装条件下储存温度应低于40°C,湿度低于75%,若单独存放则应在-20°C至+60°C之间。
    - Q: 在焊接过程中需要注意哪些事项?
    - A: 确保焊接过程符合制造商推荐的温度曲线,否则可能导致保修失效。
    - Q: 如何处理清洁问题?
    - A: 避免使用刷子清洗,选择适当的清洁剂以免损坏线材。

    总结和推荐


    WE-PoE Power over Ethernet Transformer 是一款高性能且可靠的电子元件,适用于广泛的网络设备应用场景。其优良的电气性能、耐受恶劣环境的能力以及易于集成的特点使其成为工程师们的理想选择。强烈推荐给需要稳定电力和数据传输解决方案的项目。

7491199501参数

参数
初级电压 34V~72V
次级电压 12V@ 15mA
绝缘电压 1.5KV
频率范围 -
长*宽*高 13.46mm*15mm*12.7mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7491199501厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7491199501数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 7491199501 7491199501数据手册

7491199501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8428 ¥ 49.3717
10+ $ 5.4319 ¥ 45.4584
50+ $ 5.1303 ¥ 42.9344
100+ $ 4.827 ¥ 40.3956
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.37
直接购买
加入购物车
