74279263

产品分类: 磁珠
厂牌: WURTH
产品描述: 500mA 220Ω@100MHz 300mΩ 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 74279263
供应商: 云汉优选
标准整包数: 1

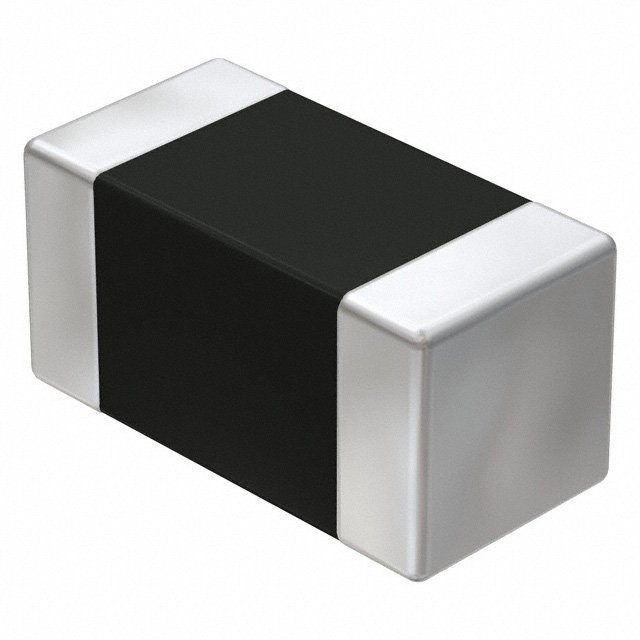

WURTH 磁珠 74279263

74279263概述


    产品简介


    WE-CBF SMT EMI Suppression Ferrite Bead 是一款专为通用电子设备设计的表面贴装型电磁干扰(EMI)抑制元件。该产品主要用于高频信号和高速数据传输中的EMI抑制,同时也能处理较高电流的应用场景。其应用领域广泛,包括但不限于消费电子、通信设备、工业自动化控制系统等。

    技术参数


    - 尺寸(长×宽×高):0.8±0.2 mm × 0.8±0.2 mm × 0.3±0.2 mm (20:1 缩放)
    - 推荐焊盘图案(长×宽):0.7 mm × 0.7 mm (20:1 缩放),对于宽带/高速应用,宽度W=2.2 mm;对于高电流应用,宽度W=2.6 mm
    - 额定电流:第一级 500 mA(ΔT=20 K),第二级 1000 mA(ΔT=40 K)
    - 直流电阻:最大0.3Ω @ 20°C
    - 阻抗特性:在100 MHz时,标称阻抗为220Ω,最大允许偏差±25%
    - 工作频率范围:从100 MHz到350 MHz,最大阻抗约为280Ω
    - 认证信息:符合RoHS(2011/65/EU和2015/863)、REACh((EC)1907/2006)和无卤素标准(JEDEC JS709B和IEC 61249-2-21)

    产品特点和优势


    WE-CBF SMT EMI Suppression Ferrite Bead 具备出色的EMI抑制能力和较高的电流承载能力,特别适合于高频信号线和高速数据传输线路中使用。其主要优势包括:
    - 高效抑制高频噪声,减少信号失真
    - 广泛的工作温度范围(-55°C至+125°C)
    - 符合严格的RoHS、REACh环保标准及无卤素要求
    - AEC-Q200 Grade 1认证,适用于高可靠性应用

    应用案例和使用建议


    根据技术手册,WE-CBF SMT EMI Suppression Ferrite Bead 在许多高性能电子产品中都有应用,如移动设备、服务器和工业控制板等。具体使用时,用户应当注意遵循推荐的焊接工艺和操作条件以确保最佳性能。例如,在焊接过程中应严格遵守规定的回流焊曲线参数,避免因过热而损坏元件。

    兼容性和支持


    制造商提供了详尽的封装规格和焊接指导,确保其产品能与多种不同的PCB布局和制造流程良好兼容。此外,Würth Elektronik eiSos GmbH & Co. KG还为用户提供技术支持和质量保证服务,帮助客户顺利将产品集成到自己的系统中。

    常见问题与解决方案


    - 问题:产品能否承受超出额定电流的操作?
    - 解答:不可,超过额定电流会导致元件过热损坏。建议用户严格遵循技术手册中的电流限制使用。

    - 问题:如何处理存储时间较长的产品?
    - 解答:Würth Elektronik不建议产品存储时间超过12个月。如果需要长期储存,务必保持适当的环境条件(温度<40°C,相对湿度<75%RH)。

    总结和推荐


    WE-CBF SMT EMI Suppression Ferrite Bead 以其优良的EMI抑制能力和适应广泛的温度范围,在多个应用领域展现出了强大的性能。该产品不仅符合环保标准,且具备良好的可靠性和耐用性。强烈推荐在需要高效EMI管理的电子系统中使用此元件。

74279263参数

参数
额定电流 500mA
阻抗@频率 220Ω@100MHz
直流电阻(DCR) 300mΩ
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

74279263厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74279263数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 74279263 74279263数据手册

74279263封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.364
500+ ¥ 0.25
1000+ ¥ 0.228
库存: 8000
起订量: 800 增量: 0
交货地:
最小起订量为:500
合计: ¥ 125
