74437334022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 46MHz 9.4A 3.5A 2.2μH 50mΩ ±20% 2-SMD 贴片安装 5.2mm*5.2mm*2mm
供应商型号: 2467213
供应商: 海外现货
标准整包数: 5

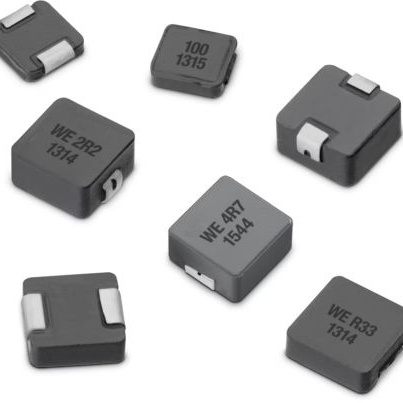

WURTH 贴片电感 74437334022

74437334022概述


    产品简介


    WE-LHMI SMT Power Inductor
    WE-LHMI SMT Power Inductor 是一款专门设计用于一般电子设备的小型表面贴装电感器。该产品主要用于电源管理、滤波、能量存储和电磁干扰抑制等领域。电感器是电子电路中常见的元件,用于控制电流的流动,从而实现多种关键功能,如阻抗匹配、电压稳定等。

    技术参数


    - 尺寸(公差):5.2 ± 0.2 mm x 5.2 ± 0.2 mm x 1.8 ± 0.2 mm x 1.1 ± 0.3 mm x 2.5 ± 0.3 mm x 5.7 ± 0.3 mm
    - 缩放比例:5:1
    - 打标:2R2(电感量代码)
    - 推荐焊盘图案:[mm]
    - 禁止区域内的通孔和迹线:2.8 mm
    - 焊锡阻抗:2.2 mm,1.9 mm
    - 缩放比例:5:1
    - 额定电流
    - IR,40K:在ΔT = 40 K 下的最大电流为 3.5 A
    - RP,40K:在ΔT = 40 K 下的最大电流为 4.75 A
    - 饱和电流
    - SAT,10%:当 |ΔL/L| < 10% 时为 6.4 A(典型值)
    - SAT,30%:当 |ΔL/L| < 30% 时为 11.9 A(典型值)
    - 直流电阻
    - RDC @ 20 °C:42 mΩ(典型值),最大值为 50 mΩ
    - 自谐振频率:46 MHz(典型值)
    - 环境温度范围:-40 至 +85 °C(参照 IR)
    - 工作温度范围:-40 至 +125 °C
    - 存储条件:<40 °C;<75% RH(在原包装内)
    - 湿度敏感等级:1

    产品特点和优势


    1. 高可靠性:通过 RoHS 和 REACH 认证,无卤素材料。
    2. 宽温范围:能够在 -40 至 +125 °C 的极端环境下工作。
    3. 高性能:具有高饱和电流(可达 11.9 A)和低直流电阻(42 mΩ,典型值),适用于需要高效能的场合。
    4. 设计灵活性:可以适应不同的 PCB 设计需求,提供多样的安装选项。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于开关电源的设计,确保电流稳定和能量转换效率。
    - 电磁干扰抑制:适用于需要降低电磁干扰的场合,如通信设备和汽车电子系统。
    使用建议:
    - 在设计时需注意 PCB 的布局和散热设计,以保证电感器的工作稳定性。
    - 建议在高温环境中使用时,增加额外的散热措施,确保电感器能够持续正常工作。

    兼容性和支持


    兼容性:
    - 兼容性说明:WE-LHMI SMT Power Inductor 可以与其他标准 SMT 组件配合使用,适用于各种 PCB 设计。
    - 支持和维护:由 Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:在焊接过程中出现焊接不良的情况。
    - 解决方案:确保焊接过程符合所列的焊接曲线规范,并检查焊接设备的温度设置。
    2. 问题:使用过程中出现过热现象。
    - 解决方案:调整电路设计,确保适当的电流限制,并增加散热措施。
    3. 问题:长时间存储后,焊接性能下降。
    - 解决方案:确保电感器在原包装中存放不超过 12 个月,并在使用前进行重新检测。

    总结和推荐


    总结:
    - WE-LHMI SMT Power Inductor 是一款高效能、高可靠性的表面贴装电感器,适用于多种电子设备,尤其是需要高效能和宽温度范围的应用。
    - 具备优秀的电气特性和稳定的温度表现,适合电源管理和电磁干扰抑制。
    推荐:
    - 强烈推荐给需要高性能电感器的设计师和工程师,特别是那些需要在恶劣环境下工作的项目。在使用前,务必参考完整的技术手册和应用指南,以确保正确使用并获得最佳效果。

74437334022参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 9.4A
自谐振频率(SRF) 46MHz
容差 ±20%
直流电阻(DCR) 50mΩ
额定电流 3.5A
长*宽*高 5.2mm*5.2mm*2mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74437334022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74437334022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74437334022 74437334022数据手册

74437334022封装设计

查看详情并下载
Symbol
Footprint
3D Model
