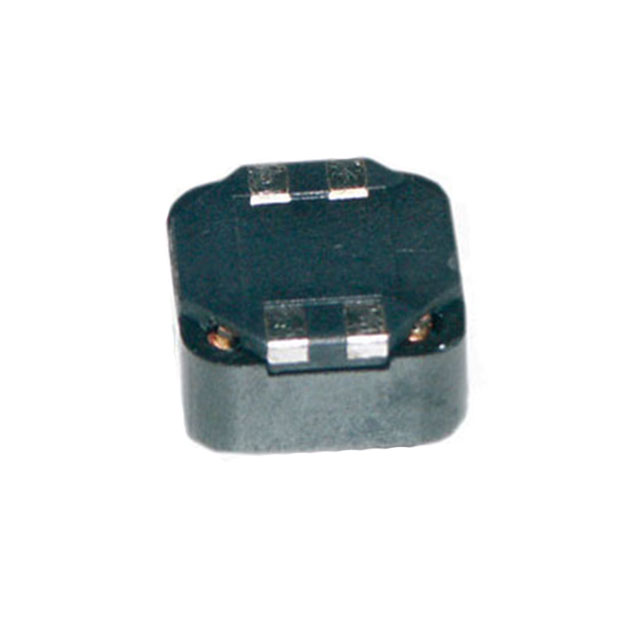

744870006

产品分类: 其他电感
厂牌: WURTH
产品描述: 6.8μH 1KHz 18MHz 35mΩ 8A 3.2A ±20% 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 4360052
供应商: 海外现货
标准整包数: 1
WURTH 其他电感 744870006

744870006概述


    产品简介


    WE-DD SMT Shielded Coupled Inductor 是一款专为通用电子设备设计的表面贴装电感器。它主要应用于电源管理、滤波电路和信号处理等领域,因其屏蔽结构能够有效减少电磁干扰(EMI),从而保证了电路的稳定性和可靠性。该产品具有较高的电流耐受能力和良好的温度稳定性,适用于多种复杂环境下的电子设备。

    技术参数


    - 尺寸: 最大长度 12.5 mm,最大宽度 12.5 mm,最大高度 4.9 mm ±0.2 mm
    - 重量: 7.3 mm ±0.5 mm
    - 引脚间距: 1.5 mm ±0.2 mm
    - 匝数比: 1:1
    - 额定电压: 最大 80 V DC
    - 自谐振频率: 18 MHz 典型值
    - 直流电阻: RDC1 和 RDC2 分别为 0.027 Ω 典型值和 0.035 Ω 最大值
    - 工作温度范围: -40 °C 至 +125 °C
    - 储存条件: 温度 < 40 °C,湿度 < 75% RH
    - 温升: ΔT = 40 K 时,额定电流 IR 为 3.2 A max
    - 饱和电流: ISAT |ΔL/L| < 10% 时,典型值为 8 A
    - 电感量: 6.8 μH ±20%
    - 兼容标准: RoHS 认证,REACH 符合性声明,无卤素认证

    产品特点和优势


    1. 屏蔽结构:该电感器采用屏蔽设计,可以显著减少外部磁场对其性能的影响,提高了其抗干扰能力。
    2. 高可靠性:能够在 -40 °C 至 +125 °C 的宽温度范围内稳定工作,且额定电流高达 3.2 A,非常适合在严苛环境中使用。
    3. 低损耗:具有较低的直流电阻(RDC1 和 RDC2),这使得其在大电流应用中能有效降低损耗,提高效率。
    4. 高精度:电感量在 1 kHz/250 mV 条件下为 6.8 μH ±20%,确保了其在各种应用场景中的精准度。

    应用案例和使用建议


    该电感器广泛应用于电源管理和信号处理领域,如直流-直流转换器、开关电源和电源滤波器等。根据技术手册提供的应用场景,建议在以下几种情况中使用该电感器:
    1. 电源管理:作为直流-直流转换器中的关键组件,确保电源的稳定输出。
    2. 信号处理:在滤波电路中减少电磁干扰,提高信号质量。
    3. 高温环境:在需要高可靠性的高温环境中,选用该电感器以确保其在极端条件下的稳定性能。
    使用建议:
    - 在焊接过程中严格遵守技术规范,避免由于焊接不当导致的产品损坏。
    - 定期检查电感器的工作状态,确保其在预期工作温度范围内运行。
    - 在使用过程中注意避免直接机械冲击,以免破坏铁粉材料。

    兼容性和支持


    该电感器具有广泛的兼容性,可与其他标准表面贴装器件配合使用。Würth Elektronik eiSos GmbH & Co. KG 提供了详细的技术支持和售后服务,包括产品设计咨询、安装指导和技术培训等,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:焊接后出现开路或短路现象。
    - 解决方案:检查焊接工艺是否符合技术要求,确保焊接点没有虚焊或冷焊的情况发生。
    - 问题:电感器在高温环境下表现不稳定。
    - 解决方案:检查是否在规定的温度范围内使用电感器,确保其在 -40 °C 至 +125 °C 的范围内正常工作。
    - 问题:电感器在高电流下过热。
    - 解决方案:检查是否超过了额定电流,如超过需采取措施降低电流或增加散热。

    总结和推荐


    WE-DD SMT Shielded Coupled Inductor 是一款集高可靠性、低损耗和高精度于一体的电感器。其独特的屏蔽设计和广泛的应用范围使其在电源管理和信号处理领域表现出色。结合 Würth Elektronik eiSos GmbH & Co. KG 提供的强大技术支持和售后服务,该产品无疑是当前市场上值得信赖的选择。因此,强烈推荐该产品用于需要高性能电感器的各类应用场合。

744870006参数

参数
容差 ±20%
直流电阻(DCR) 35mΩ
额定电流 3.2A
Q值 -
测试频率 1KHz
电感值 6.8μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 18MHz
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
