744316560

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 48MHz 4.6A 4.5A 5.6μH 28.5mΩ ±20% 2-SMD 贴片安装 5.5mm*5.3mm*4.3mm
供应商型号: BN-744316560
供应商: 海外现货
标准整包数: 1

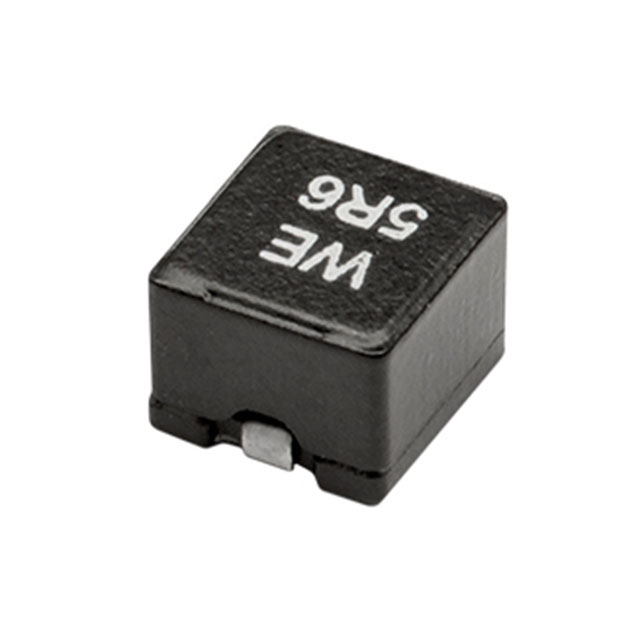

WURTH 贴片电感 744316560

744316560概述

    WE-HCI SMT High Current Inductor 技术手册

    产品简介


    WE-HCI SMT High Current Inductor(型号:744316560)是一款表面贴装型高电流电感器,适用于广泛的通用电子设备。这款电感器主要用于提供电路中的电磁储能和滤波功能,特别是在高频开关电源、DC-DC转换器和信号处理等领域具有广泛应用。

    技术参数


    - 尺寸: [mm]
    - 长: 5.3 ± 0.3
    - 宽: 5.5 ± 0.3
    - 高: 1.0 ± 0.3
    - 重量: 2.65 ± 0.3
    - 引脚间距: 1.2 ± 0.3
    - 引脚长度: 5.6 ± 0.3
    - 标记: 5R6(电感代码)
    - 标准图案: 4:1比例
    - 推荐焊盘图案: [mm]
    - 焊盘宽度: 1.6
    - 焊盘长度: 1.9 - 2.2
    - 焊盘间距: 4:1比例
    - 电气特性:
    - 标称电感值 \(LR\): 100 kHz / 100 mV / 4.5 A 时,典型值为 4 μH
    - 饱和电流 \(I{SAT}\): \(|\Delta L/L| < 30\%\) 时,典型值为 4.6 A
    - 直流电阻 \(R{DC}\): 28.5 mΩ ± 10%
    - 自谐振频率 \(f{res}\): 48 MHz 典型值
    - 工作温度范围: -40°C 至 +150°C
    - 认证: RoHS合规,REACH合规,无卤素

    产品特点和优势


    - 高可靠性: 经过严格测试和验证,符合国际标准。
    - 高电流能力: 最大额定电流为 4.5 A,适合需要高电流的应用场景。
    - 高稳定性: 即使在极端温度条件下也能保持稳定的电感值。
    - 长寿命: 设计使用寿命长,满足长期稳定运行的需求。
    - 低直流电阻: 28.5 mΩ 的直流电阻,降低了功耗,提高了效率。

    应用案例和使用建议


    WE-HCI SMT High Current Inductor 在多种电子设备中都有应用,例如高频开关电源、DC-DC 转换器、信号处理电路等。建议在使用过程中注意以下几点:
    - 设计考虑: 确保焊盘设计符合推荐标准,以确保良好的电气连接和机械稳定性。
    - 安装位置: 尽量避免安装在容易受到物理冲击的位置,以防止损坏。
    - 散热管理: 在高电流应用场景下,应采取适当的散热措施,以避免温升过高导致的性能下降。

    兼容性和支持


    - 兼容性: 与大多数 SMT 生产线兼容,适用于自动焊接和组装。
    - 支持: Würth Elektronik eiSos GmbH 提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    - Q: 使用不当导致电感值变化
    - A: 确保使用条件符合数据表中的要求,避免超过额定电流和温度范围。
    - Q: 清洗过程中的损坏
    - A: 推荐采用无刷清洗剂,避免使用刷子对 PCB 进行清洗。
    - Q: 存储期间出现焊接不良
    - A: 存储时间不应超过 12 个月,以避免终端退化影响焊接效果。

    总结和推荐


    WE-HCI SMT High Current Inductor 是一款性能卓越的高电流电感器,适用于需要高可靠性、高电流能力和长寿命的应用场景。其高稳定性和低直流电阻使其在多种高频电力转换设备中表现出色。建议在需要高电流和稳定性能的应用中使用此电感器。总体而言,我们强烈推荐使用这款产品,尤其是在涉及高频和高功率电子设备的设计中。

744316560参数

参数
Q值 -
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 4.6A
自谐振频率(SRF) 48MHz
容差 ±20%
直流电阻(DCR) 28.5mΩ
额定电流 4.5A
长*宽*高 5.5mm*5.3mm*4.3mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744316560厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744316560数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744316560 744316560数据手册

744316560封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8314 ¥ 24.1518
50+ $ 2.7709 ¥ 23.6358
100+ $ 2.5773 ¥ 21.9844
250+ $ 2.3353 ¥ 19.9201
500+ $ 2.1296 ¥ 18.1655
库存: 50
起订量: 34 增量: 0
