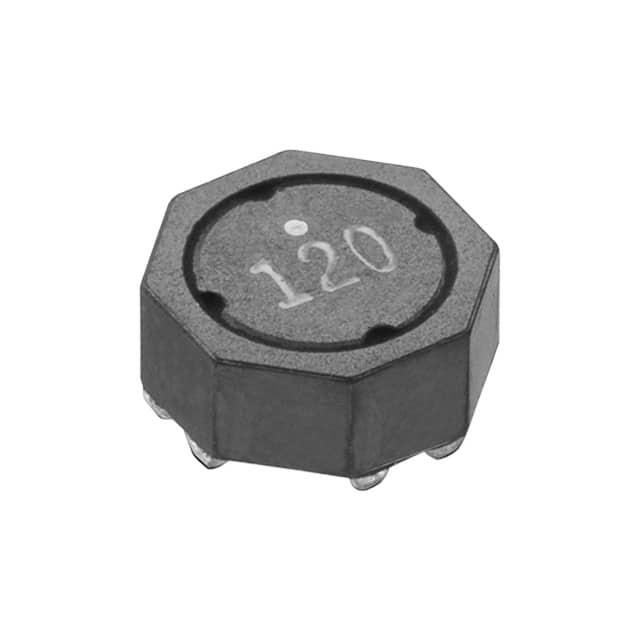

76889440150

产品分类: 其他电感
厂牌: WURTH
产品描述: 15μH 21MHz 355mΩ 2.8A 2.8A ±20% 标准安装,贴片安装 8mm*8mm*4.1mm
供应商型号: 2585787
供应商: 海外现货
标准整包数: 1
WURTH 其他电感 76889440150

76889440150概述


    产品简介


    WE-TDC HV SMD Coupled Inductor 是一款适用于通用电子设备的电感器。它具有双绕组设计,能够提供15μH的电感值,并且在各种应用场景中表现出色。主要功能包括提供稳定的电流输出和电磁干扰(EMI)抑制。这款电感器广泛应用于电源管理、信号隔离、通信设备及汽车电子等领域。

    技术参数


    以下是WE-TDC HV SMD Coupled Inductor的主要技术参数:
    - 尺寸(mm): 8.4 × 8.4 × 4.3
    - 标称电感(L1和L2): 15 μH ±20%
    - 额定电流(IR1和IR2): 1.25 A(ΔT=40 K)
    - 饱和电流(ISAT1和ISAT2): 2.8 A(|ΔL/L| < 10%)
    - 直流电阻(RDC1和RDC2): 300 mΩ typ., 355 mΩ max.
    - 自谐振频率(fRES): 21 MHz typ.
    - 绝缘测试电压: 2000 V (AC)
    - 额定电压(UR): 250 V (RMS) max.
    - 耦合系数(K): 0.98 typ.
    - 工作温度范围: -40 °C 到 +125 °C
    - 存储温度范围: -20 °C 到 +60 °C

    产品特点和优势


    WE-TDC HV SMD Coupled Inductor 的主要特点包括高精度的电感值和低直流电阻,保证了高效的电流传输。此外,其双绕组设计提供了更好的电磁干扰抑制能力。这一产品在电源管理和信号处理中表现出卓越的性能,使其成为工业和消费电子设备的理想选择。

    应用案例和使用建议


    应用案例
    1. 电源管理:在开关电源中,WE-TDC HV SMD Coupled Inductor 可以有效减少电压波动,提高系统的稳定性和效率。
    2. 信号隔离:在通信设备中,其双绕组设计可以实现信号的高效隔离,提高通信质量。
    3. 汽车电子:在汽车电源系统中,其高可靠性和紧凑的设计使其成为首选。
    使用建议
    - 确保焊接工艺符合技术要求,避免影响产品的可靠性。
    - 避免极端环境条件下的使用,确保电感器在正常的工作温度范围内运行。
    - 在需要电磁屏蔽的应用中,应考虑额外的屏蔽措施。

    兼容性和支持


    WE-TDC HV SMD Coupled Inductor 具有良好的兼容性,可以与多种电子设备集成。厂商 Würth Elektronik eiSos 提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:电感器在高温环境下无法正常工作。
    - 解决方案:确保电感器的温度不超过 +125°C,并采取适当的散热措施。

    2. 问题:电感器在焊接后出现开路或短路。
    - 解决方案:检查焊接工艺是否符合标准,并确认无机械损伤。

    3. 问题:电感器的自谐振频率低于预期。
    - 解决方案:重新校准测量设备或联系技术支持获取进一步指导。

    总结和推荐


    WE-TDC HV SMD Coupled Inductor 是一款性能优异、可靠性高的电感器,适用于多种电子设备和应用场景。凭借其出色的电感精度、低直流电阻和良好的兼容性,我们强烈推荐此产品用于电源管理、信号隔离和其他相关领域。购买和使用前,请务必详细阅读技术手册并遵循相关的操作指南,以确保最佳效果。

76889440150参数

参数
直流电阻(DCR) 355mΩ
额定电流 2.8A
Q值 -
测试频率 -
电感值 15μH
饱和电流(LSAT) 2.8A
自谐振频率(SRF) 21MHz
容差 ±20%
长*宽*高 8mm*8mm*4.1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

76889440150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

76889440150数据手册

厂牌 PDF简要描述 下载
WURTH 其他电感 WURTH 76889440150 76889440150数据手册

76889440150封装设计

查看详情并下载
Symbol
Footprint
3D Model
