74278043

产品分类: 磁芯
厂牌: WURTH
产品描述:
供应商型号: 3812722
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74278043

74278043概述


    产品简介

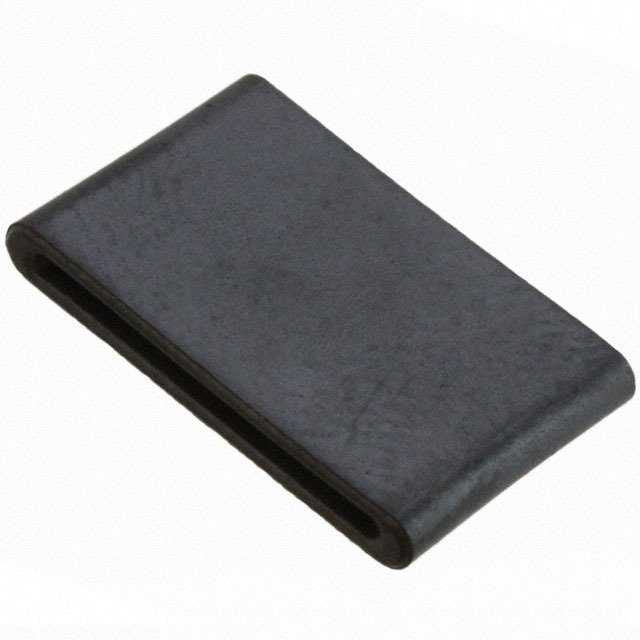

    WE-FLAT Flat Ferrite Core(74278043)
    WE-FLAT扁平磁芯是一种专为一般电子设备设计的电子元器件。它主要用于各种高频信号处理和电磁干扰抑制的应用场景。其典型应用包括但不限于无线通信设备、数据传输系统、汽车电子系统及工业控制装置等。

    技术参数


    尺寸
    - 长度:13.00 ±0.3 mm
    - 宽度:15.50 ±0.3 mm
    - 厚度:0.50 (+0.4, -0.0) mm
    - 焊盘宽度:10.00 ±0.3 mm
    - 引脚间距:2.00 ±0.3 mm
    适用电缆直径
    - 最大宽度:12.7 mm
    电气特性
    - 阻抗(25 MHz,1圈):13 Ω ±25%
    - 阻抗(100 MHz,1圈):31 Ω ±25%
    认证信息
    - 符合RoHS标准:[2011/65/EU&2015/863]
    - 符合REACH标准:[(EC)1907/2006]
    - 无卤素认证:符合JEDEC JS709B和IEC 61249-2-21标准
    工作条件
    - 操作温度范围:-25°C 至 +125°C
    - 存储条件:环境温度< 40°C;相对湿度< 75% RH

    产品特点和优势


    1. 高可靠性:经过严格测试,确保在广泛的工业和消费类电子产品中稳定运行。
    2. 低阻抗变化:在高频下表现出色,能够有效地抑制电磁干扰。
    3. 环保材料:无卤素材料,减少对环境的影响,符合RoHS和REACH标准。
    4. 广泛适用性:适用于多种高频应用场合,包括通信、汽车和工业控制系统。

    应用案例和使用建议


    应用案例
    - 无线通信设备:用于无线通信系统的射频信号滤波。
    - 汽车电子系统:提高车载电子系统的抗干扰能力。
    - 工业控制装置:增强设备在恶劣环境下的稳定性和耐用性。
    使用建议
    - 在组装过程中注意不要损坏磁芯,以免影响其电气性能。
    - 对于需要更高安全标准的应用,建议进行额外的测试和评估。
    - 使用过程中需考虑环境温度和湿度的变化,避免过高的温度和湿度对磁芯造成损害。

    兼容性和支持


    WE-FLAT扁平磁芯在标准包装中提供,适用于多种封装方式。Würth Elektronik公司提供全面的技术支持和售后服务,包括产品选型指导、技术支持和故障排除等。此外,公司还提供详细的测试报告和认证信息,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:磁芯的阻抗如何变化?
    解答:阻抗随频率变化而变化。在25 MHz时,阻抗为13 Ω ±25%,而在100 MHz时,阻抗为31 Ω ±25%。建议在选择磁芯时根据具体应用频率选择合适的型号。
    问题2:磁芯的最大适用温度是多少?
    解答:最大操作温度为+125°C。如果需要在更高温度下工作,请联系供应商获取更多信息。

    总结和推荐


    WE-FLAT扁平磁芯是一款高性能、高可靠性的电子元器件,特别适合应用于高频信号处理和电磁干扰抑制领域。其高可靠性、低阻抗变化和无卤素材料等特性使其在市场上具有较高的竞争力。我们强烈推荐使用这款产品,特别是在需要有效抑制电磁干扰和提高信号质量的应用中。
    如果您有任何疑问或需要更多技术支持,请随时联系Würth Elektronik公司的销售和技术支持团队。

74278043参数

参数
初始磁导率 -
有效磁导率 -
容差 -
电感系数(AI) -
直径 -
磁体体积 -
有效面积(Ae) -
磁路截面积 -
磁心因数(ΣI/A) -
磁芯材料 -
磁路长度 -
长*宽*高 10mm*15.5mm*2mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

74278043厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74278043数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74278043 74278043数据手册

74278043封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.4642
5+ ¥ 24.0408
10+ ¥ 24.0408
25+ ¥ 21.5405
50+ ¥ 21.1559
180+ ¥ 20.7712
900+ ¥ 20.7712
1800+ ¥ 20.7712
库存: 108
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.46
