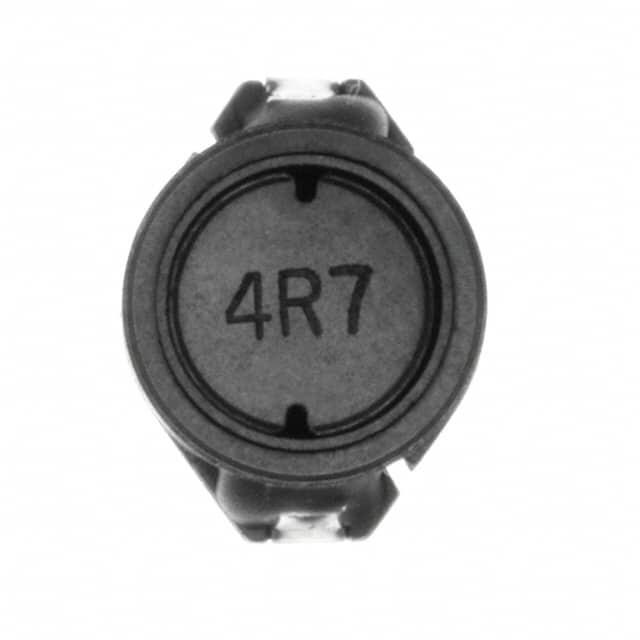

7445404

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 48MHz 4.7A 2.7A 4.7μH 40mΩ ±20% 标准安装,贴片安装 12.7mm*10mm*5.2mm
供应商型号: 1636085
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7445404

7445404概述


    产品简介


    WE-PD3 SMT Shielded Power Inductor(型号7445404)是一款专为一般电子设备设计和开发的表面贴装电感器。它通过先进的电磁屏蔽技术提供了出色的电磁干扰抑制能力。这款电感器主要用于通信设备、计算机系统、消费电子设备以及其他需要高效能电感组件的应用领域。

    技术参数


    - 尺寸(单位:毫米):
    - 长度:10.0 ± 0.2
    - 宽度:7.6 ± 0.3
    - 高度:2.5 ± 0.2
    - 厚度:4.9 ± 0.3
    - 直径:2.4 ± 0.2
    - 总长度:12.7 ± 0.2
    - 标记代码:4R7(表示电感量)
    - 额定电流:在温度升高40K时,最大值为2.7A
    - 饱和电流:当电感变化率小于10%时,典型值为4.7A
    - 直流电阻:在20°C时,最大值为0.034Ω
    - 自共振频率:典型值为48MHz
    - 认证:
    - 符合RoHS标准(2011/65/EU & 2015/863)
    - 符合REACH标准(EC)1907/2006
    - 符合无卤素标准(JEDEC JS709B)

    产品特点和优势


    WE-PD3 SMT Shielded Power Inductor具有以下特点和优势:
    - 电磁屏蔽:采用高磁导率材料作为电磁屏蔽层,有效抑制外部电磁干扰,提升系统稳定性。
    - 高性能电感:具备高精度的电感量调节范围,同时保持良好的温升特性和稳定性。
    - 低损耗设计:采用高效的磁芯材料和紧凑的设计结构,确保在高频应用中的低损耗。
    - 宽泛的工作温度范围:能够在-40°C到+125°C的范围内正常工作,适用于严苛的工业环境。

    应用案例和使用建议


    根据手册中的描述,WE-PD3 SMT Shielded Power Inductor广泛应用于通信设备、计算机系统和消费电子产品中。例如,在一个无线路由器中,它可以有效地滤波和稳定电源电压,提升整体系统的电磁兼容性。使用时建议:
    - 热管理:确保电感器的工作温度不超过制造商规定的最大值。
    - 电路布局:避免将电感器放置在产生大量热量的元件附近,以减少热应力。

    兼容性和支持


    - 兼容性:该产品设计用于标准的SMT工艺,能够与其他常用的表面贴装元件良好配合。
    - 支持:制造商提供全面的技术支持和可靠性评估服务,确保客户在设计和应用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:如何正确储存电感器?
    - 解决方案:在原包装内储存,避免暴露于阳光直射环境中。存储时间不应超过12个月。
    - 问题2:焊接过程中需要注意什么?
    - 解决方案:遵循规定的回流焊曲线进行焊接,确保焊接温度和时间符合技术要求。
    - 问题3:焊接后发现产品无法正常工作怎么办?
    - 解决方案:检查焊接质量,确认是否有虚焊或冷焊现象。必要时请联系技术支持。

    总结和推荐


    总体而言,WE-PD3 SMT Shielded Power Inductor凭借其卓越的电磁屏蔽能力和宽广的工作温度范围,在众多应用场景中表现出色。它适用于对电磁兼容性和性能要求较高的场合,是工程师们的理想选择。我们强烈推荐此产品用于需要高性能电感器的各种应用中。

7445404参数

参数
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 4.7A
自谐振频率(SRF) 48MHz
容差 ±20%
直流电阻(DCR) 40mΩ
额定电流 2.7A
Q值 -
长*宽*高 12.7mm*10mm*5.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
