744032006

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 25MHz 1.1A 420mA 20@1MHz 6.8μH 400mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*2.3mm
供应商型号: 1800385RL
供应商: element14
标准整包数: 5

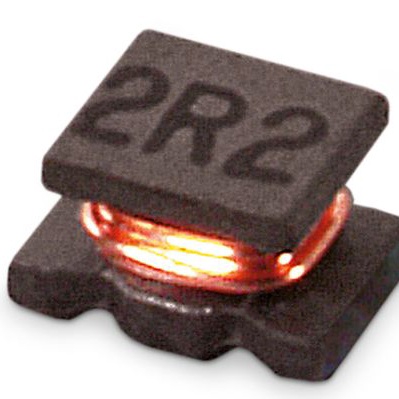

WURTH 贴片电感 744032006

744032006概述


    产品简介


    WE-LQ SMT Power Inductor 是一款适用于通用电子设备的表面贴装电感器。其主要功能是储存电磁能量,并能够在电路中起到滤波、储能及阻抗匹配等作用。这款电感器广泛应用于通信设备、电源管理系统、汽车电子等领域,以满足不同的电路设计需求。

    技术参数


    | 参数 | 值 | 单位 | 允许公差 |
    ||
    | 尺寸 | 12.1 x 10 x 4.5 | mm | ±0.3 |
    | 标称电感值 | 6.8 | µH | ±20% |
    | 额定电流 | 0.42 | A | max |
    | 饱和电流 | 1.1 | A | typ |
    | 直流电阻 | 0.4 | Ω | max |
    | 自谐振频率 | 25 | MHz | typ |
    | Q 因子 | 20 | typ

    产品特点和优势


    WE-LQ SMT Power Inductor 的优势在于其高可靠性、紧凑尺寸和出色的电气性能。其额定电流为0.42A,饱和电流为1.1A,直流电阻仅为0.4Ω,自谐振频率高达25MHz。这些特性使其特别适合于高频信号处理和电力传输系统。此外,它符合RoHS、REACH等环保标准,并且是无卤素的,使其成为绿色电子产品设计的理想选择。

    应用案例和使用建议


    WE-LQ SMT Power Inductor 已被广泛应用于多种场合,例如:
    - 通信设备:用于电源管理模块,提高电源转换效率。
    - 汽车电子:用于发动机控制单元(ECU)中,以提升信号处理能力。
    - 工业控制系统:用于电机驱动和逆变器系统中,提高系统的稳定性和可靠性。
    使用建议:
    - 在焊接过程中应严格按照规定的温度曲线进行,避免损坏电感器。
    - 清洗过程中应避免使用可能损害电感器绝缘层的清洗剂,推荐使用酒精擦拭。

    兼容性和支持


    该产品支持标准的表面贴装技术(SMT),并且在生产线上需要遵循严格的温度曲线。厂商提供详细的技术支持和售后服务,确保客户能够顺利使用和维护此产品。

    常见问题与解决方案


    1. 问题:焊接时出现焊点不牢固的情况。
    解决方案:确保焊接过程中的温度曲线符合规定,避免过高的焊接温度。

    2. 问题:长时间存储后发现焊接不良。
    解决方案:请在12个月内使用该产品,并确保存储条件良好。

    总结和推荐


    总体而言,WE-LQ SMT Power Inductor 是一款高度可靠的电感器,具有出色的电气性能和紧凑的设计,适用于多种应用场景。无论是从可靠性的角度还是从性能的角度来看,都值得推荐给工程师们在设计中考虑使用。

744032006参数

参数
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 400mΩ
额定电流 420mA
Q值 20@1MHz
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 1.1A
长*宽*高 3.2mm*2.5mm*2.3mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744032006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744032006数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744032006 744032006数据手册
