首页  >  产品百科  >  74279221111

74279221111

产品分类: 磁珠
厂牌: WURTH
产品描述: 5.4A 110Ω@100MHz 15mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: C6848492
供应商: 国内现货
标准整包数: 5

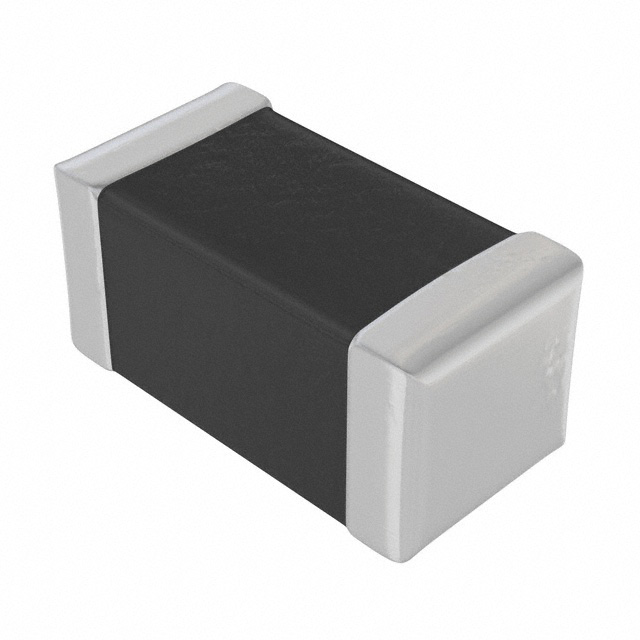

WURTH 磁珠 74279221111

74279221111概述


    产品简介


    WE-MPSB EMI Multilayer Power Suppression Bead(多层电源抑制磁珠)是一款专为通用电子设备设计的高电流电磁干扰抑制组件。这类电子元器件的主要功能是通过抑制高频电磁干扰来确保设备的稳定运行。典型的应用领域包括通信设备、计算机、工业控制设备以及各种需要减少电磁干扰的场合。

    技术参数


    - 尺寸: [mm] 1.1 ±0.2, 1.6 ±0.2, 3.2 ±0.2, 0.5 ±0.3
    - 推荐焊盘图案: 宽带/高速:W = 4.2 mm;高电流:W = 5.2 mm
    - 阻抗(100 MHz): 110 Ω ±25%
    - 最大阻抗(150 MHz): 118 Ω typ.
    - 额定电流(ΔT = 40 K): 5400 mA max.
    - 直流电阻(@ 20 °C): 15 mΩ max.;9.5 mΩ typ.
    - 认证: RoHS, REACH, 氟素物质自由,符合JEDEC和IEC标准

    产品特点和优势


    1. 高电流处理能力: 可承受高达5400 mA的最大电流,适合高功率应用。
    2. 优异的电磁干扰抑制: 阻抗低且频率范围广,适用于多种高频电路。
    3. 高可靠性: 符合多项国际标准,如RoHS、REACH等,确保长期使用稳定性。
    4. 宽温度范围: 工作温度范围从-55°C到+125°C,适用于恶劣环境。
    5. 高效封装: 采用先进的包装技术,保证焊接和运输过程中的稳定性。

    应用案例和使用建议


    应用案例: 这类磁珠通常用于通信设备的电源线路上,以抑制开关电源产生的高频噪声,保护下游敏感电路不受干扰。此外,在高速数据传输设备中,也可有效减少信号干扰。
    使用建议:
    - 合理布局: 尽量靠近电源输入端,以便更好地吸收高频噪声。
    - 温度监控: 在高负载情况下,确保监测温度,避免过热损坏。
    - 正确选择型号: 根据实际电流需求选择不同型号的磁珠,以确保最佳效果。

    兼容性和支持


    - 兼容性: 适用于所有支持表面贴装技术(SMT)的设备。
    - 支持: 厂商提供详细的安装指南和技术支持,确保顺利应用。

    常见问题与解决方案


    1. 问: 磁珠的最大电流是多少?
    - 答: 最大电流为5400 mA(ΔT = 40 K),但不应长时间使用超过此值,否则可能导致过热损坏。

    2. 问: 如何防止磁珠在焊接过程中受损?
    - 答: 使用合适的回流焊曲线进行焊接,确保焊接温度和时间符合技术规范。
    3. 问: 存储条件有什么要求?
    - 答: 产品应在原始包装中存储,温度低于40°C,湿度低于75%,且需在发货后的12个月内使用。

    总结和推荐


    总结: WE-MPSB EMI Multilayer Power Suppression Bead在处理高电流和抑制电磁干扰方面表现出色,尤其适合需要高性能电磁屏蔽的场合。它具有广泛的工作温度范围和高可靠性,确保在多种环境下稳定运行。
    推荐: 综合考虑其优良的性能和广泛的适用性,我们强烈推荐这款磁珠用于需要电磁干扰抑制的应用中。但在使用时需注意遵守厂商提供的操作和安全指导。

74279221111参数

参数
阻抗@频率 110Ω@100MHz
直流电阻(DCR) 15mΩ
额定电流 5.4A
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74279221111厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74279221111数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 74279221111 74279221111数据手册

74279221111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7431
50+ ¥ 1.477
150+ ¥ 1.3629
500+ ¥ 1.2206
库存: 175
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 8.71
直接购买
加入购物车
