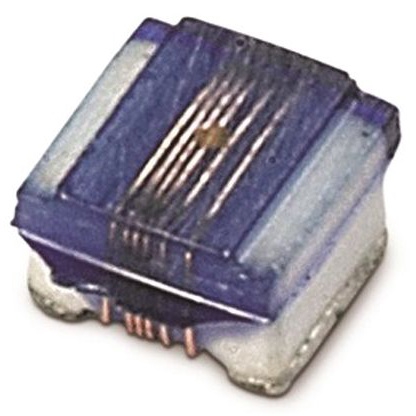

744760136A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 2GHz 500mA 60@500MHz 36nH 180mΩ ±5% 0805 贴片安装 2mm*1.25mm*1.4mm
供应商型号: 732-744760136ATR-ND
供应商: Digi-Key
标准整包数: 2000
WURTH 贴片电感 744760136A

744760136A概述

    高质量电子元器件产品技术手册:WE-KI SMT Wire Wound Ceramic Inductor

    产品简介


    本技术手册介绍了型号为744760136A的WE-KI SMT Wire Wound Ceramic Inductor(贴片式线绕陶瓷电感)。这种电子元器件专为一般电子设备设计,主要用于改善电路中的信号处理能力。它采用独特的线绕技术和陶瓷材料,确保了高可靠性和稳定的电气性能。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0805 (尺寸: 2.0 ± 0.2 mm × 1.25 ± 0.2 mm × 0.5 mm ref.) |
    | 标记 | 36N (表示电感值为36 nH) |
    | 推荐焊盘图案 | 0.75 mm, 0.92 mm, 1.2 mm |
    | 额定电流 | 最大500 mA (温升ΔT = 15 K) |
    | 直流电阻 | 最大0.18 Ω (20 °C时) |
    | 自谐振频率 | 最小2000 MHz |
    | 品质因数 (Q值) | 500 MHz时最小60 |
    | 认证标准 | 符合RoHS标准、REACh标准、无卤素标准等 |

    产品特点和优势


    1. 高可靠性:该电感器通过严格的AEC-Q200 Grade 1认证,适用于需要高可靠性的电子产品。
    2. 低损耗:具有较低的直流电阻和较高的品质因数,确保了较低的能量损耗。
    3. 环境适应性强:能够在-40°C至+125°C的温度范围内正常工作。
    4. 环保材料:符合RoHS和REACh标准,同时无卤素,更加环保。

    应用案例和使用建议


    - 应用案例:适用于电源管理、无线通信、消费电子等领域。例如,在电源滤波器和阻抗匹配电路中发挥重要作用。
    - 使用建议:在焊接过程中,请务必遵循推荐的回流焊曲线,以避免损坏电感器。同时,避免暴露在高温环境下,以防损坏电感器内部结构。

    兼容性和支持


    该电感器与大多数通用PCB材料兼容。Würth Elektronik提供全面的技术支持,包括产品文档、样品寄送、设计咨询服务等。如需更多信息,可访问官方网站或联系当地销售代表。

    常见问题与解决方案


    1. 问题:焊接后电感器出现开路现象。
    - 解决方法:检查焊接过程是否遵循推荐的焊接曲线。若不符合要求,重新进行焊接。

    2. 问题:长期存储后出现引脚腐蚀。
    - 解决方法:确保电感器在原始包装内存储,且时间不超过12个月。如果超过12个月,建议在使用前进行质量检查。

    总结和推荐


    综合来看,型号为744760136A的WE-KI SMT Wire Wound Ceramic Inductor是一款高性能、高可靠性的电感器,适用于多种应用场合。它的优良性能和广泛的兼容性使其成为许多电子工程师的理想选择。建议在购买前仔细阅读相关技术资料,以确保正确使用该产品。

744760136A参数

参数
容差 ±5%
直流电阻(DCR) 180mΩ
额定电流 500mA
Q值 60@500MHz
测试频率 250MHz
电感值 36nH
饱和电流(LSAT) -
自谐振频率(SRF) 2GHz
长*宽*高 2mm*1.25mm*1.4mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
