74436411000

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 13.55MHz 21.5A 36A 10μH 1.441mΩ ±15% 2815 标准安装,贴片安装 28mm*19.4mm*15.4mm
供应商型号: 1683332
供应商: 海外现货
标准整包数: 1

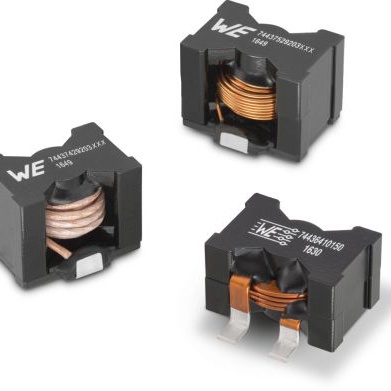

WURTH 贴片电感 74436411000

74436411000概述

    WE-HCF SMT High Current Inductor

    1. 产品简介


    WE-HCF SMT High Current Inductor(型号:74436411000) 是一款专为通用电子设备设计的表面贴装电感器。这款电感器以其高电流承载能力著称,适用于多种电子应用场合,如电源管理、电信设备及消费电子等领域。

    2. 技术参数


    - 尺寸:
    - 长度:最大 28.0 mm
    - 宽度:最大 19.4 mm
    - 高度:最大 15.4 mm

    - 引脚规格:
    - 第三引脚仅用于稳定性

    - 电气特性:
    - 标称电感量:10 µH ±15%
    - 额定电流:在温升为 50K 时可达 36 A(最大值)
    - 饱和电流:当 ΔL/L < 30% 时为 21.5 A(典型值)
    - 直流电阻:1.31 mΩ ±10%
    - 自谐振频率:13.55 MHz(典型值)

    3. 产品特点和优势


    WE-HCF SMT High Current Inductor 具备多项独特的功能和优势:
    - 高电流承载能力:能够在各种环境中保持稳定的电流承载性能,满足多种应用需求。
    - 可靠性:采用高品质材料制造,符合RoHS、REACH、无卤素标准,确保长期可靠运行。
    - 温度适应性强:可在 -40°C 到 +125°C 的宽温度范围内正常工作,满足严苛环境下的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理:适用于各类电源模块,确保电源的稳定输出。
    - 电信设备:适合于需要高效能传输的通信设备,提升整体系统效率。
    - 消费电子:广泛应用于各类消费电子产品中,提供高效的电能转换和管理。
    使用建议:
    - 在组装过程中遵循推荐的回流焊接曲线,确保焊接质量和产品寿命。
    - 存储条件需严格按照制造商要求,避免长时间暴露于高温或潮湿环境中,以保证产品性能不受影响。

    5. 兼容性和支持


    - 兼容性:本产品与其他标准SMT工艺兼容,易于集成到现有系统中。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后维护,确保用户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    问题1:电感器出现过热现象。
    解决方案:检查实际工作电流是否超过额定电流范围,如有必要可增加散热措施。
    问题2:焊接过程中出现不良焊接点。
    解决方案:确保焊接工艺符合推荐的回流焊曲线,检查焊接设备的参数设置。

    7. 总结和推荐


    综合评估:
    - 优点:具备高电流承载能力和宽温度适应性,可靠性高,特别适用于电力管理和高可靠性要求的应用场景。
    - 适用性:广泛适用于各种高电流需求的电子系统中。
    推荐:WE-HCF SMT High Current Inductor 非常适合对电流承载能力和稳定性有较高要求的电子设备。如果您正在寻找一款性能稳定且具有优良温度特性的电感器,我们强烈推荐使用此款产品。

74436411000参数

参数
直流电阻(DCR) 1.441mΩ
额定电流 36A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 21.5A
自谐振频率(SRF) 13.55MHz
容差 ±15%
长*宽*高 28mm*19.4mm*15.4mm
通用封装 2815
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

74436411000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74436411000数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74436411000 74436411000数据手册

74436411000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 74.9755
8+ ¥ 56.3228
15+ ¥ 55.1078
库存: 19
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 74.97
