7449150111

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 374MHz 22A 186@100MHz 111nH 2.11mΩ ±20% 1010 标准安装,贴片安装 10mm*10mm*6.9mm
供应商型号: 2777660
供应商: 海外现货
标准整包数: 1

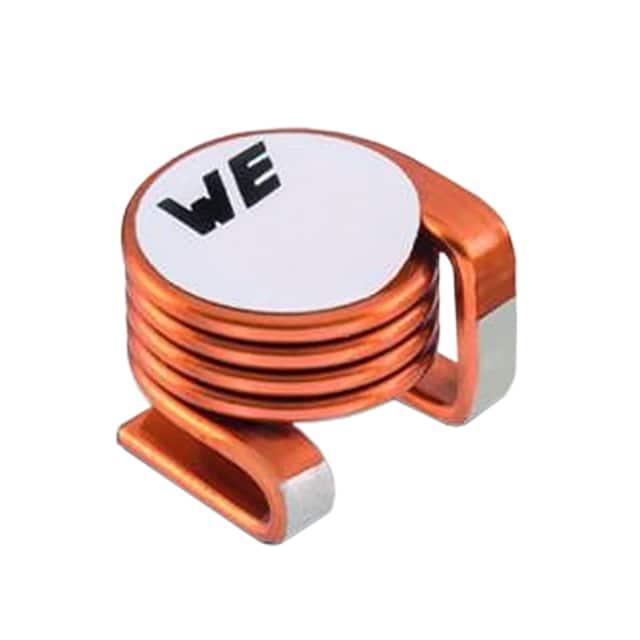

WURTH 贴片电感 7449150111

7449150111概述

    高电流空气线圈产品技术手册

    1. 产品简介


    本产品为Würth Elektronik eiSos GmbH & Co. KG开发的一款高电流空气线圈(型号:7449150111)。它属于一种通用型电子元器件,主要用于一般电子设备中。该线圈的设计和制造标准适用于对安全性和可靠性要求不特别高的应用场合。需要注意的是,若需用于航空、医疗、运输信号等高安全性要求的应用,则需要额外签订特定协议并进行相应的可靠性评估。

    2. 技术参数


    - 尺寸规格:
    - 外形尺寸:10.50 x 10.50 mm(长x宽)
    - 最大高度:24.00 mm
    - 引脚间距:2.50 mm
    - 电感值: 1 MHz时111 nH(±20%公差)
    - 品质因数(Q): 100 MHz时为186(典型值)
    - 直流电阻(Rdc): 在20°C下最大值为2.11 mΩ
    - 额定电流(Ir): 当温升40K时为22 A(最大值)
    - 自谐振频率(fres): 典型值为374 MHz
    - RoHS/REACH认证: 符合欧盟RoHS 2011/65/EU和REACH 2015/863指令
    - 无卤素认证: 符合JEDEC JS709B及IEC 61249-2-21标准

    3. 产品特点和优势


    - 高电流承受能力: 能够处理大电流,适合于电力系统中的滤波和储能应用。
    - 低直流电阻: 减少了能耗,提高了能效。
    - 优良的品质因数(Q): 有助于提高信号质量和降低失真。
    - 适应性强: 可在广泛的温度范围和电气条件下稳定工作,适合多种复杂应用场景。
    - 认证齐全: 符合多项国际环保标准,适用于绿色电子设备制造。

    4. 应用案例和使用建议


    - 开关电源: 线圈可用作储能元件,在开关电源中提供稳定的输出电压。
    - 射频电路: 高品质因数使其成为RF放大器和振荡器的理想选择。
    - 汽车电子: 适用于电动车电池管理系统中的储能和滤波需求。
    - 工业控制: 高电流能力和稳定性使其适用于工业控制系统的电流滤波和稳定。
    使用建议:
    - 保持良好的焊接温度曲线,以确保最佳的电气连接质量。
    - 注意环境温度和湿度的影响,避免长期暴露在极端环境中。
    - 定期检查线圈状态,尤其是长时间存储后,确保其性能不受影响。

    5. 兼容性和支持


    - 本产品可与多种电路板和组件兼容,具体兼容性请参考制造商提供的详细信息。
    - Würth Elektronik eiSos GmbH & Co. KG提供技术支持和售后服务,包括焊接工艺指导和应用咨询。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊。
    - 解决方案: 确保焊接温度符合制造商规定的焊接温度曲线,并严格遵守焊接操作规程。

    - 问题2: 环境条件变化导致性能下降。
    - 解决方案: 使用过程中注意保持适宜的工作温度和湿度,避免长时间暴露在极端环境中。

    - 问题3: 存储时间过长造成损坏。
    - 解决方案: 产品应在出厂后12个月内使用完毕,如需长期存储,应按照原包装条件存放,并定期检查终端焊接状况。

    7. 总结和推荐


    总的来说,这款高电流空气线圈是一款高性能、高可靠性的产品,非常适合用于开关电源、射频电路、汽车电子和工业控制等领域。其出色的电气性能和全面的认证使其在多种应用场景中表现出色。尽管如此,由于其特定的应用限制,不建议直接应用于航空、医疗等高安全性要求的场合,除非经过特殊设计验证和评估。对于符合其设计目的的一般电子设备应用,推荐使用此款高电流空气线圈。

7449150111参数

参数
测试频率 1MHz
电感值 111nH
饱和电流(LSAT) -
自谐振频率(SRF) 374MHz
容差 ±20%
直流电阻(DCR) 2.11mΩ
额定电流 22A
Q值 186@100MHz
长*宽*高 10mm*10mm*6.9mm
通用封装 1010
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7449150111厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7449150111数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7449150111 7449150111数据手册

7449150111封装设计

查看详情并下载
Symbol
Footprint
3D Model
