首页  >  产品百科  >  74477450012

74477450012

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 250MHz 14A 10A 120nH 4mΩ ±20% 5820 标准安装,贴片安装 5.8mm*5.2mm*2.3mm
供应商型号: 7742704
供应商: 海外现货
标准整包数: 1

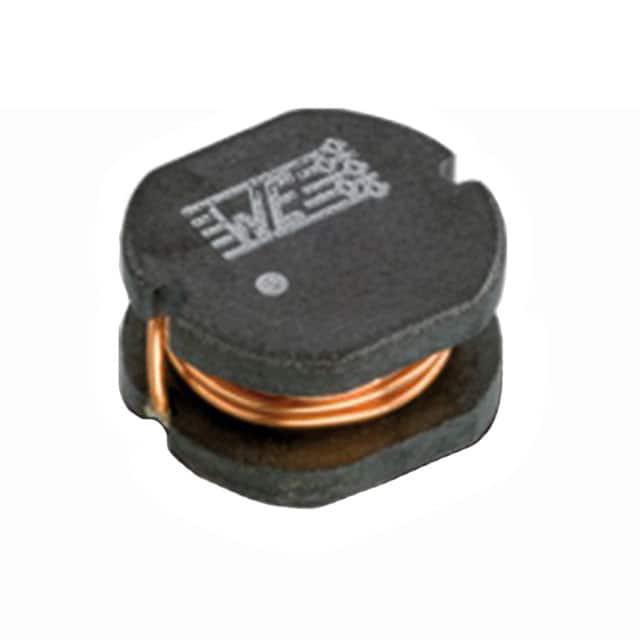

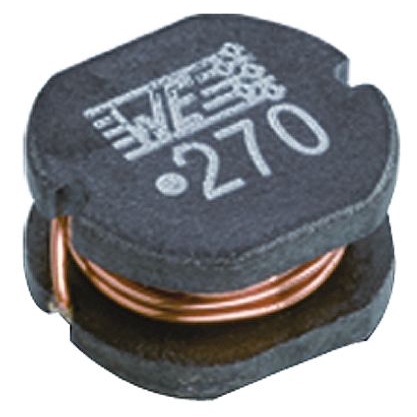

WURTH 贴片电感 74477450012

74477450012概述

    SMD-SPEICHERDROSSEL WE-PD2 技术手册解析

    产品简介


    SMD-SPEICHERDROSSEL WE-PD2 是一款适用于广泛电子设备的小型电感器,主要用于电源管理、滤波和能量储存。该产品具有紧凑的设计,可以有效提高电路的稳定性和效率。由于其高效的性能和可靠性,该电感器在通信设备、计算机系统、消费电子、工业控制等多个领域都有着广泛应用。

    技术参数


    SMD-SPEICHERDROSSEL WE-PD2 的主要技术参数如下:
    - 机械尺寸:A = 2.15 mm,B = 1.7 mm,C = 6 mm,D = 5.5 mm,E = 2 mm,F = 2.0 mm(±0.3 mm),G = 1.75 mm(±0.1 mm),H = 5.5 mm(±0.05 mm)
    - 电感值:典型值为 33 µH(@ 100 kHz / 10 mA,20°C),变化率 < 10%
    - 直流电阻(DC-resistance):典型值 2.50 mΩ(@ 20°C)
    - 额定电流:10.00 A(@ 20°C)
    - 饱和电流:14.00 A
    - 自谐振频率(self-resonant frequency):250 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 环境温度范围:-40°C 至 +85°C

    产品特点和优势


    SMD-SPEICHERDROSSEL WE-PD2 的主要特点和优势包括:
    - 高精度电感:提供准确稳定的电感值,适用于精密的电源管理和信号处理应用。
    - 低直流电阻:确保在大电流应用中具有较低的能量损耗。
    - 高饱和电流:保证在高电流环境下仍然保持较高的电感性能。
    - 广泛的温度适应性:能够在极端环境下正常工作,确保系统的稳定运行。
    - 优良的自谐振频率:适合高频应用,提高整体系统效率。

    应用案例和使用建议


    SMD-SPEICHERDROSSEL WE-PD2 广泛应用于各种电子产品中,如:
    - 电源管理模块:用于稳定电源输出,提升电源转换效率。
    - 信号处理电路:用于滤波和信号耦合,减少噪声干扰。
    - 通信设备:用于提高信号传输质量和稳定性。
    使用建议:
    - 在高温环境中使用时,注意监控电感器的工作温度,避免超过最大允许温度。
    - 确保焊点质量良好,以减少焊接缺陷带来的潜在问题。
    - 遵循制造商的测试条件,进行必要的电气和机械测试,确保可靠性和稳定性。

    兼容性和支持


    SMD-SPEICHERDROSSEL WE-PD2 与标准的 SMD 生产线设备兼容,可用于自动贴片机的生产和组装。Würth Elektronik eiSos GmbH 提供全面的技术支持,包括安装指南、设计手册和技术文档。此外,公司还提供售后服务和维修服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题:电感值不稳定
    - 解决方案:检查焊接质量,确保焊点牢固且无虚焊。
    - 问题:温度过高
    - 解决方案:适当降低电流负载或增加散热措施。
    - 问题:电感器损坏
    - 解决方案:检查焊接条件和电路设计,确保正确安装和使用。

    总结和推荐


    SMD-SPEICHERDROSSEL WE-PD2 作为一款高性能电感器,在多个领域都有着显著的应用价值。其优秀的电性能、广泛的工作温度范围以及良好的兼容性,使其成为众多电子设备的理想选择。综上所述,我们强烈推荐 SMD-SPEICHERDROSSEL WE-PD2 用于需要高精度电感值和可靠性的应用场合。

74477450012参数

参数
Q值 -
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 14A
自谐振频率(SRF) 250MHz
容差 ±20%
直流电阻(DCR) 4mΩ
额定电流 10A
长*宽*高 5.8mm*5.2mm*2.3mm
通用封装 5820
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74477450012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74477450012数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74477450012 74477450012数据手册

74477450012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.7975
库存: 1862
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.79
直接购买
加入购物车
