7447714330

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 11.1MHz 2.9A 2.5A 33μH 79mΩ ±20% 标准安装,贴片安装 10mm*10mm*5mm
供应商型号: 2082681
供应商: 海外现货
标准整包数: 1

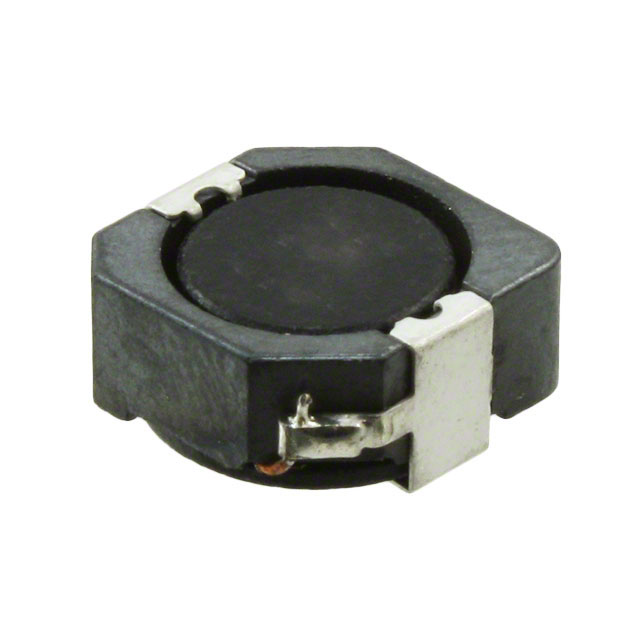

WURTH 贴片电感 7447714330

7447714330概述

    # WE-PD性能SMT屏蔽功率电感器技术手册

    产品简介


    基本介绍
    WE-PD性能SMT屏蔽功率电感器(型号:7447714330)是一款专为通用电子设备设计的高性能SMD元件。它通过采用屏蔽结构实现了优异的抗电磁干扰能力,适用于多种电源管理和滤波场景。产品以其出色的性能、紧凑的设计和稳定的电气特性,在工业控制、通信设备及消费电子领域得到广泛应用。

    技术参数


    | 参数名称 | 规格范围 | 单位 | 备注 |
    ||
    | 尺寸 | 10.5 x 10.4 mm | mm | 高度约5 mm |
    | 额定电流 | ≤2.5 A | A | (温升40 K时) |
    | 饱和电流 | ≈2.9 A | A | ΔL/L < 10% |
    | 标称电感值 | 33 µH | µH | ±20% 允许偏差 |
    | 直流电阻(典型值) | 66 mΩ | mΩ | 20°C时测量 |
    | 直流电阻(最大值) | 79 mΩ | mΩ | 20°C时测量 |
    | 自谐振频率 | 11.1 MHz | MHz | 工作频率限制 |
    | 工作电压 | ≤120 V | V | 最大额定值 |
    | 环境温度 | -40°C 至 +150°C | °C | 操作和存储条件 |

    产品特点和优势


    特点
    1. 屏蔽设计:独特的磁屏蔽设计显著降低电磁干扰,适合高频噪声敏感的应用场景。
    2. 宽工作温度范围:-40°C 至 +150°C 的温度适应性使其在严苛环境下表现稳定。
    3. 高饱和电流:典型饱和电流可达2.9 A,能够承受较大负载冲击。
    4. 低直流电阻:提供高效率电源管理,减少能量损耗。
    5. 合规性认证:符合RoHS、REACH、Halogen-Free标准,满足环保要求。
    优势
    - 产品可靠性高,寿命长,可应用于严苛工况。
    - 优异的电气性能使其成为电源转换和滤波的理想选择。
    - 紧凑设计节省PCB空间,同时保持良好的散热性能。

    应用案例和使用建议


    应用场景
    1. 电源管理模块:用于DC-DC转换器的输入和输出滤波。
    2. 通信设备:网络路由器、交换机中的信号过滤。
    3. 消费电子:手机充电器、适配器中的稳压电路。
    使用建议
    1. PCB布局优化:确保屏蔽罩下方无通孔和敏感走线,避免对信号产生干扰。
    2. 热管理:高温环境中建议增加散热片以维持正常运行。
    3. 焊接工艺:遵循推荐的回流焊曲线(260°C),确保焊接质量。
    4. 长期存储:建议在12个月内使用,避免长时间存放导致端子氧化。

    兼容性和支持


    兼容性
    WE-PD电感器与主流的SMD贴片焊接设备兼容,适用于Tape & Reel包装工艺,支持自动贴装。
    支持信息
    - 生产商:Würth Elektronik eiSos GmbH & Co. KG
    - 客户服务:Tel. +49 (0) 79 42 945 - 0
    - 官网:[www.we-online.com](http://www.we-online.com)

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子焊接不良 | 检查焊接曲线是否符合推荐标准 |
    | 温度过高导致性能下降 | 添加散热措施,改善通风条件 |
    | 使用过程中出现啸叫噪音 | 确保音频信号不高于设备承载能力 |
    | 存储超过12个月后性能异常 | 更新库存管理策略,缩短存放时间 |

    总结和推荐


    综合评估
    WE-PD性能SMT屏蔽功率电感器凭借其高电感精度、优异的饱和电流能力和低功耗设计,展现了卓越的性能。它适用于多种电源管理和滤波场景,特别是在对电磁兼容性要求较高的应用中表现出色。
    推荐意见
    鉴于其出色的性能、合理的成本和广泛的应用范围,强烈推荐WE-PD电感器作为通用电子设备中的首选电感元件。特别是对于需要严格电磁屏蔽和高效能表现的设计项目,它无疑是一个理想的选择。

7447714330参数

参数
自谐振频率(SRF) 11.1MHz
容差 ±20%
直流电阻(DCR) 79mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 2.9A
长*宽*高 10mm*10mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447714330厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447714330数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447714330 7447714330数据手册
