74439370068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 10.5MHz 46A 15A 20 6.8μH 4.1mΩ ±20% 1510 标准安装,贴片安装 16.4mm*15.4mm*10mm
供应商型号: 2666764
供应商: 海外现货
标准整包数: 1

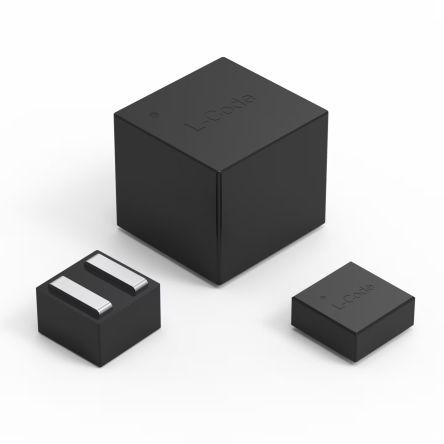

WURTH 贴片电感 74439370068

74439370068概述

    WE-XHMI SMT Power Inductor 技术手册

    产品简介


    WE-XHMI 是一款表面贴装(SMT)功率电感器,专为一般电子设备的设计和开发而制。它在通用电子设备中的广泛应用展示了其稳定可靠的性能。这款电感器能够满足基本的电路设计需求,尤其适用于需要高效率电感器的应用场合。

    技术参数


    | 参数 | 规格 | 单位 | 公差 |
    ||
    | 尺寸 | 15.10 x 10.0 x 16.4 mm | [mm]
    | 重量 | 0.9 g ± 0.3 g | g
    | 印记 | 开始绕组标记
    | 感应值(L) | 6.8 µH ±20% |
    | 额定电流(IR) | 15 A | max.
    | 工作温度 | -40°C 到 +85°C
    | 储存条件 | <40°C; <75% RH
    | RoHS 认证 | 符合
    | REACH 认证 | 符合
    | 防卤素 | 符合

    产品特点和优势


    1. 高性能感应值:6.8 µH,±20% 的公差范围保证了其稳定的工作表现。
    2. 高电流承载能力:最大额定电流为 15 A,在多种应用中表现出色。
    3. 宽工作温度范围:-40°C 到 +85°C,确保其在极端环境下仍能正常运行。
    4. 认证标准严格:符合 RoHS, REACH, 和防卤素等环保要求,适用于环保要求严格的场合。
    5. 高可靠性:AEC-Q200 Grade 1 认证,适用于汽车电子和工业电子领域。

    应用案例和使用建议


    - 典型应用:电源管理、滤波器、DC-DC 转换器等。
    - 使用建议:
    - 确保焊接过程遵循制造商指定的回流焊曲线。
    - 在清洗过程中避免使用刷子,以防损坏细线。
    - 注意温度上升,确保操作温度不超过最大温度限制。

    兼容性和支持


    - 兼容性:适用于多数标准 SMT 设备,能够与其他主流电子产品良好配合。
    - 支持和维护:Würth Elektronik 提供详细的在线文档和教程,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:焊接后出现连接不良。
    - 解决方案:检查焊接温度曲线是否正确,确保焊接过程中没有损坏电感器。
    2. 问题:长时间储存导致焊接困难。
    - 解决方案:确保产品在一年内使用,遵守存储条件以保持焊接质量。
    3. 问题:使用过程中发出异常声音。
    - 解决方案:确认是否有音频频率信号影响,调整信号源或选择适当的电感器型号。

    总结和推荐


    综上所述,WE-XHMI SMT 功率电感器具备高精度、高可靠性和广泛的工作温度范围,非常适合于多种应用场景。无论是电源管理还是滤波器设计,它都能提供稳定的性能表现。尽管有一些使用限制,但在正确处理和维护的前提下,该产品是值得推荐的选择。强烈建议在实际项目中考虑使用此产品。

74439370068参数

参数
电感值 6.8μH
饱和电流(LSAT) 46A
自谐振频率(SRF) 10.5MHz
容差 ±20%
直流电阻(DCR) 4.1mΩ
额定电流 15A
Q值 20
测试频率 100KHz
长*宽*高 16.4mm*15.4mm*10mm
通用封装 1510
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74439370068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74439370068数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74439370068 74439370068数据手册

74439370068封装设计

查看详情并下载
Symbol
Footprint
3D Model
