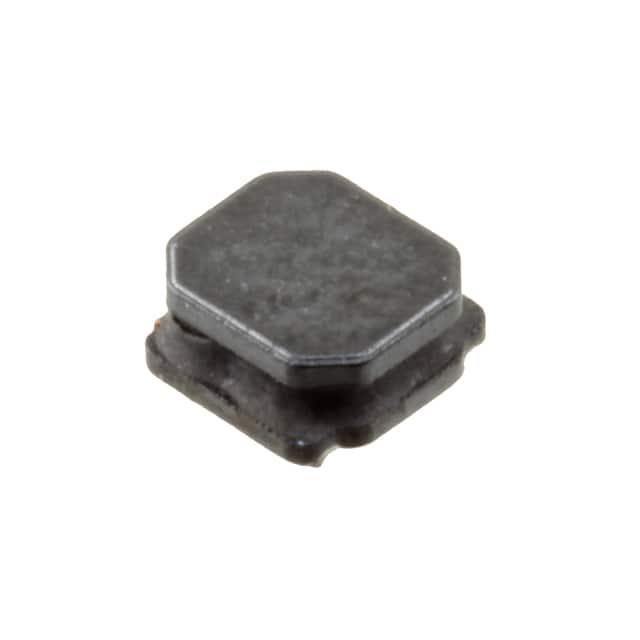

74404052680

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 9.2MHz 800mA 620mA 68μH 769mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2mm
供应商型号: 3237501
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 74404052680

74404052680概述

    WE-LQS SMT Semi-Shielded Power Inductor: Comprehensive Technical Guide

    1. 产品简介


    WE-LQS SMT Semi-Shielded Power Inductor 是一款专为通用电子设备设计的半屏蔽式表面贴装功率电感器。其主要功能是在电子电路中储存能量,提供滤波和平滑电流等功能。它广泛应用于通信设备、电源管理、消费电子产品等多个领域。

    2. 技术参数


    - 尺寸(毫米):5 ±0.2 x 4 ±0.2 x 4.6 ±0.2 x 5 ±0.2 x 2 max. x 1.25 ±0.1
    - 比例尺:5:1
    - 产品标记:
    - 起始绕组位置
    - 标记 680(电感码)
    - 推荐焊盘图案(毫米):4.5 x 2.3 x 1.6
    - 比例尺:5:1
    - 电气特性:
    - 电感量(L):100 kHz/1 V 下为 68 µH ±20%
    - 额定电流(IR):当 ΔT = 40 K 时为 0.62 A 最大
    - 饱和电流(ISAT):当 |ΔL/L| < 30% 时为 0.8 A 典型值
    - 直流电阻(RDC):在 20 °C 下为 769 mΩ ±20%
    - 自谐振频率(fres):典型值为 9.2 MHz
    - 工作电压(VDC):最大值为 120 V
    - 认证:
    - 符合 RoHS 标准 [2011/65/EU&2015/863]
    - 符合 REACh 标准 [(EC)1907/2006]
    - 符合无卤素标准 [JEDEC JS709B] 和 [IEC 61249-2-21]
    - 符合 AEC-Q200 级别 1 标准
    - 环境条件:
    - 工作温度:-40°C 至 +125°C
    - 存储条件(原始包装):<40°C;<75% 湿度
    - 防潮等级(MSL):1

    3. 产品特点和优势


    - 半屏蔽设计:有效减少外部磁场干扰,提高电磁兼容性。
    - 高可靠性:符合 AEC-Q200 标准,适用于多种工业应用。
    - 宽工作温度范围:-40°C 至 +125°C,适用于极端环境。
    - 低直流电阻:提高能效,降低功耗。

    4. 应用案例和使用建议


    - 典型应用:通信设备、电源管理和消费电子产品。
    - 使用建议:
    - 确保电感器工作在推荐的电流范围内,避免过热损坏。
    - 使用正确的焊接工艺和参数,以确保可靠的电气连接。
    - 避免直接日光照射,选择合适的存储环境。

    5. 兼容性和支持


    - 兼容性:与大多数现代电子设备兼容,但需遵循制造商的建议。
    - 支持和服务:Würth Elektronik 提供详尽的技术文档和客户支持服务,确保用户获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题1:电感器在高温环境下工作不稳定。
    - 解决方案:确保电感器工作在推荐的工作温度范围内,检查散热设计是否合理。
    - 问题2:电感器在焊接过程中损坏。
    - 解决方案:遵循推荐的焊接参数和工艺,确保焊接质量。

    7. 总结和推荐


    WE-LQS SMT 半屏蔽式功率电感器是一款高效能、高可靠性的产品,适用于多种工业应用。其独特的半屏蔽设计和宽工作温度范围使其在市场上具有较强的竞争力。强烈推荐此产品用于需要高性能和稳定性的电子设备中。对于用户而言,务必严格遵守产品说明书中提到的所有注意事项和建议,以确保最佳性能和使用寿命。

74404052680参数

参数
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 9.2MHz
容差 ±20%
直流电阻(DCR) 769mΩ
额定电流 620mA
Q值 -
长*宽*高 5mm*5mm*2mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
