78438356012

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 52MHz 9A 5.8A 1.2μH 18mΩ ±20% SMD 标准安装,贴片安装 4.1mm*4.1mm*2.1mm
供应商型号: 3551734
供应商: 海外现货
标准整包数: 1

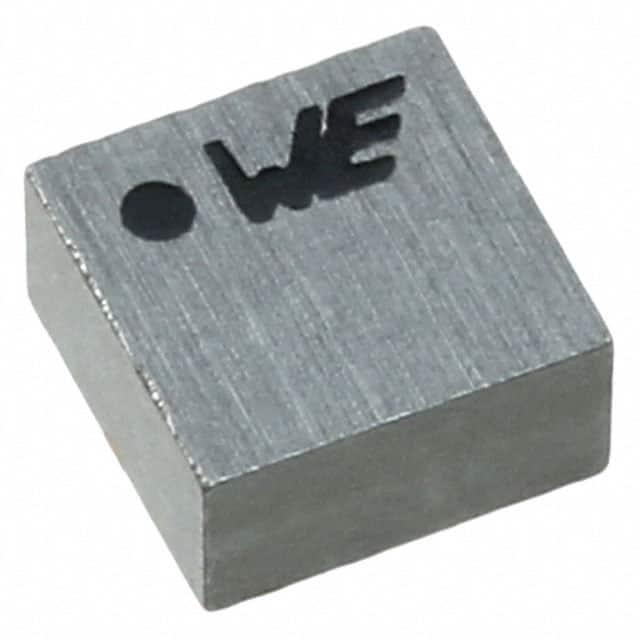

WURTH 贴片电感 78438356012

78438356012概述

    产品概述

    产品简介


    WE-MAIA SMT Power Inductor 是一款适用于通用电子设备的小型表面贴装功率电感器。该产品的主要功能是提供稳定的电感值,以确保电路的稳定运行。它的设计旨在满足一般电子设备的需求,但不适合用在军事、航空航天、航空控制、核控制、潜艇、运输、运输信号、灾害预防、医疗、公共信息网络等领域,除非经过专门协议许可。

    技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 尺寸 | 4.1 ± 0.2 mm x 4.1 ± 0.2 mm x 2.1 mm max. | mm | - |
    | 引脚间距 | 1.25 ± 0.2 mm x 2.4 ± 0.2 mm | mm | - |
    | 最小焊盘尺寸 | 1.39 mm x 3.35 mm x 3.7 mm | mm | - |
    | 饱和电流 @ 10% | 5.55 A | A | typ. |
    | 饱和电流 @ 30% | 11.2 A | A | typ. |
    | 额定电流 @ ΔT=40K | 8.9 A | A | max. |
    | 直流电阻 @ 20°C | 15 mΩ typ., 18 mΩ max. | mΩ | - |
    | 自谐振频率 | 52 MHz | MHz | typ. |
    | 温度范围 | -40°C 至 +125°C | °C | - |

    产品特点和优势


    1. 高精度电感值: 1.2 μH ± 20% 的电感值,适用于多种高频应用。
    2. 优异的温度稳定性: 能够在-40°C至+125°C的工作温度范围内保持良好的性能。
    3. 低损耗: 高效的能量转换能力,适用于电源管理和滤波电路。
    4. 宽范围额定电流: 支持高达8.9A的最大电流,适应多种电流需求。
    5. 环保合规: RoHS, REACH认证,无卤素材料,符合环保要求。

    应用案例和使用建议


    应用案例
    1. 开关电源: 在直流-直流转换器中作为储能电感,提高电源效率。
    2. 滤波器电路: 在交流电路中作为滤波电感,减少纹波和噪声。
    3. EMI抑制: 用于电磁干扰抑制电路,提高系统的电磁兼容性。
    使用建议
    1. 设计考量: 确保使用推荐的焊盘尺寸,避免过高的温度影响。
    2. 温度管理: 注意电感的温度上升,确保不超过最大工作温度。
    3. 焊接条件: 使用符合要求的回流焊接温度曲线,避免焊接不充分。

    兼容性和支持


    1. 兼容性: 可与其他标准电子元件配合使用,适用于常见的SMT工艺。
    2. 支持: 制造商提供详细的CAD模型和仿真工具下载,如Altium、Cadstar、Eagle等。

    常见问题与解决方案


    1. 问题: 焊接后电感失效。
    - 解决方案: 检查焊接温度曲线是否符合要求,确认使用正确的焊膏厚度。
    2. 问题: 产品温度过高。
    - 解决方案: 优化电路设计,减少电流,确保散热良好。
    3. 问题: 产品外观损伤。
    - 解决方案: 运输和储存过程中避免撞击,确保包装完整。

    总结和推荐


    WE-MAIA SMT Power Inductor 是一款性能卓越、兼容性好且适用广泛的功率电感器。它在多个关键指标上表现出色,特别是在温度稳定性、额定电流和环境友好性方面。建议在需要高性能电感的应用中优先考虑这款产品,特别是对温度变化敏感的环境。总之,该产品值得推荐使用。

78438356012参数

参数
电感值 1.2μH
饱和电流(LSAT) 9A
自谐振频率(SRF) 52MHz
容差 ±20%
直流电阻(DCR) 18mΩ
额定电流 5.8A
Q值 -
测试频率 100KHz
长*宽*高 4.1mm*4.1mm*2.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

78438356012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78438356012数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78438356012 78438356012数据手册

78438356012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.4345
50+ ¥ 11.6056
100+ ¥ 11.3983
250+ ¥ 11.3983
500+ ¥ 11.1911
1000+ ¥ 11.1911
5000+ ¥ 11.1911
10000+ ¥ 11.1911
库存: 84
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.43
