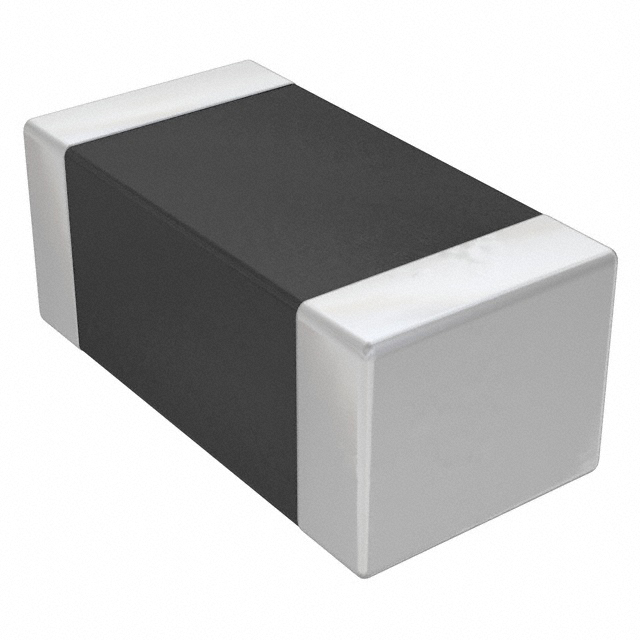

74479773210

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 90MHz 800mA 1.2A 14@1MHz 1μH 180mΩ ±20% 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 2400015
供应商: 海外现货
标准整包数: 5000
WURTH 贴片电感 74479773210

74479773210概述

    WE-PMI Power Multilayer Inductor: A Comprehensive Guide

    1. 产品简介


    WE-PMI Power Multilayer Inductor 是一款专为通用电子设备设计的电感器。它属于多层片式电感器,广泛应用于各种电子设备中,如电源管理、射频模块、无线通信设备等。该产品具有体积小、性能稳定的特点,适用于高密度电路板的设计。

    2. 技术参数


    - 尺寸:
    - 长度: 0.5 mm ±0.1 mm
    - 宽度: 1.25 mm ±0.2 mm
    - 厚度: 0.5 mm ±0.3 mm
    - 尺寸比例: 10:1
    - 推荐焊盘图案:
    - 焊盘长度: 0.8 mm, 1.0 mm, 0.8 mm
    - 焊盘宽度: 1.4 mm
    - 尺寸比例: 10:1
    - 技术规格:
    - 电感量: 1 μH ±20% (在1 MHz和5 mA条件下)
    - 额定电流1 (ΔT = 20 K): 800 mA
    - 额定电流2 (ΔT = 40 K): 1200 mA
    - 饱和电流 (|ΔL/L| < 30%): 800 mA
    - 直流电阻 (RDC @ 20 °C): 180 mΩ ±25%
    - 自谐振频率 (fres): 90 MHz
    - Q值 (Q @ 1 MHz/5 mA): 14
    - 认证:
    - RoHS合规: 符合2011/65/EU和2015/863指令
    - REACH合规: 符合(EEC)1907/2006
    - 无卤素: 符合JEDEC JS709B和IEC 61249-2-21标准
    - 工作温度范围:
    - 储存条件 (原包装): <40 °C, <75% RH
    - 工作温度范围: -40 °C 至 +125 °C
    - 操作温度范围: -40 °C 至 +125 °C

    3. 产品特点和优势


    - 低剖面设计: 能适应高密度电路板,减少占用空间。
    - 高稳定性: 在宽温度范围内保持稳定的电感值和额定电流。
    - 抗干扰能力: 具备良好的Q值和自谐振频率,适用于RF模块和无线通信设备。
    - 环保材料: 符合RoHS、REACH和无卤素标准,确保对环境友好。
    - 可靠认证: 通过多项国际标准认证,适用于多种应用场景。

    4. 应用案例和使用建议


    - 典型应用场景: 电源管理、射频模块、无线通信设备等。
    - 使用建议:
    - 在设计电路时,需确保电感器的工作电流不超过其额定电流。
    - 使用过程中避免直接暴露在阳光下,以防止温度升高影响电感器性能。
    - 在进行回流焊接时,严格遵守焊锡曲线要求,否则可能影响产品性能。

    5. 兼容性和支持


    - 兼容性: 与多种电子设备兼容,可用于各类电路板。
    - 支持服务: Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致电感器失效。
    - 解决办法: 确保电感器工作温度不超过+125 °C,适当散热。
    - 问题2: 电路板焊接不良。
    - 解决办法: 确保焊接过程符合回流焊接规范,严格控制焊接温度和时间。
    - 问题3: 电感器无法正常工作。
    - 解决办法: 检查电感器是否按照数据手册规定的参数正确安装,必要时联系技术支持。

    7. 总结和推荐


    WE-PMI Power Multilayer Inductor 是一款高性能、高可靠性的电感器,适用于各种电子设备。它具备出色的电感稳定性和低剖面设计,能够满足高密度电路板的需求。虽然产品设计初衷是用于一般电子设备,但在严格按照技术规范操作的前提下,也适用于某些需要更高安全性和可靠性的场合。因此,强烈推荐使用这款产品。

74479773210参数

参数
电感值 1μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 90MHz
容差 ±20%
直流电阻(DCR) 180mΩ
额定电流 1.2A
Q值 14@1MHz
测试频率 1MHz
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
