74489440068

产品分类: 其他电感
厂牌: WURTH
产品描述: 6.8μH 100KHz 25MHz 100mΩ 3.2A 1.45A ±30% 8038 标准安装,贴片安装 8mm*8mm*3.8mm
供应商型号: 1869731
供应商: 海外现货
标准整包数: 1

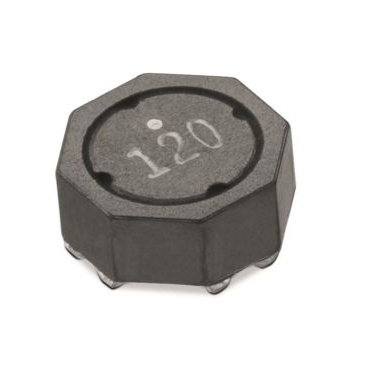

WURTH 其他电感 74489440068

74489440068概述


    产品简介


    WE-TDC SMT屏蔽耦合电感是一种专为一般电子设备设计和开发的电子元件。该产品适用于各种电子应用领域,如电源管理、信号处理等,但不推荐用于需要更高安全标准和可靠性标准的应用场合,例如军事、航空航天、医疗等领域。

    技术参数


    - 尺寸:长8.0±0.3mm,宽3.8±0.3mm,高3.2±0.3mm(标称值)
    - 重量:未明确提及
    - 产品标记:起始绕组标记为“Start of Winding”,电感代码标记为"L-Code 6R8"
    - 封装图案:提供详细的Land Pattern和Schematic图纸
    - 电气特性:
    - 标称电感:L1和L2均为6.8μH(100kHz/5mA条件下),容差±30%
    - 额定电流:IR1和IR2均为1.45A(ΔT=40K条件下)
    - 饱和电流:ISAT1和ISAT2均为3.2A(|ΔL/L| < 10%条件下)
    - 直流电阻:RDC1和RDC2分别为88mΩ(典型值)和100mΩ(最大值)
    - 自谐振频率:fres为25MHz(典型值)
    - 额定电压:VR为80V(DC最大值)

    产品特点和优势


    - 双绕组设计:提供更高的电感值和更稳定的电气性能。
    - 屏蔽结构:减少电磁干扰,提高电路稳定性。
    - 高温耐受性:能够在-40至+125℃的工作温度范围内稳定工作。
    - RoHS认证:符合环保标准,降低对环境的影响。

    应用案例和使用建议


    - 电源管理:适合用于开关电源中的输出滤波电感,以提高转换效率。
    - 信号处理:可以作为射频信号中的耦合电感,用于滤波和阻抗匹配。
    - 推荐应用:在PCB布局时,确保电感远离热源,并且避免与高频信号线直接接触。

    兼容性和支持


    - 兼容性:可以与大多数标准SMT工艺兼容,适用于标准贴片机安装。
    - 支持服务:制造商提供详细的技术支持和售后维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:如何避免电感在焊接过程中的损坏?
    - 解决方案:遵循推荐的回流焊曲线,确保焊接温度和时间在安全范围内。
    - 问题:如何清洁已经焊接好的电感?
    - 解决方案:使用超声波清洗机,并避免使用刷子,以防损坏电感线圈。

    总结和推荐


    WE-TDC SMT屏蔽耦合电感是一款高性能的电感元件,具有优异的电气特性和广泛的适用范围。虽然该产品不能用于极端条件下的安全关键应用,但在一般电子设备中表现卓越。我们强烈推荐此产品给那些寻求高性能和高可靠性的电子产品制造商。

74489440068参数

参数
饱和电流(LSAT) 3.2A
自谐振频率(SRF) 25MHz
容差 ±30%
直流电阻(DCR) 100mΩ
额定电流 1.45A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 8mm*8mm*3.8mm
通用封装 8038
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74489440068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74489440068数据手册

厂牌 PDF简要描述 下载
WURTH 其他电感 WURTH 74489440068 74489440068数据手册

74489440068封装设计

查看详情并下载
Symbol
Footprint
3D Model
