首页  >  产品百科  >  7447789168

7447789168

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 11.5MHz 840mA 740mA 68μH 520mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 7981622
供应商: 海外现货
标准整包数: 1

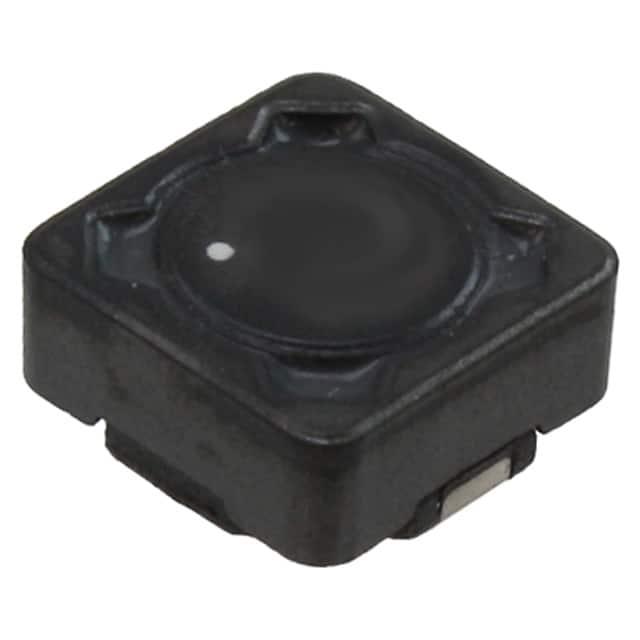

WURTH 贴片电感 7447789168

7447789168概述

    WE-PD Robust SMT Shielded Power Inductor: Technical Overview

    1. 产品简介


    WE-PD Robust SMT Shielded Power Inductor 是一款专为通用电子设备设计的高性能表面贴装屏蔽功率电感器。这种电感器具备卓越的性能和可靠性,特别适用于多种应用场合,如通信设备、计算机系统、工业控制设备等。

    2. 技术参数


    该电感器的技术规格如下:
    - 尺寸: 长度 7.3 ±0.3 mm,宽度 3.2 ±0.3 mm,高度 7.3 ±0.3 mm。
    - 电感值: 68 μH(典型值),公差±20%。
    - 额定电流: ΔT = 40 K 时最大 0.74 A。
    - 饱和电流: 当 ΔL/L < 10% 时典型值为 0.84 A。
    - 直流电阻: 在 20 °C 时典型值为 420 mΩ,最大值为 520 mΩ。
    - 自谐振频率: 11.5 MHz(典型值)。
    - 工作电压: 最大 120 V。
    - 温度范围: 工作温度 -40°C 到 +125°C,存储温度小于 40°C 且湿度小于 75% RH。
    - 符合标准: RoHS、REACh 和无卤素认证。

    3. 产品特点和优势


    - 高可靠性: 经过严格测试和认证,确保在严苛环境下仍能稳定运行。
    - 屏蔽结构: 高效屏蔽结构有效防止电磁干扰。
    - 耐高温: 额定工作温度高达 +125 °C,适用于恶劣环境。
    - 小体积: 采用紧凑型设计,适合空间受限的应用。

    4. 应用案例和使用建议


    该电感器广泛应用于电源管理、DC-DC 转换器、信号处理和射频电路等。例如,在一台通信基站中,这款电感器可以用于稳定电源电压和滤波。使用时应注意避免高温操作,保持电路板清洁,并避免强机械冲击。

    5. 兼容性和支持


    - 兼容性: 可以与其他标准 SMT 元件共用印刷电路板(PCB),并且支持常见的焊接工艺。
    - 支持: 厂商提供详细的技术文档和专业支持,包括焊接规范和使用注意事项。客户可以通过技术支持热线和在线资源获取帮助。

    6. 常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 使用符合 Würth Elektronik 焊接规范的回流焊机进行焊接。如果使用其他焊接方法,可能导致保修失效。

    - Q: 如何清洗电路板?
    - A: 使用适宜的清洗剂清洗电路板,但要避免使用刷子,以免损坏细小导线。

    - Q: 产品存储时需要注意什么?
    - A: 存储时间不应超过 12 个月。若超过该时间,需重新进行焊接评估。

    7. 总结和推荐


    WE-PD Robust SMT Shielded Power Inductor 是一款高性能的屏蔽功率电感器,具有优异的可靠性和适用性。其紧凑的设计和卓越的性能使其成为多种电子设备的理想选择。尽管需要小心处理和遵守特定的使用规范,但总体来说,这款电感器非常适合需要高可靠性的应用场合。我们强烈推荐使用这款产品。

7447789168参数

参数
自谐振频率(SRF) 11.5MHz
容差 ±20%
直流电阻(DCR) 520mΩ
额定电流 740mA
Q值 -
测试频率 1KHz
电感值 68μH
饱和电流(LSAT) 840mA
长*宽*高 7.3mm*7.3mm*3.5mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447789168厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447789168数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447789168 7447789168数据手册
