760871113

产品分类: 开关变压器
厂牌: WURTH
产品描述: 14V 85V~265V 4KV 60KHz~150KHz 贴片安装 16.6mm*20.06mm*14mm
供应商型号: 3584510
供应商: 海外现货
标准整包数: 1

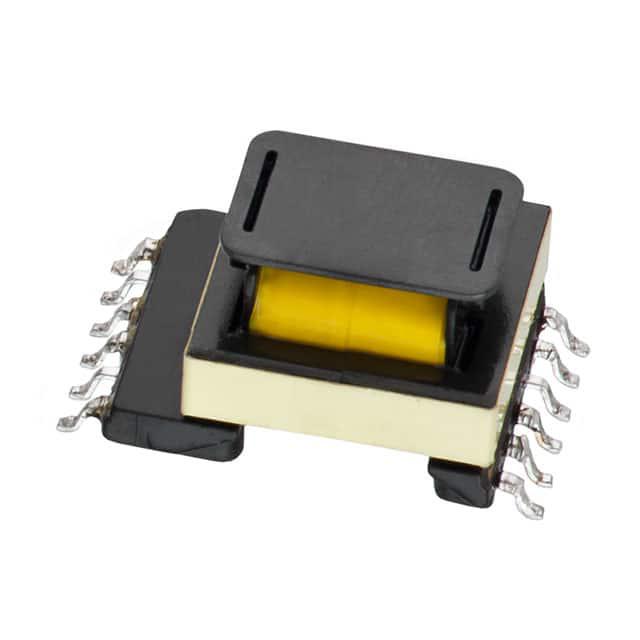

WURTH 开关变压器 760871113

760871113概述


    产品简介


    WE-UOST Universal Offline Standard Transformers
    WE-UOST 是一种专为通用电子设备设计的标准变压器,主要用于转换交流电压。这些变压器具有高可靠性,适用于各种电子设备中的电源管理和信号处理。该产品属于 Würth Elektronik eiSos 的 eeSOS 系列,型号为 760871113。它们通常应用于家电、工业控制设备和其他消费电子产品中。

    技术参数


    - 尺寸:13.5 ± 0.5 mm × 25.81 mm × 16.6 ± 0.6 mm
    - 引脚间距:2.54 ± 0.1 mm
    - 绝缘电压测试:VTN1,4 => N2,3 为 4000 V (AC)
    - 存储温度:-20°C 至 +60°C
    - 工作温度:-40°C 至 +125°C
    - 阻抗:最大 DC 电阻(N1)为 3000 mΩ,(N2)为 25 mΩ,(N3)为 25 mΩ,(N4)为 450 mΩ
    - 饱和电流:0.8 A (典型值)
    - 漏电感:100 kHz 时最大 40 µH
    - 工作频率范围:60 - 150 kHz

    产品特点和优势


    1. 高度可靠:符合 IEC61558-2-16 强化绝缘标准,适合于高达 375 VRMS 的工作电压。
    2. 广泛适用:适用于广泛的电子设备,如家电、工业控制系统和消费电子产品。
    3. 高耐温性:可在 -40°C 到 +125°C 的宽温度范围内工作。
    4. 低损耗:低漏电感和高饱和电流,减少了功耗和发热。

    应用案例和使用建议


    - 典型应用:输入电压范围为 85 - 265 V (AC),输出电压分别为 5 V (1.25 A) 和 14 V (辅助电压)。
    - 使用建议:在焊接过程中必须严格遵守制造商提供的焊接曲线。在清洗过程中避免使用刷子,因为这可能会损坏细小的线材。

    兼容性和支持


    - 兼容性:这款变压器具有良好的兼容性,可以与大多数电子设备接口。制造商提供技术支持和售后服务。
    - 支持服务:如需进一步技术支持,请联系当地的销售工程师。

    常见问题与解决方案


    1. 问题:产品在焊接过程中出现裂纹。
    - 解决方案:确保按照制造商提供的焊接曲线进行焊接。
    2. 问题:产品在清洗过程中受损。
    - 解决方案:建议不要使用刷子进行清洗,可采用其他温和的清洗方法。
    3. 问题:产品在高温环境下无法正常工作。
    - 解决方案:请确保产品的温度不超过规定的最高温度限制。

    总结和推荐


    综合评估:
    WE-UOST 变压器凭借其高度可靠的特性、广泛的适用性和出色的性能,在通用电子设备中表现出色。特别是其符合 IEC61558-2-16 强化绝缘标准,使其在需要高安全性和高可靠性的应用场景中非常合适。
    推荐:
    强烈推荐此产品用于家电、工业控制设备和其他消费电子产品中的电源管理应用。对于希望提高系统可靠性并降低功耗的工程师和设计师来说,这是最佳选择。

760871113参数

参数
频率范围 60KHz~150KHz
初级电压 85V~265V
次级电压 14V
绝缘电压 4KV
长*宽*高 16.6mm*20.06mm*14mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

760871113厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760871113数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 760871113 760871113数据手册

760871113封装设计

查看详情并下载
Symbol
Footprint
3D Model
