691351400003

厂牌: WURTH

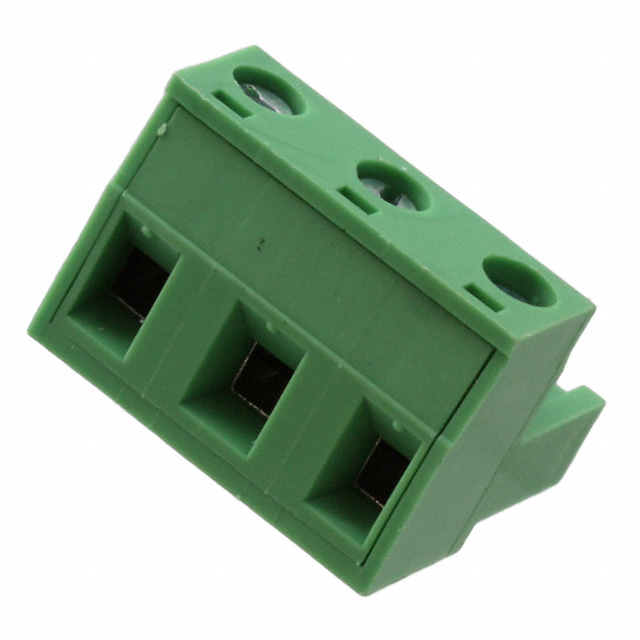

产品描述: Wurth Elektronik 7.62mm间距3p插拔式接线端子 插头, 3514系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: ET-1841322
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691351400003

691351400003概述

    SERIE 3514 - 7.62MM VERTICAL CABLE ENTRY PLUG 技术手册

    1. 产品简介


    SERIE 3514 - 7.62mm 垂直电缆入口插头是一种专为一般电子设备设计的高性能连接器。它具备坚固耐用的设计,能够在广泛的工业和消费类电子产品中发挥重要作用。这些插头广泛应用于通信设备、计算机系统、工业自动化等领域,能够提供可靠的电气连接和保护。

    2. 技术参数


    - 尺寸: 7.62 mm 插针间距
    - 电流额定值: 20 A
    - 工作电压: 300 VAC
    - 耐压能力: 1.6 kV
    - 接触电阻: 最大20 mΩ
    - 电线规格: 固体线:24-12 AWG / 0.205-3.31 mm²;绞合线:24-12 AWG / 0.205-3.31 mm²
    - 扭力: 5.0 Lb-In / 0.56 Nm
    - 电线剥皮长度: 7-8 mm
    - 螺丝: M3.0

    3. 产品特点和优势


    - 材料选择: 绝缘材料采用PA 66,金属外壳采用黄铜(CuZn),接线端子螺钉采用镀锌钢,护线套采用磷青铜镀锡,确保长期使用稳定性。
    - 温度适应性: 能够在-40°C至105°C的环境中正常工作。
    - 认证合规性: 符合ROHS和无铅标准,并通过了多项国际认证。
    - 环境适应性: 良好的机械强度和可靠性,适用于各种恶劣的工作环境。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于通信设备、计算机系统、工业自动化设备等。
    - 使用建议: 在安装时,应确保电线的剥皮长度适中,避免过长导致接触不良。使用过程中应避免对插头施加过度机械力,以防损坏。

    5. 兼容性和支持


    - 兼容性: 设计用于与Würth Elektronik的其他产品和工具配合使用。
    - 支持: Würth Elektronik提供详细的技术文档和售后服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 如何正确焊接以避免损坏?
    - 解决办法: 确保焊点符合Würth Elektronik的技术焊接规范,否则将失去保修。
    - 问题2: 如何清洁以避免影响功能?
    - 解决办法: 使用挥发性的溶液进行清洗,避免使用有机酸。

    7. 总结和推荐


    SERIE 3514 - 7.62mm 垂直电缆入口插头是一款高度可靠且多功能的电子元器件。它的稳定性和耐用性使其成为众多应用场合的理想选择。尽管存在一些使用上的限制,但通过遵循正确的安装和维护步骤,可以充分发挥其性能优势。因此,我们强烈推荐在需要高性能电气连接的应用中使用此产品。

691351400003参数

参数
长*宽*高 26.48mm(长度)*15.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691351400003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691351400003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691351400003 691351400003数据手册

691351400003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.52 ¥ 21.294
10+ $ 2.0815 ¥ 17.589
50+ $ 1.6771 ¥ 14.1717
130+ $ 1.4737 ¥ 12.4529
260+ $ 1.3877 ¥ 11.726
库存: 140
起订量: 3 增量: 0
