744765139A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 2.1GHz 320mA 25@250MHz 39nH 550mΩ ±5% 0402 贴片安装 1mm*550μm*600μm
供应商型号: 732-1739-2-ND
供应商: Digi-Key
标准整包数: 3000

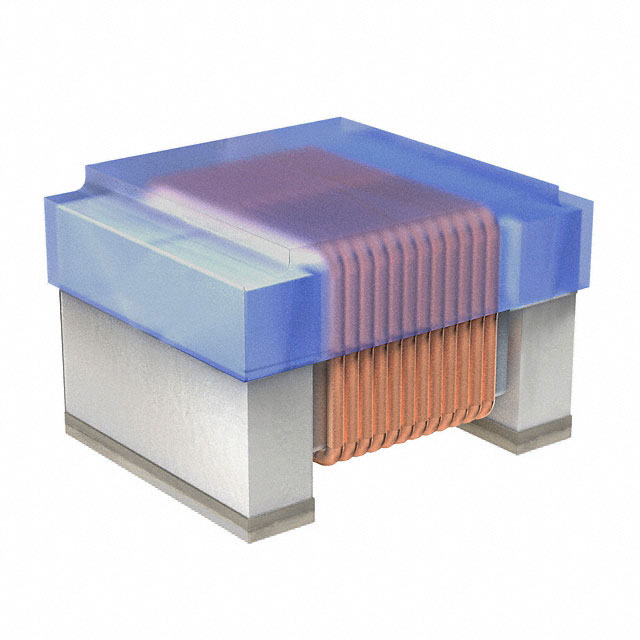

WURTH 贴片电感 744765139A

744765139A概述

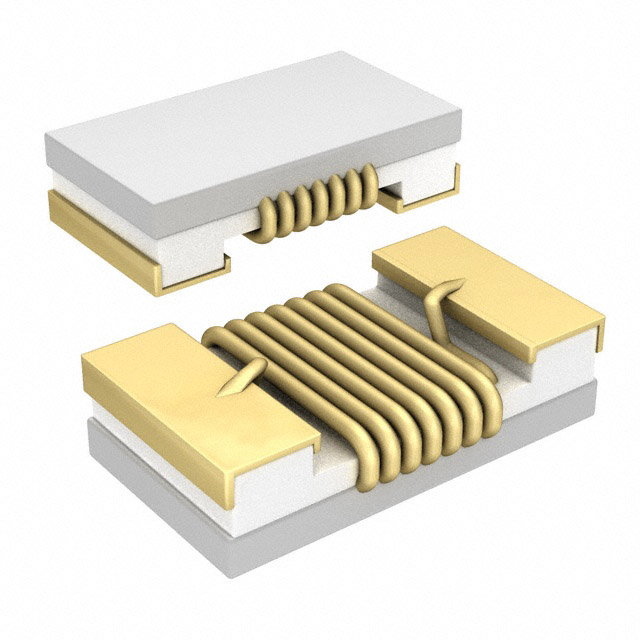

    # 电子元器件技术手册:WE-KI SMT Wire Wound Ceramic Inductor

    产品简介


    WE-KI SMT Wire Wound Ceramic Inductor(电感器)是一款专为通用电子设备设计的小型化、高性能陶瓷绕线电感器。这款产品采用先进的陶瓷材料和绕线技术,具有高精度、低损耗的特点,广泛应用于通信设备、消费电子产品、物联网模块以及各种高频电路设计中。
    主要功能
    - 高频滤波:提供高精度电感值,满足高频滤波需求。
    - 阻抗匹配:用于信号传输过程中的阻抗匹配,确保最佳性能。
    - 电磁干扰抑制:降低电磁干扰,提升系统稳定性。
    应用领域
    - 移动通信设备
    - Wi-Fi和蓝牙模块
    - 汽车电子
    - 工业控制设备
    - 物联网终端设备

    技术参数


    | 参数名称 | 规格 | 单位 |
    |
    | 尺寸 | 0.2 ± 0.1 × 1.0 ± 0.1 × 0.55 ± 0.1 mm | 尺寸 |
    | 标称电感值 | 39 nH | 电感值 |
    | 电感公差 | ±5% | 容差 |
    | 品质因数(Q值) | 25 @ 250 MHz | 最小值 |
    | 45 @ 900 MHz | 最大值 |
    | 直流电阻(Rdc) | 0.55 Ω | 最大值 |
    | 额定电流(Ir) | 320 mA @ ΔT = 15 K | 最大值 |
    | 自谐振频率(fr) | 2100 MHz | 最小值 |
    | 工作温度范围 | -40 至 +125 °C | 温度范围 |
    | 存储条件 | 温度<40°C,湿度<75% RH | 存储条件 |

    产品特点和优势


    1. 高精度电感值:通过精密绕线工艺实现,电感值误差仅为±5%,满足高精度要求。
    2. 低功耗特性:具备高Q值特性,尤其在高频下表现出色,适合用于信号处理。
    3. 高温适应性:最大工作温度可达+125°C,适合恶劣工作环境。
    4. 无卤环保:符合RoHS、REACH标准,确保绿色环保。
    5. 微型化设计:体积小巧,适配紧凑型电路板布局。

    应用案例和使用建议


    应用场景
    - 无线通信模块:用于滤波器设计,提高信号纯净度。
    - 射频电路:在射频前端电路中,配合滤波器实现阻抗匹配。
    - 车载电子:用于汽车信息娱乐系统的电磁干扰抑制。
    使用建议
    - 在焊接过程中,请严格遵守焊锡曲线,避免过高的温度对产品造成损害。
    - 确保引脚与PCB板保持良好共面性,防止焊接不良。
    - 避免长时间暴露于强光直射或潮湿环境中。

    兼容性和支持


    - 兼容性:WE-KI SMT Wire Wound Ceramic Inductor可与主流SMD贴片设备兼容,适配标准SMT回流焊接工艺。
    - 技术支持:Würth Elektronik提供全面的技术支持服务,包括产品选型指导、焊接曲线设计以及售后维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后引脚出现虚焊现象 | 检查焊锡曲线是否符合标准,重新焊接。 |
    | 电感值偏差超出预期 | 确认工作温度是否超过规定范围。 |
    | 产品外观损坏 | 调整搬运方式,避免强烈撞击。 |

    总结和推荐


    WE-KI SMT Wire Wound Ceramic Inductor以其高精度、低功耗、微型化等特点,成为一款极具竞争力的电感器产品。它在高频电路设计中的表现尤为出色,特别适用于需要高可靠性、小型化的应用场景。尽管部分应用场景需要更高的安全标准,但其严格的制造规范和良好的兼容性使其成为理想选择。
    综上所述,我们强烈推荐此产品用于需要高精度电感值和可靠性的项目中。如果您对产品的具体应用或技术支持有任何疑问,请随时联系Würth Elektronik的专业团队。

744765139A参数

参数
测试频率 250MHz
电感值 39nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.1GHz
容差 ±5%
直流电阻(DCR) 550mΩ
额定电流 320mA
Q值 25@250MHz
长*宽*高 1mm*550μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744765139A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744765139A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744765139A 744765139A数据手册
