74437349220

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 8MHz 6.5A 2.1A 22μH 170mΩ ±20% 标准安装,贴片安装 7.3mm*6.6mm*5mm
供应商型号: 7568594
供应商: 海外现货
标准整包数: 1

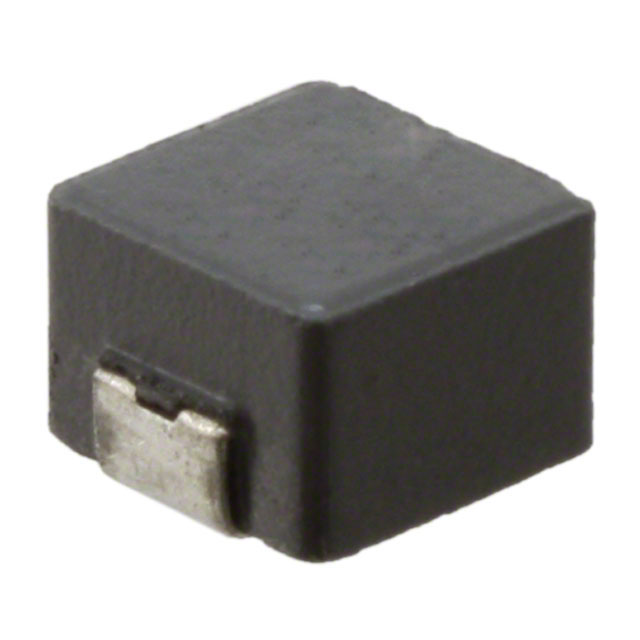

WURTH 贴片电感 74437349220

74437349220概述

    WE-LHMI SMT Power Inductor 技术手册概述

    1. 产品简介


    WE-LHMI SMT Power Inductor(74437349220) 是一款专为通用电子设备设计的表面贴装功率电感器。它主要用于直流电路中提供储能和滤波功能,广泛应用于消费电子产品、通讯设备、工业自动化控制等领域。

    2. 技术参数


    - 尺寸(单位:毫米)
    - 长:4.8 ± 0.2
    - 宽:6.6 ± 0.3
    - 高:6.6 ± 0.3
    - 引脚间距:1.8 ± 0.3
    - 安装面积:7.3 ± 0.3
    - 厚度:3.0 ± 0.3
    - 标称参数
    - 感应系数:22 μH(± 20%)
    - 额定电流:2.1 A(ΔT = 40 K)
    - 峰值电流:2.75 A(ΔT = 40 K)
    - 饱和电流(10%):4.15 A(|ΔL/L| < 10%)
    - 饱和电流(30%):8.5 A(|ΔL/L| < 30%)
    - 直流电阻(20 °C):140 mΩ(典型),170 mΩ(最大)
    - 自共振频率:8 MHz(典型)
    - 认证与合规
    - 符合RoHS标准(2011/65/EU & 2015/863)
    - 符合REACh标准((EC)1907/2006)
    - 无卤素
    - 环境条件
    - 工作温度范围:-40 °C 至 +125 °C
    - 存储条件:温度 < 40 °C,湿度 < 75%

    3. 产品特点和优势


    - 高精度感应系数:感测误差小,确保电路的稳定运行。
    - 高饱和电流:可承受较高的瞬态电流,适合大电流应用场合。
    - 宽工作温度范围:适用于多种恶劣环境下的应用。
    - 高效散热设计:减少温升,提高可靠性和寿命。

    4. 应用案例和使用建议


    - 消费电子设备:可用于智能手机、平板电脑、智能手表等便携式设备中的电源管理电路。
    - 工业自动化设备:适用于工厂自动化控制系统中的信号过滤和电压稳定。
    - 通讯设备:可用于路由器、交换机、基站等设备中的电源模块。
    使用建议:
    - 确保焊锡过程符合规范,避免因不当焊接导致的产品损坏。
    - 避免强力撞击和跌落,以防引脚受损。
    - 保持存储条件适宜,避免长时间暴露在高温或高湿环境中。

    5. 兼容性和支持


    - 兼容性:该电感器与市场上主流的表面贴装工艺兼容。
    - 支持和服务:Würth Elektronik 提供详尽的技术文档和支持,客户可通过电话或邮件联系技术支持团队。

    6. 常见问题与解决方案


    - Q1: 使用过程中出现异常温升?
    - A1: 确认电路设计是否合理,检查焊接质量,确保电流不超过额定值。

    - Q2: 产品在低温环境下性能不稳定?
    - A2: 检查电路布局是否紧凑,以避免散热不良。确保工作温度在产品规定的范围内。

    7. 总结和推荐


    综上所述,WE-LHMI SMT Power Inductor 是一款性能优越的表面贴装电感器,适用于多种高要求的应用场合。其高精度的感应系数、宽泛的工作温度范围及高效的散热设计使其成为设计师的理想选择。我们强烈推荐此产品用于需要高性能和高可靠性的电子系统中。

74437349220参数

参数
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 6.5A
自谐振频率(SRF) 8MHz
容差 ±20%
直流电阻(DCR) 170mΩ
额定电流 2.1A
Q值 -
长*宽*高 7.3mm*6.6mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74437349220厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74437349220数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74437349220 74437349220数据手册

74437349220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.4229
200+ ¥ 10.8557
400+ ¥ 10.707
库存: 976
起订量: 18 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.42
