691310340004

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距4p插拔式接线端子 反相排针, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691310340004
供应商: 海外现货
标准整包数: 1

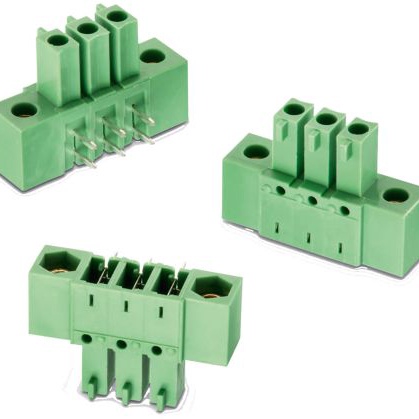

WURTH 接线座- 接头/插头和插口 691310340004

691310340004概述


    产品简介


    SERIE 3103系列电子元器件是一款适用于各种通用电子设备的垂直式接插件。这款接插件具有3.81mm的间距,专为逆向PCB水平安装设计,配备有法兰固定螺母。产品符合无铅和RoHS标准,适用于广泛的工业和消费电子产品。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触电镀:锡
    - 接触类型:冲压
    - 环境要求
    - 操作温度范围:-40°C 至 115°C
    - 电气特性
    - 电流承载能力:8A
    - 工作电压:300VAC
    - 耐受电压:1.6kV
    - 接触电阻:最大20毫欧姆
    - 包装尺寸
    - A尺寸:3.81 mm x (引脚数 - 1) + 2.8 mm
    - B尺寸:3.81 mm x (引脚数 - 1)
    - C尺寸:(3.81 mm x 引脚数) + 10.39 mm

    产品特点和优势


    SERIE 3103系列接插件具备以下独特功能和优势:
    - 高可靠性:阻燃材料和耐高温设计确保产品在严苛环境下也能稳定工作。
    - 兼容性强:支持无铅焊接工艺,易于装配。
    - 易于识别:绿色绝缘体材料使其在多种场合下易于辨识。
    - 高效连接:8A的大电流承载能力和1.6kV的高耐受电压保证了良好的电气性能。

    应用案例和使用建议


    SERIE 3103系列接插件广泛应用于各种通用电子设备中,如消费电子产品、工业控制装置等。以下是两个常见的使用场景:
    1. 家用电器:在微波炉、空调等家用电器中,用于连接电路板上的各个组件,提供稳定可靠的电气连接。
    2. 工业控制系统:在工厂自动化设备中,用作信号传输和电源分配的关键部件。
    使用建议:
    - 在安装前确认所有焊接工艺均符合无铅要求。
    - 确保操作温度不超出产品的工作范围。
    - 定期进行接触电阻检查,确保电气连接稳定可靠。

    兼容性和支持


    SERIE 3103系列接插件与多数常见的电子设备兼容。Wurth Elektronik提供了详尽的技术支持文档和售后服务,确保客户能够获得最佳的使用体验。如果产品需要用于航空航天、核能控制等高安全需求的环境中,请务必事先取得书面批准。

    常见问题与解决方案


    - 问题1:接触电阻过大
    - 解决办法:检查并清洁接触面,确保没有氧化层或其他杂质影响连接。
    - 问题2:焊接过程中出现虚焊
    - 解决办法:确认焊点数量和位置准确无误,避免气泡形成,严格按照无铅焊接工艺操作。

    总结和推荐


    总体而言,SERIE 3103系列接插件以其出色的性能和高可靠性在多个领域得到了广泛应用。它不仅能满足日常电子产品的需求,还能在某些高要求的工业环境中发挥作用。因此,强烈推荐这款产品给各类电子设备制造商和系统集成商。

691310340004参数

参数
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

691310340004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691310340004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691310340004 691310340004数据手册

691310340004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.4485 ¥ 29.4157
50+ $ 3.0371 ¥ 25.9065
100+ $ 2.4805 ¥ 21.1587
库存: 50
起订量: 28 增量: 0
交货地:
最小起订量为:10
合计: ¥ 294.15
直接购买
加入购物车
