691709710305

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Conn Terminal Block F 5 POS 5mm Solder RA SMD 6A T/R
供应商型号: 2405980
供应商: 海外现货
标准整包数: 1

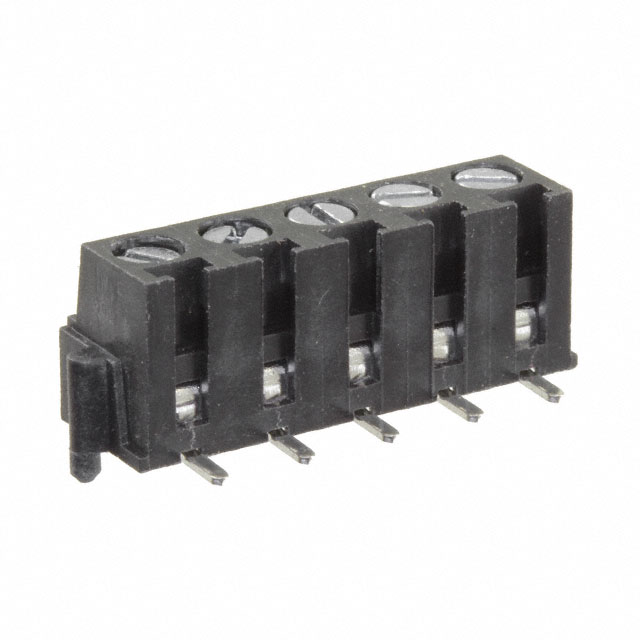

WURTH 接线板-线至板 691709710305

691709710305概述


    产品简介


    本产品为SERIE 7097 -SMD 5.0mm水平入口模块化压接端子。它是一种适用于各种电子设备的紧凑型连接器,具有高效稳定的工作性能。产品主要用于汽车控制、船舶控制、公共交通信号控制及医疗等高安全性和可靠性的领域。其独特的设计使其能够在狭小的空间内提供卓越的连接性能。

    技术参数


    | 参数类别 | 具体参数 |

    | 材料 | 绝缘材料:高温PA46;颜色:黑色 |
    金属外壳:黄铜(CuZn) |
    接线柱螺丝:镀锌钢 |
    线保护装置:不锈钢 |
    焊接尾部表面镀层:锡 |
    | 环境要求 | 工作温度:-40°C至+130°C |
    认证:无铅和RoHS合规 |
    | 电气特性 | 额定电流:6A |
    工作电压:300V AC |
    耐电压:1.6KV |
    接触电阻:最大20mΩ |
    机构认证:E315414认证 |
    | 导线规格 | 实心导线:22-14AWG / 0.0508-2.08mm² |
    多股导线:22-14AWG / 0.0508-2.08mm² |
    | 拧紧扭矩 | 3.5Lb.in / 0.4Nm |
    剥线长度:7-8mm |
    | 螺丝规格 | M3 |
    | 端子间距 | 5.0mm |

    产品特点和优势


    1. 耐用性强:产品采用了高温PA46绝缘材料和黄铜制成的金属外壳,保证了产品的耐高温和高机械强度。
    2. 可靠性高:接触电阻低,仅为最大20mΩ,确保了稳定的电流传输。
    3. 适用范围广:符合RoHS标准,且通过UL认证,可广泛应用于需要高度安全性及可靠性的设备中。
    4. 安装便捷:支持自贴式安装,易于布线和组装,提高了安装效率。

    应用案例和使用建议


    SERIE 7097模块化压接端子广泛应用于汽车、船舶和公共运输系统等领域的电路连接。特别是在医疗设备、航空航天设备等对连接器的安全性和可靠性要求较高的场合。用户可以将该端子直接应用于导线的压接,并根据具体导线规格选择合适的压接深度。同时,在极端环境条件下使用时,建议用户进行充分的性能测试,以确保其正常工作。

    兼容性和支持


    此款端子与其他主流电子设备和系统具备良好的兼容性,但若应用于如航空、核能控制、水下作业等领域,需要提前向制造商申请书面批准。制造商Wurth Elektronik提供了详细的技术支持,包括使用指南、在线技术支持和定制服务等,以便于客户更好地使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 端子接触不良 | 确保螺丝拧紧到位,剥线长度适当 |
    | 过热现象 | 检查工作环境温度,确保不超过规定值 |
    | 连接器损坏 | 避免过度扭曲导线,正确安装 |

    总结和推荐


    综上所述,SERIE 7097 -SMD 5.0mm水平入口模块化压接端子是一款性能优异、安全可靠的电子连接器。它在多个领域表现出色,尤其是在对连接器的稳定性和可靠性要求高的应用中。我们强烈推荐该产品用于任何需要高质量连接解决方案的应用中。

691709710305参数

参数
安装方式 导线安装,弹簧安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

691709710305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691709710305数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691709710305 691709710305数据手册

691709710305封装设计

查看详情并下载
Symbol
Footprint
3D Model
