首页  >  产品百科  >  691236510002

691236510002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2365系列, 2路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3767934
供应商: 海外现货
标准整包数: 1

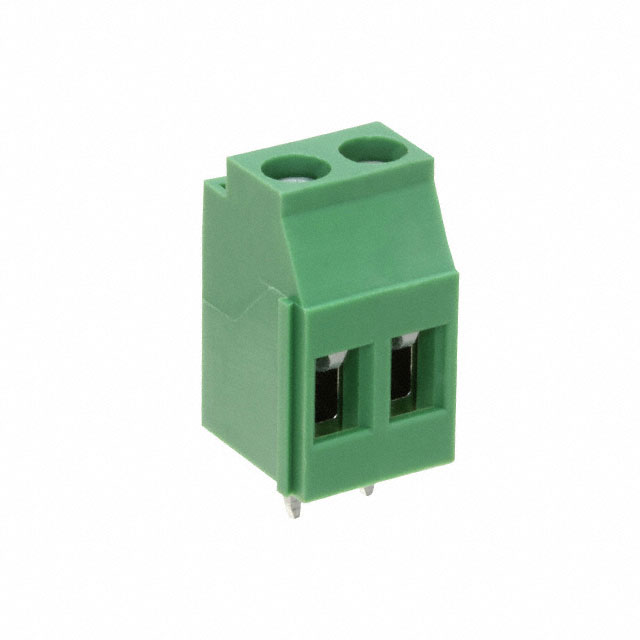

WURTH 接线板-线至板 691236510002

691236510002概述

    WR-TBL 系列 2365 - 5.08 mm 技术手册

    1. 产品简介


    WR-TBL 系列 2365 是一种专为通用电子设备设计的电子组件,由 Würth Elektronik eiSos GmbH & Co. KG 生产。它是一款水平电缆入口模块化可上升夹紧式接线端子,适用于各类电路板及电子设备。这种类型的接线端子主要用于连接电线和电路板,以实现可靠的电连接。

    2. 技术参数


    - 尺寸:长(L)10.16 mm,高(Pl)5.08 mm,宽度3.6 mm x 2.6 mm。
    - 引脚数:2个。
    - 引脚间距(Pitch):5.08 mm。
    - 材料属性:
    - 绝缘体材质:PA6/66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 接线螺钉材料:钢
    - 接线螺钉镀层:锌
    - 触点材质:铜合金
    - 触点镀层:镍(Ni)
    - 电气属性:
    - 额定电流(IR):20 A
    - 工作电压:300 V(交流)
    - 耐压测试:1分钟 1600-2500 V(交流)
    - 机械属性:
    - 剥线长度:6 mm
    - 螺丝型号:M3
    - 固态导线截面积(AWG):12到30 AWG(3.31到0.0509 mm²)
    - 多股导线截面积(AWG):12到30 AWG(3.31到0.0509 mm²)

    3. 产品特点和优势


    - 可靠性高:WR-TBL系列 2365通过了多项认证,如cULus批准E150931,具有极高的可靠性和稳定性。
    - 适用广泛:该产品适用于多种通用电子设备,如工业控制、家电设备等。
    - 设计精良:模块化设计易于安装,具有可上升夹紧机构,确保电线牢固固定,避免松动。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制设备:用于自动化生产线上的信号传输。
    - 家用电器:用于空调、洗衣机等家电设备内部的电线连接。
    - 其他电子设备:在医疗设备、办公自动化设备等领域也有广泛应用。
    使用建议:
    - 在焊接时必须遵循推荐的焊接曲线,以确保焊接质量。
    - 清洗过程中要避免使用刷子,以防损坏功能区域。
    - 在对产品进行涂装或灌封时,建议进行手动检查,以防止灌封材料导致的损伤。

    5. 兼容性和支持


    - 兼容性:WR-TBL系列 2365的设计与Würth Elektronik的其他组件相兼容,但不建议与其他品牌的组件混用。
    - 支持和维护:Würth Elektronik提供全面的技术支持,包括设计咨询、安装指导和技术文档等。

    6. 常见问题与解决方案


    - 问题1:产品无法正常连接。
    - 解决方案:检查引脚间距是否符合要求,确认电线剥线长度正确。
    - 问题2:焊接时出现虚焊现象。
    - 解决方案:检查焊接曲线是否正确,焊接时间是否足够。
    - 问题3:产品表面损坏。
    - 解决方案:避免机械冲击,保持清洁环境,避免直接阳光照射。

    7. 总结和推荐


    WR-TBL系列 2365 是一款高可靠性的接线端子,适用于多种应用场景。其卓越的性能和广泛的应用领域使其成为电子设备设计的理想选择。我们强烈推荐此产品给需要高可靠性连接解决方案的用户。

691236510002参数

参数
长*宽*高 10mm*11.35mm*18mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691236510002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691236510002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691236510002 691236510002数据手册

691236510002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.4947
10+ ¥ 17.072
50+ ¥ 15.9339
100+ ¥ 15.6494
500+ ¥ 15.6494
库存: 42
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.49
