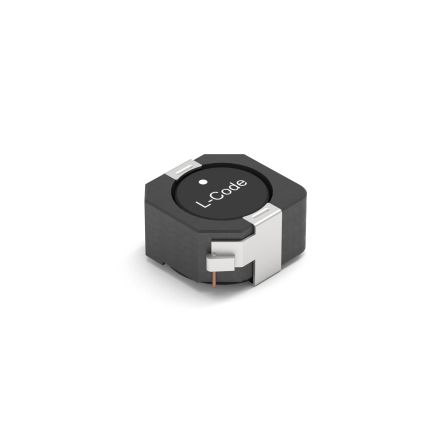

7447713150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 19.5MHz 3.4A 2.2A 15μH 89mΩ ±20% 标准安装,贴片安装 10mm*10mm*3mm
供应商型号: 2082665
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7447713150

7447713150概述

    高性能屏蔽式表面贴装电感器:WE-PD产品技术手册解析

    1. 产品简介


    产品类型:
    本次介绍的是WE-PD系列高性能屏蔽式表面贴装电感器。这类电感器广泛应用于各种电子设备中,具有出色的电磁干扰抑制能力。
    主要功能:
    - 额定电流为2.2A(在温度升高40K时)。
    - 饱和电流为3.4A(当电感变化率小于10%)。
    - 具备优秀的热稳定性,最大额定电压可达120V。
    - 具有良好的自谐振频率(约19.5MHz),适用于多种高频电路。
    应用领域:
    - 通用电子设备
    - 电源管理电路
    - 信号滤波和匹配网络
    - 滤波器和感应器电路

    2. 技术参数


    物理尺寸:
    - 尺寸(长×宽×高):10.0mm × 8.0mm × 3.0mm
    - 尺寸公差:±0.3mm(长);±0.5mm(宽);≤3.0mm(高)
    电气特性:
    - 电感量(L):15μH ±20%
    - 额定电流:2.2A
    - 饱和电流:3.4A(电感变化率<10%)
    - 直流电阻(RDC):74mΩ(典型值),89mΩ(最大值)
    - 自谐振频率(fres):19.5MHz(典型值)
    - 工作电压:120V(最大值)
    - 工作环境:-40°C至+150°C
    认证标准:
    - RoHS认证(2011/65/EU&2015/863)
    - REACH认证(符合EC 1907/2006)
    - 无卤素材料
    - 符合AEC-Q200标准,适用于工业级应用

    3. 产品特点和优势


    优势:
    - 屏蔽设计有效减少电磁干扰。
    - 高温稳定性好,可在-40°C至+150°C环境中稳定工作。
    - 高饱和电流设计,确保在高功率应用下的可靠性。
    - 符合多项国际标准认证,确保产品质量和安全性。
    - 易于集成,适合多种电路设计需求。

    4. 应用案例和使用建议


    应用案例:
    - 用于直流电源滤波电路,提高系统稳定性。
    - 在便携式电子设备中作为储能元件,提高效率。
    使用建议:
    - 使用时注意电流不要超过额定值,避免过热损坏。
    - 确保电路设计能够提供足够的散热措施。
    - 选用合适的焊接工艺,以避免因应力导致的连接失效。

    5. 兼容性和支持


    兼容性:
    - 与大多数主流PCB布局软件兼容,便于设计。
    - 与多种表面贴装工艺兼容,确保组装灵活性。
    支持:
    - 提供详细的安装指南和技术支持文档。
    - 客户可通过官方技术支持热线或电子邮件获得专业帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 焊接过程中出现虚焊现象
    - 解决方案: 确保焊接温度和时间符合规范要求,建议使用符合IPC/JEDEC J-STD-020E标准的焊接曲线。
    2. 存储时间过长导致性能下降
    - 解决方案: 产品应在发货后12个月内使用完毕,长时间存储可能导致性能下降。
    3. 电磁干扰问题
    - 解决方案: 使用屏蔽电感器并合理布局电路,减少干扰源。

    7. 总结和推荐


    总结:
    WE-PD系列电感器是一款专为通用电子设备设计的高性能屏蔽式表面贴装电感器。它具备优良的电磁干扰抑制能力和出色的热稳定性,非常适合于电源管理和信号滤波等应用场合。
    推荐:
    鉴于其优异的性能和广泛的适用范围,强烈推荐给需要在严苛环境下工作的工程师和设计师们。这款电感器不仅能够提升电路的整体性能,还具备极高的可靠性和耐用性,是现代电子设计的理想选择。

7447713150参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 3.4A
自谐振频率(SRF) 19.5MHz
容差 ±20%
直流电阻(DCR) 89mΩ
额定电流 2.2A
长*宽*高 10mm*10mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
