7447017

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 5A 22μH 15mΩ ±20% 垂直安装,通孔安装 10.5mm(宽度)*11.1mm(高度)
供应商型号: 2082526
供应商: 海外现货
标准整包数: 1

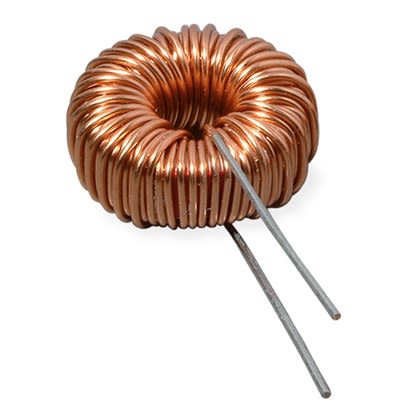

WURTH 插件电感 7447017

7447017概述

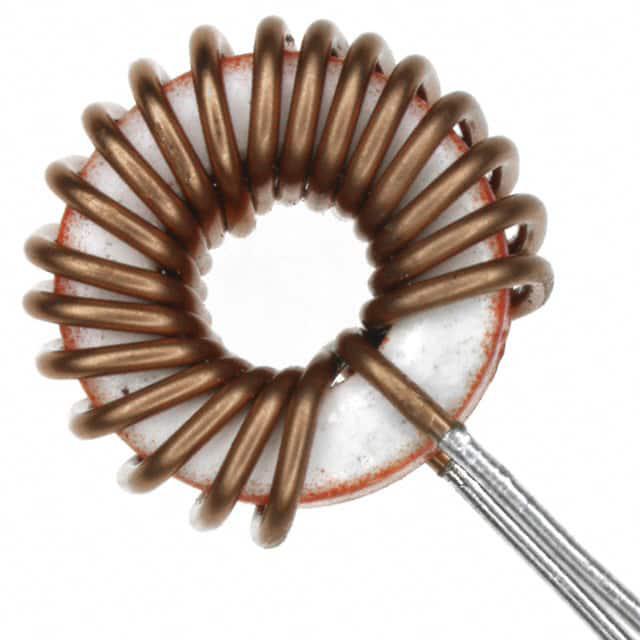

    WE-FI Leaded Toroidal Line Choke: Comprehensive Technical Overview

    1. 产品简介


    WE-FI系列的Leaded Toroidal Line Choke(绕线环形线圈)是一款专为通用电子设备设计的电感器。这类电感器主要用于电源滤波、噪声抑制、信号隔离等领域,广泛应用于工业控制、通信设备、电源管理等多个行业。该型号的电感器以其紧凑的设计、出色的电磁干扰抑制能力和稳定的电气特性而著称。

    2. 技术参数


    以下是WE-FI Leaded Toroidal Line Choke的关键技术规格和性能参数:
    - 尺寸(单位:毫米):
    - 外径:15.0 ± 2.0 mm
    - 内径:1.5 mm 最大值
    - 高度:19.0 mm 最大值
    - 电气特性:
    - 标称电感量:22 µH(± 20% 容差)
    - 额定电流:在ΔT = 40 K时,最大值为9 A
    - 直流电阻:0.015 Ω 最大值
    - 温度范围:
    - 存储温度(原始包装内):-20°C 至 +40°C,相对湿度不超过75%
    - 操作温度:-40°C 至 +105°C
    - 环境温度:-40°C 至 +65°C

    3. 产品特点和优势


    - 高性能:WE-FI系列电感器在广泛的频率范围内表现出优异的阻抗特性,能够有效过滤电源线路中的噪声。
    - 高可靠性:在各种恶劣条件下仍能保持稳定性能,适用于工业级应用。
    - 易于集成:紧凑的外形设计使其适用于空间受限的应用环境,如手持设备、医疗设备等。

    4. 应用案例和使用建议


    - 应用案例:该电感器广泛应用于电源管理系统中,用于电源滤波、噪声抑制和电磁兼容性改善。例如,在开关电源中,可以有效减少输出纹波电压,提高电源效率和稳定性。
    - 使用建议:
    - 确保电路板设计符合推荐的热管理和散热措施,以避免电感器过热。
    - 在焊接过程中,遵循推荐的回流焊温度曲线,确保焊接质量。
    - 定期检查安装环境的温度和湿度,防止超出电感器的工作范围。

    5. 兼容性和支持


    - 兼容性:该电感器具有良好的电气特性和机械强度,可与多种电子设备和系统兼容。制造商提供了详细的技术支持和售后服务,包括技术支持热线和在线文档。
    - 厂商支持:Würth Elektronik eiSos GmbH & Co. KG 提供详细的使用指南和维修服务。此外,还可以通过官方技术支持团队获得进一步的技术咨询。

    6. 常见问题与解决方案


    - Q: 如何处理焊接过程中的高温影响?
    - A: 遵循推荐的回流焊温度曲线,确保焊接过程中的峰值温度不超过电感器的耐受极限。
    - Q: 如何延长电感器的使用寿命?
    - A: 定期检查安装环境的温度和湿度,避免超出电感器的工作范围。同时,确保良好的热管理措施,防止长时间过热。
    - Q: 如何确认电感器的电气和机械性能?
    - A: 安装后应进行必要的检测和验证,确保没有因环境变化导致的功能减损。

    7. 总结和推荐


    总体而言,WE-FI Leaded Toroidal Line Choke 是一款在工业级应用中表现卓越的电感器。其出色的电气性能、可靠性和易于集成的特点使其成为许多电子设备的理想选择。如果您的项目需要一个稳定可靠的电源滤波器,那么这款电感器无疑是值得推荐的产品。
    对于那些追求高效、低噪声电源解决方案的工程师来说,WE-FI Leaded Toroidal Line Choke 不仅能满足基本需求,还能显著提升系统的整体性能和可靠性。因此,我们强烈推荐使用这一产品。

7447017参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 15mΩ
额定电流 5A
Q值 -
测试频率 10KHz
电感值 22μH
饱和电流(LSAT) -
长*宽*高 10.5mm(宽度)*11.1mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

7447017厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447017数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447017 7447017数据手册

7447017封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.417
5+ ¥ 21.4474
10+ ¥ 20.6225
25+ ¥ 18.4778
50+ ¥ 18.1478
200+ ¥ 17.8178
1000+ ¥ 17.8178
2000+ ¥ 17.8178
库存: 80
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.41
