74271211

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-TEC系列 21mm孔径
供应商型号: 2543202
供应商: 海外现货
标准整包数: 1

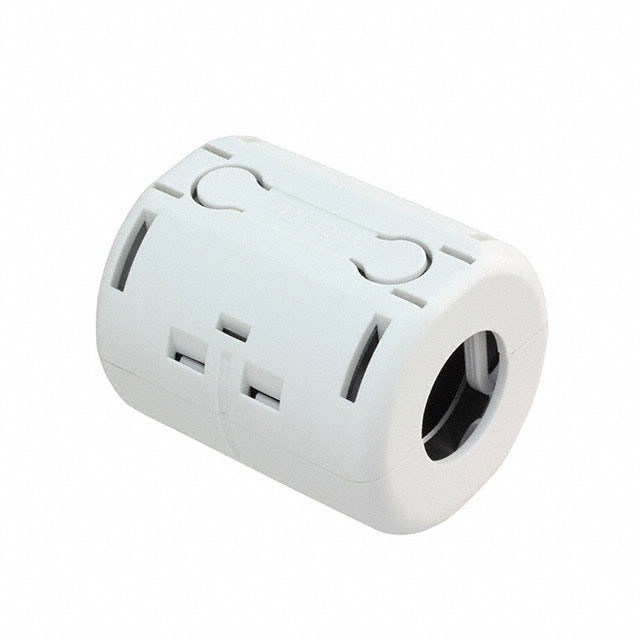

WURTH 磁芯 74271211

74271211概述

    WE-STAR-TEC Snap Ferrite with Safety Key Technology

    1. 产品简介


    WE-STAR-TEC Snap Ferrite with Safety Key Technology 是一款专为通用电子设备设计的电子元件。此元件采用安全键技术,适用于电缆直径在17mm到21mm之间的多种场合。该产品主要用于电磁兼容(EMC)和电感解决方案,广泛应用于消费电子、工业自动化和通信设备等领域。

    2. 技术参数


    - 尺寸:长 55.4 mm ±1.0 mm,宽 43.0 mm ±1.0 mm,高 46.5 mm ±1.0 mm。
    - 适用电缆直径:17.0 mm 至 21.0 mm。
    - 温度范围:存储条件 - 原包装 <40°C,<75% 相对湿度;单独部件存储 15°C 至 35°C,45% 至 65% 相对湿度。操作温度范围 -50°C 至 +105°C。
    - 阻抗:
    - 25 MHz 下,单匝阻抗为 232 Ω ±25%。
    - 100 MHz 下,单匝阻抗为 335 Ω ±25%。
    - 25 MHz 下,双匝阻抗为 889 Ω 典型值。
    - 100 MHz 下,双匝阻抗为 982 Ω 典型值。
    - 认证:符合 RoHS 标准([2011/65/EU & 2015/863]),REACH 标准([(EC)1907/2006]),卤素无标准([JEDEC JS709B] 和 [IEC 61249-2-21])。

    3. 产品特点和优势


    - 安全钥匙:安全钥匙设计确保正确安装,防止错误操作。
    - 温度适应性:宽泛的工作温度范围(-50°C 至 +105°C),适合极端环境。
    - 电气性能稳定:优良的阻抗特性,在高频应用中表现优异。
    - 环保认证:通过 RoHS、REACH 等环保标准认证,确保绿色生产。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子:笔记本电脑、手机等设备中,用于减少电磁干扰。
    - 工业自动化:机器人控制、传感器信号传输等,提高系统的抗干扰能力。
    - 通信设备:网络路由器、交换机中,减少信号干扰,提高通信质量。
    使用建议:
    - 在安装前,确保电缆直径在规定范围内(17.0 mm 至 21.0 mm)。
    - 操作时温度应在 15°C 至 35°C 之间,以避免影响性能。
    - 存储时要保持干燥和温度适中,避免超过 12 个月的长期存放。

    5. 兼容性和支持


    该产品与同系列的其他产品和设备具有良好的兼容性,能够无缝集成到现有系统中。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持,包括在线教程、免费样品申请及故障排查服务。客户可通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何确认安全键正确插入?
    - 解决方案:参照产品手册,检查安全键是否到位且牢固。
    - 问题2:产品长期存储需要注意什么?
    - 解决方案:在原包装内存储,环境温度控制在 15°C 至 35°C 之间,相对湿度不超过 65%。
    - 问题3:如何判断产品是否存在质量问题?
    - 解决方案:对照产品手册的技术参数,进行必要的检测和测试。

    7. 总结和推荐


    总体而言,WE-STAR-TEC Snap Ferrite with Safety Key Technology 是一款高性能、高可靠性的电子元件,非常适合在各种应用环境中提供有效的电磁兼容解决方案。由于其广泛的应用领域和出色的电气特性,我们强烈推荐此产品用于需要高效电磁屏蔽的场合。

74271211参数

参数
磁路长度 -
电感系数(AI) -
初始磁导率 620µi
磁芯材料 4 W 620
有效面积(Ae) -
磁心因数(ΣI/A) -
磁路截面积 -
磁体体积 -
直径 -
有效磁导率 -
容差 -
长*宽*高 56mm*47mm*43mm
安装方式 自由悬挂
零件状态 在售
包装方式 盒装,散装

74271211厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271211数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271211 74271211数据手册

74271211封装设计

查看详情并下载
Symbol
Footprint
3D Model
