615004141121

产品分类: 模块化连接器 - 插孔
厂牌: WURTH

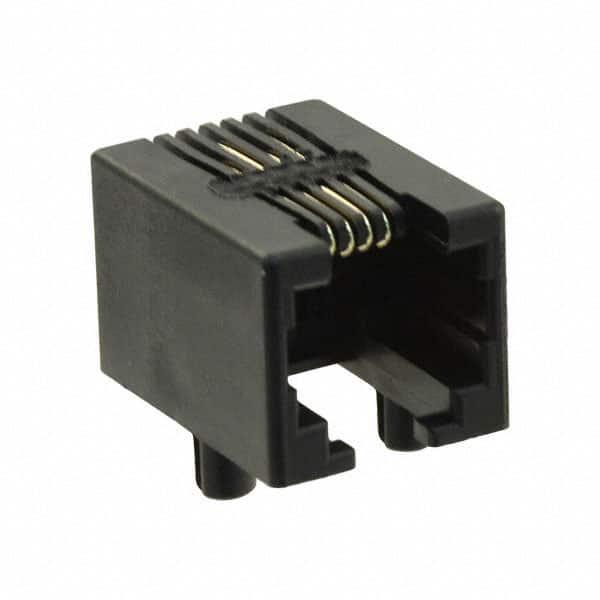

产品描述: 伍尔特 RJ14接口 WR-MJ系列, 母座RJ14 连接器, 通孔安装型, 6P/4C路
供应商型号: ET-2827819
供应商: 海外现货
标准整包数: 10
WURTH 模块化连接器 - 插孔 615004141121

615004141121概述

    WR-MJ Modular Jack Tab Down 技术手册

    产品简介


    产品类型:WR-MJ 模块化插孔座,Tab向下设计
    主要功能:用于一般电子设备的连接,提供6P4C规格的接口
    应用领域:广泛应用于消费电子、通信设备、工业控制等领域,适用于需要高可靠性的电子连接场合。

    技术参数


    | 参数名称 | 规格及单位 |

    | 尺寸(长×宽×高) | 18 × 13.2 × 7.88 mm |
    | 插脚数量 | 6P4C |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 金 |
    | 工作温度范围 | -40°C 到 +85°C |
    | 额定电流 | 1.5 A |
    | 工作电压 | 120 V AC |
    | 耐压测试 | 1000 V AC (1 min) |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥500 MΩ |
    | 环境适应性 | 符合RoHS标准 |

    产品特点和优势


    - 高可靠性:经过500次插拔循环测试,确保长期稳定使用。
    - 材料优越:绝缘材料采用PBT,符合UL94 V-0阻燃等级,保证安全性。
    - 易于操作:接触材料采用铜合金并镀金,确保良好的电气性能和耐久性。
    - 兼容性强:标准化6P4C设计,通用性强,便于与其他设备和工具配合使用。
    - 高安全性:产品设计满足一般电子设备要求,但不适合应用于对安全和可靠性有特殊需求的场合。

    应用案例和使用建议


    - 应用案例:适合用于电信交换机、网络路由器、音频视频设备等多种电子设备中的连接接口。
    - 使用建议:
    - 安装时:确保焊点位置准确,避免物理冲击导致损坏。
    - 操作时:避免重复施加过大的力,防止变形或损坏。
    - 环境因素:工作温度应在-40°C至+85°C之间,避免长时间暴露于极端环境下。

    兼容性和支持


    - 兼容性:产品与Würth Elektronik的其他组件和工具相兼容,但不建议与其他品牌的产品混用。
    - 厂商支持:Würth Elektronik提供详细的技术文档和售后服务,客户可访问官网下载最新数据手册。

    常见问题与解决方案


    1. Q: 如何检查插孔座的接触电阻?
    - A: 使用万用表测量插针之间的电阻,应小于20 mΩ。
    2. Q: 如何正确焊接?
    - A: 确保焊锡温度符合Sn-Pb或Pb-Free焊料的焊接温度曲线。
    3. Q: 如何存储产品?
    - A: 存储条件需符合DIN EN 61760-2标准,建议存储时间不超过12个月。

    总结和推荐


    综合评估:
    - 优点:产品设计符合高可靠性和通用性要求,适用于多种应用场景。
    - 缺点:不适合高安全和高可靠性需求的应用场合。
    推荐意见:
    - 推荐在一般电子设备连接中使用该产品,但需注意其在特定应用场合的限制。
    通过上述分析,我们可以看到WR-MJ模块化插孔座是一款高性能、多功能的电子元器件,具有广泛的适用性和较高的性价比。尽管存在一些使用上的注意事项,但在正确应用的前提下,它仍然是一个值得信赖的选择。

615004141121参数

参数
针脚数 6p4c (RJ11, RJ14)
类型 Jack
防护等级 -
朝向 90度,向下
端口数 1
长*宽*高 11.65mm(长度)*13.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

615004141121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

615004141121数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 插孔 WURTH 615004141121 615004141121数据手册

615004141121封装设计

查看详情并下载
Symbol
Footprint
3D Model
