74270071

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 铁氧体磁环 电磁干扰抑制 1.2mm内径 3.5mm外径
供应商型号: 3517023
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74270071

74270071概述


    产品简介

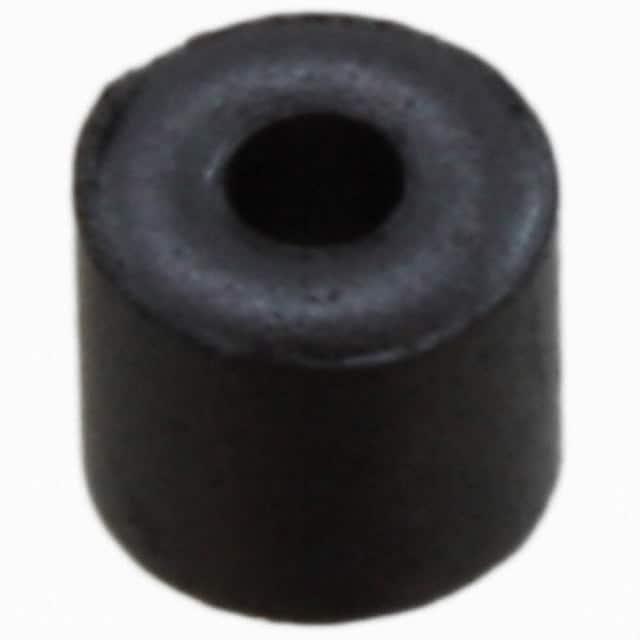

    WE-SAFB小尺寸EMI抑制铁氧体磁珠
    WE-SAFB小尺寸EMI抑制铁氧体磁珠是一款专为一般电子设备设计的小型电磁干扰(EMI)抑制组件。该磁珠通过吸收和耗散高频噪声,提高电路的抗干扰能力。适用于各种消费电子、计算机周边设备、通信设备等场合。

    技术参数


    | 参数 | 值 | 单位 | 公差 |
    ||
    | 电缆直径 | ≤1.0 | mm | - |
    | 最大尺寸 | 3.5±0.2 | mm | - |
    | 3.0±0.2 | mm | -
    | 1.2±0.15 | mm | -
    | 阻抗@25 MHz(1圈) | 28 | Ω | ±25% |
    | 阻抗@100 MHz(1圈) | 40 | Ω | ±25% |
    | 工作温度范围 | -25至+85 | °C | - |
    | 认证 | 符合RoHS 2011/65/EU和2015/863标准
    符合REACH规定((EC)1907/2006)
    符合无卤素标准(JEDEC JS709B和IEC 61249-2-21) |

    产品特点和优势


    - 小尺寸设计:采用紧凑设计,适用于空间受限的应用场合。
    - 高效EMI抑制:能有效吸收和耗散高频噪声,提升电路稳定性。
    - 宽工作温度范围:可在-25°C至+85°C范围内稳定工作。
    - 符合环保要求:满足RoHS、REACH及无卤素标准,适用于绿色电子产品。

    应用案例和使用建议


    应用场景:
    - 消费电子设备中的电源线过滤。
    - 计算机周边设备中的信号线过滤。
    - 通信设备中的抗干扰模块。
    使用建议:
    - 确保电缆直径不超过1.0mm,以充分发挥其性能。
    - 在高温或高湿度环境中使用时,需定期检查其功能,以确保长期稳定性。
    - 如需将此组件用于高安全标准的设备中,必须获得书面批准并进行额外的安全验证。

    兼容性和支持


    兼容性:
    - 兼容电缆:支持最大直径1.0mm的电缆。
    - 兼容性声明:未明确其他电子元器件或设备的直接兼容性声明。
    支持和服务:
    - 厂商提供标准技术支持服务。
    - 对于特殊应用,如高安全标准设备使用,需提前申请书面批准并执行额外的可靠性验证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件在使用过程中温度升高过快 | 确认安装位置通风良好,避免热源影响。 |
    | 长期暴露在阳光下导致性能下降 | 避免长时间暴露在阳光直射下,存放在阴凉处。|
    | 使用环境过于潮湿 | 确保存储条件符合规范,控制湿度。 |

    总结和推荐


    综合评估:
    - 主要优点:体积小巧、EMI抑制效果显著、适应广泛的工作环境。
    - 适用场合:适合各类消费电子和通信设备中,特别适用于需要小型化和高性能的场合。
    - 风险提示:不适用于需要极高安全标准的设备中,使用前需获取书面批准。
    推荐使用:建议优先选择在非高安全标准需求的通用电子设备中使用此磁珠,可有效提高设备的EMI抑制能力,保证电路的稳定运行。

74270071参数

参数
直径 3.5mm
磁路截面积 -
容差 -
磁路长度 -
磁芯材料 7 W 800
有效面积(Ae) -
磁心因数(ΣI/A) -
有效磁导率 -
磁体体积 -
电感系数(AI) -
初始磁导率 -
长*宽*高 3.5mm*1.2mm*1.2mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

74270071厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270071数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270071 74270071数据手册

74270071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.9782
10+ ¥ 3.9222
50+ ¥ 3.7714
100+ ¥ 3.6205
200+ ¥ 3.3792
500+ ¥ 3.3188
2500+ ¥ 3.2585
5000+ ¥ 3.2585
库存: 131
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.22
