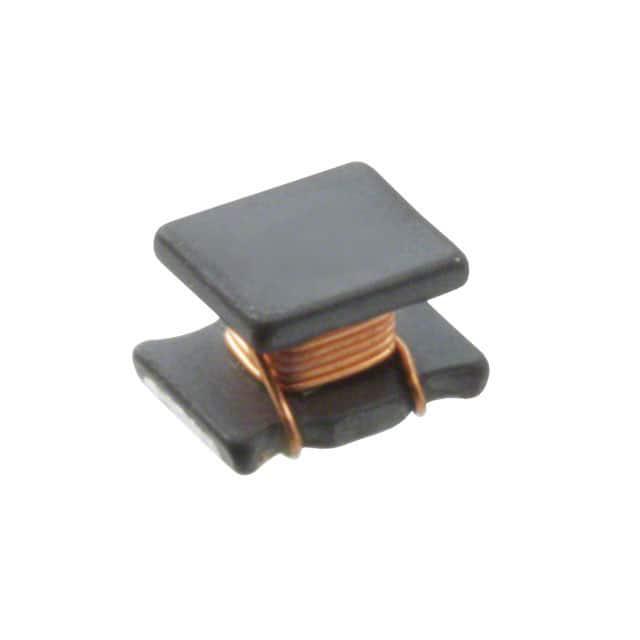

744045150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 26MHz 1.24A 730mA 45@1MHz 15μH 500mΩ ±20% 1812 贴片安装 4.5mm*3.2mm*2.9mm
供应商型号: 1800411
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744045150

744045150概述

    WE-LQ SMT Power Inductor Technical Overview

    1. 产品简介


    WE-LQ SMT Power Inductor(型号:744045150)是一款适用于通用电子设备的小型表面贴装功率电感器。这款电感器主要用于电源管理和滤波电路,特别是在高频切换电源、LED驱动器、直流到直流转换器等领域有广泛的应用。

    2. 技术参数


    - 尺寸:[mm] 长 4.5 ±0.3,宽 3.6 ±0.3,高 2.6 ±0.3;参考尺寸 1.6 和 1.3。
    - 额定电流:IR(ΔT = 40 K)时的最大额定电流为 0.73 A。
    - 饱和电流:ISAT(|ΔL/L| < 10%)时的典型值为 1.24 A。
    - 直流电阻:@ 20 °C 时的最大直流电阻为 0.5 Ω。
    - 自谐振频率:典型值为 26 MHz。
    - 品质因数:@ 1 MHz 时的典型值为 45。
    - 最大工作电压:直流电压(VDC)下为 120 V。

    3. 产品特点和优势


    - 高可靠性:符合RoHS认证,REACH合规,并且是无卤素材料。
    - 优秀的电气性能:自谐振频率高,能有效减少信号干扰,适合高频应用。
    - 耐温性能:组件温度不应超过 +125 °C,可在较宽的温度范围内稳定工作。
    - 易于集成:小型化设计,方便在PCB上安装和布线。

    4. 应用案例和使用建议


    - 典型应用场景:应用于需要较高开关频率的电源管理模块,如LED驱动器、电源适配器、开关电源等。
    - 使用建议:
    - 确保焊接温度和时间遵循特定的回流焊曲线,以避免热损伤。
    - 在组装过程中,避免施加过大外力导致接触不良。
    - 清洗过程中不要使用刷子,以防损坏线圈。


    5. 兼容性和支持


    - 兼容性:适用于标准的SMT组装工艺,可与市面上主流的表面贴装设备兼容。
    - 厂商支持:Würth Elektronik eiSos提供全面的技术支持和售后服务,客户可以随时联系技术支持团队解决任何问题。

    6. 常见问题与解决方案


    - 问题1:电感器焊接后性能下降。
    - 解决方案:检查焊接过程是否符合规范,确认焊接温度和时间没有超出推荐范围。
    - 问题2:长时间存储后无法正常焊接。
    - 解决方案:建议存储期限不超过12个月,并保持适当的环境条件,如温度低于40°C,相对湿度低于75%。

    7. 总结和推荐


    综上所述,WE-LQ SMT Power Inductor 744045150 在设计和电气性能方面表现出色,适用于各种高频应用场合。它的可靠性和高电气性能使其在市场上具有很强的竞争力。鉴于其多方面的优点和良好的市场表现,我们推荐这一款产品用于电源管理、滤波和其它需要高效率电感元件的应用场合。

744045150参数

参数
自谐振频率(SRF) 26MHz
容差 ±20%
直流电阻(DCR) 500mΩ
额定电流 730mA
Q值 45@1MHz
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 1.24A
长*宽*高 4.5mm*3.2mm*2.9mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
