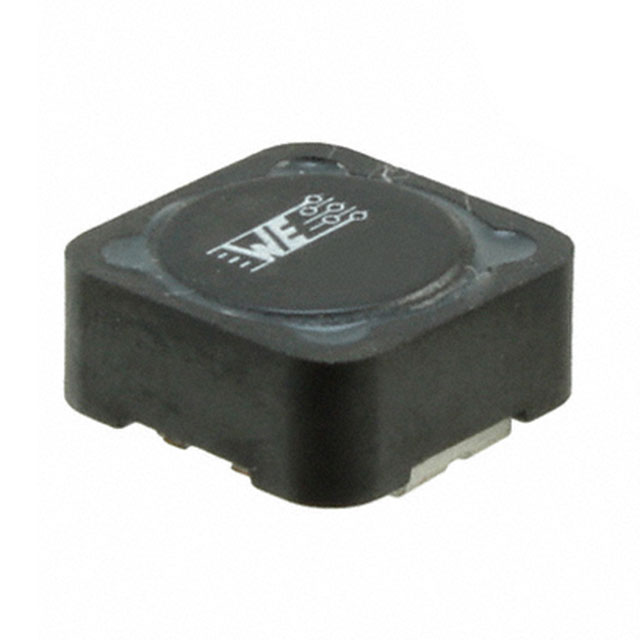

744771008

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 25MHz 6.25A 6.25A 8.2μH 20mΩ ±20% 标准安装,贴片安装 12mm*12mm*6mm
供应商型号: 744771008
供应商: 国内现货
标准整包数: 100
WURTH 贴片电感 744771008

744771008概述

    WE-PD SMT Shielded Power Inductor 技术手册

    产品简介


    WE-PD SMT Shielded Power Inductor(电感器)是一款专为通用电子设备设计的表面贴装屏蔽式功率电感器。主要应用于电源管理、信号处理和电磁干扰抑制等领域。该电感器具有出色的电流承载能力和低损耗特性,适用于高效率的电力转换系统。

    技术参数


    - 尺寸:长12.0 mm ± 0.3 mm,宽12.0 mm ± 0.3 mm,高6.0 mm max.,引脚间距8.0 mm ± 0.3 mm,焊盘直径5.0 mm ± 0.2 mm。
    - 电气特性:
    - 额定电感值(L):8.2 µH ± 20%
    - 额定电流(IR,40K):ΔT = 40 K时6.2 A max.
    - 性能额定电流(IRP,40K):ΔT = 40 K时8.5 A max.
    - 饱和电流(ISAT, 10%):|ΔL/L| < 10 % 时6.2 A typ.
    - 饱和电流(ISAT, 30%):|ΔL/L| < 30 % 时8.1 A typ.
    - 直流电阻(RDC):20 °C时典型值15.5 mΩ,最大值20 mΩ。
    - 自谐振频率(fres):典型值25 MHz。
    - 最大直流工作电压(VDC):120 V max.

    - 工作温度范围:-40 °C 到 +125 °C。
    - 存储条件:温度<40 °C,湿度<75 % RH。
    - 认证:符合RoHS标准、REACH标准、无卤素标准,符合AEC-Q200 Grade 1标准。

    产品特点和优势


    - 高效能:采用高性能磁芯材料,确保高电感值和低损耗。
    - 高可靠性:严格的质量控制流程,确保产品在恶劣环境下仍能稳定工作。
    - 低噪声:采用磁屏蔽结构,减少外部磁场对电路的影响,降低电磁干扰。
    - 高热稳定性:能够在宽广的温度范围内保持稳定的电气性能。
    - 兼容性强:支持标准的回流焊接工艺,易于集成到现有电路板中。

    应用案例和使用建议


    - 电源管理:用于DC-DC转换器中,提供稳定的输出电流和电压。
    - 信号处理:用于滤波电路中,提高信号的纯净度。
    - 电磁干扰抑制:用于EMC设计中,减少电磁干扰对其他组件的影响。
    使用建议:
    - 确保电路板的设计符合推荐的焊盘布局,以保证最佳的热稳定性。
    - 在使用过程中注意温度上升的影响,避免超过最大温度限制。
    - 使用适当的焊接工艺,确保良好的焊接效果和电气连接。

    兼容性和支持


    - 该产品支持标准的Tape and Reel包装方式,方便自动化生产和组装。
    - 供应商提供详细的技术文档和应用指南,帮助用户快速掌握产品特性和应用方法。
    - 厂商提供可靠的技术支持服务,确保用户在使用过程中能够及时获得帮助。

    常见问题与解决方案


    - 问题1:电感器出现异常噪声。
    - 解决办法:检查电路设计是否合理,确保音频信号的频率不在电感器的工作频率范围内。
    - 问题2:电感器的温度过高。
    - 解决办法:检查散热措施是否足够,调整电路板设计以优化热管理。
    - 问题3:电感器性能下降。
    - 解决办法:检查焊接质量,确保所有连接都牢固可靠;检查是否有污染物进入电感器内部,必要时进行清洁处理。

    总结和推荐


    WE-PD SMT Shielded Power Inductor凭借其卓越的电气性能和高度的可靠性,在各种电源管理和信号处理应用中表现出色。它不仅具备优异的电流承载能力,还提供了优秀的电磁屏蔽效果。推荐在需要高性能和高可靠性的应用中使用这款电感器,以确保系统的稳定运行。通过严格遵循推荐的焊接和安装步骤,可以最大限度地发挥其性能。

744771008参数

参数
电感值 8.2μH
饱和电流(LSAT) 6.25A
自谐振频率(SRF) 25MHz
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 6.25A
Q值 -
测试频率 1KHz
长*宽*高 12mm*12mm*6mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
