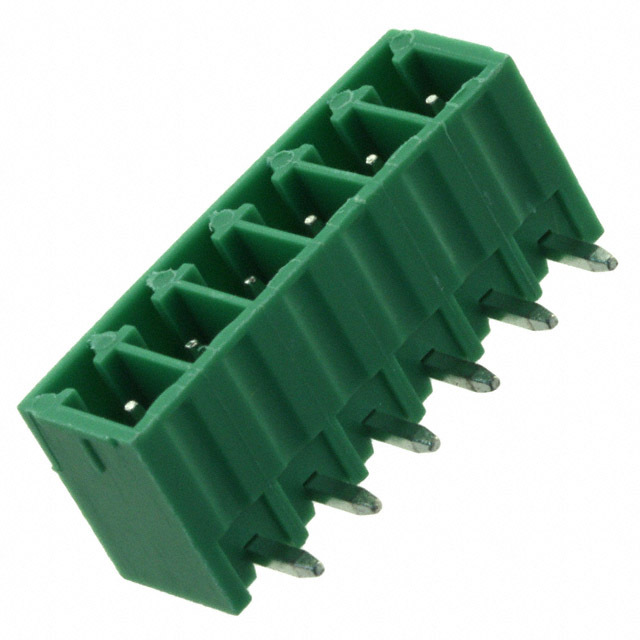

691322110006

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距6p插拔式接线端子 插座头, 3221系列, 300.0 v, 焊接
供应商型号: ET-1841319
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691322110006

691322110006概述


    产品简介


    本技术手册介绍了SERIE 3221系列3.50mm水平PCB连接器(WR-TBL)。该产品主要用于将电子元件固定到印刷电路板上,并通过导电触点实现电气连接。这些连接器适用于各种电子设备,特别是在需要高可靠性的工业自动化、通信设备和消费电子产品中。SERIE 3221系列连接器以其卓越的性能和可靠性在市场上脱颖而出。

    技术参数


    - 尺寸规格:3.50mm间距
    - 材料:
    - 绝缘体:PA 66
    - 接触件:黄铜
    - 焊尾镀层:锡
    - 环境要求:
    - 工作温度范围:-40°C 至 105°C
    - 阻燃等级:UL94-V0
    - 电气特性:
    - 电流承载能力:10A (cUL/us), 10.5A (VDE)
    - 工作电压:300VAC
    - 耐压:1.6KV (cUL/us), 2.5KV (VDE)
    - 接触电阻:最大20mΩ
    - 机械特性:
    - 触点间距:3.5mm

    产品特点和优势


    1. 材料耐温:能在广泛的温度范围内稳定工作,尤其适合工业应用。
    2. 阻燃性:UL94-V0阻燃等级,保证了在火灾情况下的安全性。
    3. 高可靠性:接触电阻低,确保稳定的电气连接。
    4. 广泛适用:适合于多种电子设备和应用,例如工业自动化、通信设备等。
    5. 环保设计:符合ROHS标准,无铅环保。

    应用案例和使用建议


    SERIE 3221系列连接器广泛应用于各类电子设备中,如工业控制设备、通信设备和消费电子产品。为了更好地利用该连接器,以下是一些使用建议:
    1. 安装时注意插拔次数:尽量避免频繁插拔,以延长使用寿命。
    2. 保持清洁干燥:防止污垢或湿气导致接触不良。
    3. 正确选择规格:根据应用需求选择合适数量的针脚和间距。

    兼容性和支持


    - 兼容性:SERIE 3221系列连接器可与同类产品和设备无缝兼容。
    - 支持:厂商提供全面的技术支持和售后服务,包括详细的技术文档、快速响应的技术支持团队以及定期的维护服务。

    常见问题与解决方案


    1. 问题:连接器插拔困难。
    - 解决方案:检查是否有污垢或湿气进入连接器内部,及时清洁并确保干燥。
    2. 问题:接触不良。
    - 解决方案:确认接触点无损坏,必要时更换新的连接器。
    3. 问题:电气连接不稳定。
    - 解决方案:检查线路接线是否牢固,确认焊接质量良好。

    总结和推荐


    SERIE 3221系列3.50mm水平PCB连接器凭借其优异的电气特性和广泛的应用范围,在工业和消费电子领域表现出色。其环保设计和广泛的兼容性使其成为值得信赖的选择。综上所述,强烈推荐该产品用于需要高性能和高可靠性的应用场景。

691322110006参数

参数
长*宽*高 40.5mm(长度)*7mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691322110006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691322110006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691322110006 691322110006数据手册

691322110006封装设计

查看详情并下载
Symbol
Footprint
3D Model
