64403216111000

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 同轴转接头, 直角
供应商型号: 732-64403216111000-ND
供应商: Digi-Key
标准整包数: 1
WURTH  64403216111000

64403216111000概述


    产品简介

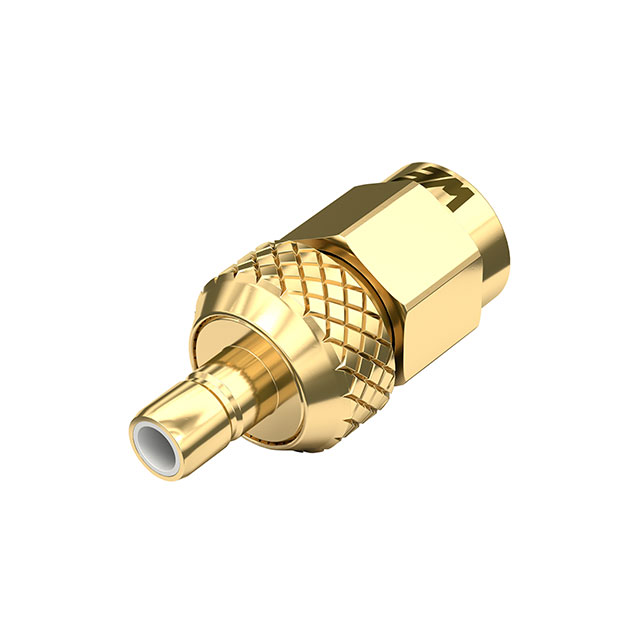

    WR-ADPT Coax Adaptor 是一款由 Würth Elektronik eiSos GmbH & Co. KG 设计和开发的射频同轴适配器,主要用于通用电子设备。这款适配器主要提供 SMA 插头到 SMB 插孔之间的转换,适用于各种需要不同射频连接标准的应用场景。其主要功能是为设备之间提供可靠的射频信号传输通道,广泛应用于无线通信、雷达系统、测试仪器等场合。

    技术参数


    - 物理特性:
    - 连接器尺寸:20.7 mm
    - 接触方式:HEX
    - 螺纹规格:1/4-36UNS-2B
    - 材料:
    - 绝缘体材料:PTFE(聚四氟乙烯)
    - 中心接触件材料:黄铜,镀金
    - 主体材料:黄铜,镀金
    - 耦合螺母材料:黄铜,镀金
    - 环形卡簧材料:不锈钢,钝化处理
    - 密封圈材料:硅胶,红色
    - 工作温度范围:-65°C 至 +165°C
    - 电气特性:
    - 阻抗:50 欧姆
    - 频率范围:DC 至 4 GHz
    - 电压驻波比 (VSWR):最大值为 1.3
    - 插入损耗 (IL):最大值为 0.2 dB
    - 绝缘电阻 (RISO):最小值为 1000 MΩ
    - 接触电阻:
    - 初始状态:中心接触件最大 6 mΩ,外接触件最大 1 mΩ
    - 试验后:中心接触件最大 8 mΩ,外接触件最大 1.5 mΩ
    - 耐电压:500 V (AC) 一分钟内最小 1000 V (RMS)
    - 机械特性:
    - 中心接触件轴向保持力:最小 17.8 N
    - 插拔次数:500 次
    - 旋紧力矩:57 Ncm
    - 拉脱力:
    - 连接器类型 2:最大 62.3 N
    - 连接器类型 1:8.9 至 62.3 N
    - 耦合螺母保持力:最小 267 N

    产品特点和优势


    - 兼容性强:WR-ADPT Coax Adaptor 支持 SMA 插头到 SMB 插孔的转换,能够满足不同设备之间的射频连接需求。
    - 高可靠性:采用高品质材料,保证了长期稳定的电气性能。
    - 宽温范围:工作温度范围宽达 -65°C 至 +165°C,适应各种严苛的工作环境。
    - 高防护等级:防尘防水设计,能够在恶劣环境中可靠运行。
    - 认证齐全:符合 RoHS、REACH、无卤素等环保标准,确保安全性。

    应用案例和使用建议


    应用案例
    WR-ADPT Coax Adaptor 广泛应用于无线通信系统、雷达系统、测试仪器等设备中。例如,在无线通信系统中,它可以用于不同设备之间的射频信号转换,确保信号的高效传输。
    使用建议
    1. 环境温度:在安装和使用过程中,要确保工作环境的温度不超过产品规定的最大范围,避免高温导致损坏。
    2. 清洁和保养:定期清洁产品表面,特别是连接部位,防止灰尘和污垢积累影响接触效果。
    3. 连接操作:在插拔过程中应轻柔操作,避免过度用力导致损坏。

    兼容性和支持


    WR-ADPT Coax Adaptor 可以与市场上常见的 SMA 和 SMB 连接器配合使用。Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持文档和售后服务,确保用户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    1. 如何避免连接器损坏?
    - 建议:在插拔过程中应轻柔操作,避免过度用力。定期检查连接器是否有损伤或磨损现象。
    2. 如何清洁适配器?
    - 建议:可以使用柔软的布擦拭适配器表面,避免使用刷子以免造成损伤。对于连接部位,可以用专用清洁剂轻轻擦拭。
    3. 适配器的耐电压如何保证?
    - 建议:严格按照产品规格书中的要求进行安装和使用,确保不会超过产品的最大额定电压。

    总结和推荐


    WR-ADPT Coax Adaptor 在设计上充分考虑了通用性和可靠性,是一款高性能的射频同轴适配器。它不仅具有广泛的适用范围,而且在电气和机械性能方面表现出色。通过详细的规格和技术参数,可以看出 Würth Elektronik eiSos GmbH & Co. KG 对产品质量的严格把控。因此,我强烈推荐这款适配器给需要高质量射频连接解决方案的用户和企业。

64403216111000参数

参数
包装方式 袋装

64403216111000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
